ЖИВАЯ ГЕОМЕТРИЯ


Оглавление

Введение

Глава 1. Теоретические изложения

1.1 Краткий анализ литературы

1.2 Описание геометрических законов

1.3 Сущность геометрических построений

Глава 2. Из истории

2.1 О сравнении природных явлений с геометрическими законами

2.2 Открытие некоторых геометрических построений

Глава 3. Практическая часть

3.1 Сущность графического образования, и его место в современном мире

3.2 Выбор практических заданий

3.4 Содержание практической работы

Заключение

Литература


Введение

Почему наш мир прекрасен? Почему формы и цвета живой природы не во всем соответствуют принципу биологической целесообразности, но во многом следуют общим закономерностям гармонии, выявляющимся путем строгого математического анализа? В свое время создатель теории эволюции — Чарльз Дарвин — предположил, что случайно появляющиеся в живой природе эстетические закономерности привлекают особей другого пола и закрепляются в последующих поколениях. При изучении природы мы находим в ней все больше эстетических признаков, которые выявляются, как правило, не сразу, но после детального математического анализа.

Исследования последних лет показали, что эстетически воспринимаемые формы живой природы большей частью связаны с неевклидовой симметрией, выявляемой, опять-таки, лишь после тщательного математического анализа. То же самое можно сказать и относительно пения птиц, совершенство форм которого можно оценить лишь после применения специальной записывающей аппаратуры. Другими словами — эстетически правильные формы являются гораздо более распространенными в природе, чем это может показаться на первый взгляд.

При использовании законов геометрии природы в новой ситуации, для изучения курсов предметов, связанных с геометрическими построениями, мы повышаем общую мотивацию к учению. В результате учащиеся заново переосмысливают изученные геометрические законы, развивают геометрическую интуицию.

Кроме того, в процессе выполнения творческих заданий различного содержания, ребята знакомятся с возможными сферами применения геометрических знаний (художниками, архитекторами, дизайнерами и т.д.). Это служит повышению интереса к предмету и осознанному выбору профиля обучения в старшей школе, а опыт и знания, приобретенные в процессе изучения компьютеризированного курса, расширяют геометрические представления учащихся и помогут при дальнейшем их обучении.

Целью нашей работы является изучение проявлений геометрических законов в живой природе и использования их в образовательной практической деятельности.

Для достижения этой цели следует решить ряд задач:

·                   Изучить теоретические источники по проблеме;

·                   Ознакомиться с сущностью геометрических законов и основанных на них построениях;

·                   Рассмотреть исторические аспекты геометрических законов и построений;

·                   Изучить практическое преломление данной темы;

·                   Проанализировать полученные сведения, дать рекомендации по практическому использованию «живой геометрии».

В данной работе используются следующие методы: анализ теоретических источников и разработка практических упражнений.

Объектом исследования является геометрия в живом мире.

Предметом изучения являются способы геометрических построений, соотносимые с геометрией в живом мире.

Гипотеза исследования такова: при создании специальных условий обучения с использованием «живой геометрии» наблюдается положительная динамика в мотивационной сфере школьников, в отношении к занятиям черчением и геометрическими построениями.


ГЛАВА 1. ТЕОРЕТИЧЕСКИЕ ИЗЛОЖЕНИЯ

1.1 Краткий анализ литературы

«Многие народы с древнейших времен владели представлением о симметрии в широком смысле — как эквиваленте уравновешенности и гармонии. В геометрических орнаментах всех веков запечатлены неиссякаемая фантазия и изобретательность художников и мастеров, чье творчество было ограничено жесткими рамками, установленными неукоснительным следованием принципам симметрии. Трактуемые несравненно шире идеи симметрии нередко можно обнаружить в живописи, скульптуре, музыке и поэзии. Операции симметрии часто служат канонами, которым подчиняются балетные па: симметричные движения составляют основу танца... Формы восприятия и выражения во многих областях науки и искусства, в конечном счете, опираются на симметрию, используемую и проявляющуюся в специфических понятиях и средствах, присущих отдельным областям науки или видам искусства. Помимо специализированных приложений принципы симметрии могут служить также для унификации и объединения обширного круга знаний» [30].

«Изучая внешнюю форму и строение кристаллов, законы механического движения, природу физических полей, элементарные частицы и их квантовомеханическое поведение, законы сохранения, строение растений, животных и человека, математические абстракции, реалии предметного быта, архитектуру, скульптуру, живопись, поэзию и музыку, человек везде стремился найти и находил упорядоченность, гармонию, пропорциональность, соразмерность, то, что он, в конце концов, обозначил одним понятием — симметрия. В это емкое понятие включаются и закономерное расположение в пространстве одинаковых материальных объектов, и упорядоченное изменение во времени различных звуков, и математические законы, и строго определенные изменения физических состояний и свойств частиц и полей» [27].

Приведенные высказывания подчеркивают необычайную широту применения понятия симметрии, его многоликость и всеобщность. Какие бы сферы человеческой деятельности (будь то наука или искусство) мы ни рассматривали, везде обнаруживается симметрия. Нет, пожалуй, таких сфер деятельности, где понятие симметрии не применялось бы.

Из сказанного выше следует, что симметрия является глобальным понятием. Естественно возникает вопрос о том, как может выглядеть глобальное (самое общее) определение данного понятия. Такое определение почти автоматически возникает, если мы обратимся к диалектическим категориям «изменение» и «сохранение». Почему эти категории называются диалектическими? Дело в том, что понятие сохранения оказалось бы попросту ненужным, если бы в мире вдруг исчезли изменения. Точно так же понятие изменения имеет смысл лишь постольку, поскольку можно наблюдать сохранение. Указанные понятия противоположны, но при этом имеют смысл лишь в сопоставлении друг с другом. Как принято говорить, они едины в своей противоположности. Именно в этом смысле мы говорим об их диалектическом единстве. Поставим вопрос: через какое понятие выражается диалектическое единство изменения и сохранения? Отвечаем: таким понятием как раз и является понятие симметрии, рассматриваемое в самом общем плане [29].

Итак, с общей точки зрения, симметрия есть понятие, выражающее диалектическое единство изменения и сохранения. Как отмечал Р. Фейнман, симметричным следует считать такой объект, «который можно как-то изменять, получая в результате то же, с чего начали» [25].

По выражению Н. Ф. Овчинникова, «единство сохранения и изменения — вот краткая формула симметрии, выявляющаяся на абстрактно-теоретическом уровне».

Можно говорить о следующей структуре понятия симметрии [9]:

• есть объект, симметрия которого рассматривается (это может быть не только материальный объект, но также изображение, текст, нотное письмо, физическое или какое-либо иное явление, например танец);

• есть изменение (преобразование), по отношению к которому рассматривается симметрия;

• есть сохранение (неизменность) объекта или отдельных его свойств или сторон, которое и выражает рассматриваемую симметрию.

Коротко говоря, симметрия заключается в сохранении чего-то при каких-то изменениях. С симметрией мы встречаемся всякий раз, когда при каких-то изменениях что-то сохраняется. В этом смысле понятие симметрии оказывается, по сути дела, тождественным понятию инвариантности.

Уместно напомнить, что древние греки отождествляли симметрию с гармонией и что, по Пифагору, «гармония есть то, что приводит противоположности к единству». Правда, Пифагор не уточнял, о каких противоположностях идет речь. Судя по всему, он не собирался ограничиваться диалектическим единством изменения и сохранения, что и предопределяло нечеткость и расплывчатость понятия симметрии (как и понятия гармонии) [15;31].

Следуя идеям Ю. Вигнера, которые были изложены им в работах «Симметрия и законы сохранения» и «Роль принципов инвариантности в натуральной философии», выделим три уровня научного познания. Первый уровень (наиболее простой) — это уровень явлений (физических, химических, биологических и др.). Процесс познания начинается с данного уровня, т.е. с изучения и сопоставления разнообразных явлений, происходящих в окружающем нас мире. Это изучение позволяет обнаружить существование между различными явлениями тех или иных взаимосвязей, которые как раз и представляются нами как законы природы. Выявляя их, исследователь переходит на второй уровень познания — уровень законов природы. Анализ законов природы позволяет осуществить затем переход на третий уровень — уровень принципов симметрии (принципов инвариантности) [10].

Вигнер отмечал: «С весьма абстрактной точки зрения существует глубокая аналогия между отношением законов природы к явлениям, с одной стороны, и отношением принципов симметрии к законам природы — с другой... Функция, которую несут принципы симметрии, состоит в наделении структурой законов природы или установлении между ними внутренней связи, так же как законы природы устанавливают структуру или взаимосвязь в мире явлений... Законы природы позволяют нам предвидеть одни явления на основе того, что мы знаем о других явлениях; принципы инвариантности должны позволять нам устанавливать новые корреляции между явлениями на основании уже установленных корреляций между ними» [9].

Как подчеркивал Вигнер, мы просто были бы не в состоянии формулировать законы природы, если бы корреляции (взаимосвязи) между событиями (явлениями) не были инвариантными по отношению к пространственно-временным преобразованиям. Он писал: «Законы природы не могли бы существовать без принципов инвариантности. Если бы корреляции между событиями менялись день ото дня и были бы различными для разных точек пространства, то открывать законы природы было бы невозможно. Таким образом, инвариантность законов природы относительно сдвигов в пространстве и времени служит необходимой предпосылкой того, что мы можем открывать корреляции между событиями, т. е. законы природы» [10].

Вигнер говорил об определенной иерархии нашего знания об окружающем мире, имея в виду «переход с одной ступени на другую, более высокую — от явлений к законам природы, от законов природы к симметрии, или принципам инвариантности» [10].

Итак, глобальность понятия симметрии объясняется тем, что в иерархической лестнице познания симметрия представляет самую высокую ступень, характеризующуюся наибольшей степенью обобщения. В чем проявляется эта наибольшая степень обобщения? Выделим три момента [5]:

1) Симметрия помогает выделить в нашем столь изменчивом и динамичном мире различные инварианты (сохраняющиеся величины, определенные закономерности, своеобразные «опорные точки»);

2) Симметрия позволяет найти и выделить общее в многообразии наблюдаемых объектов и явлений;

3) Симметрия ограничивает число возможных структур и возможных вариантов поведения систем.

Возвращаясь еще раз к Вигнеру, отметим, что ученый указывал на двоякую роль принципов симметрии в научном познании [10].

Во-первых, они играют роль пробного камня при проверке справедливости тех или иных законов природы, степени их общности.

Во-вторых, принципы симметрии позволяют в ряде случаев непосредственно открывать новые законы, иначе говоря, предсказывать неизвестные ранее корреляции между явлениями.

Понятие симметрии проходит фактически через всю многовековую историю человечества, постепенно углубляясь. Оно обнаруживается уже у истоков человеческого знания; его широко и эффективно используют все без исключения направления современной науки. Закономерности, обнаруживаемые в неисчерпаемой в своем многообразии картине природных явлений, подчиняются принципам симметрии. Эти принципы играют важную роль в физике и математике, химии и биологии, технике и архитектуре, живописи и скульптуре, поэзии и музыке [25].

Но существует еще понятие фрактальной геометрии (геометрии неправильных форм).


То, как определил фракталы Бенуа Мандельброт, который первый сформулировал определение фрактала, довольно точно описывает его: «Почему геометрию часто называют холодной и сухой? Одна из причин в ее неспособности описать форму облака, горы, дерева или берега моря. Облака - это не сферы, горы - не конусы, берега - не окружности и кора дерева не является гладкой, и молния не движется по прямой.... Природа демонстрирует нам не просто более высокую степень, а совсем другой уровень сложности. Набор масштабов измерения длин объектов неограниченно велик и способен обеспечить бесконечное число потребностей. Существование этих объектов бросает нам вызов, склоняя к изучению их форм. Этого избежал Евклид, оставив в стороне вопрос о том, как быть с бесформенным, как исследовать морфологию живого. Математики пренебрегали этим вызовом, более того - хотели убежать от природы, изобретая теории, не связанные ни с чем, что бы мы могли увидеть или почувствовать» [19].

На рисунке 1 представлено фрактальное дерево, созданное с помощью компьютера английским ученым Майклом Бэтти. Каждая веточка дерева разделяется на две, чтобы в итоге создать фрактальный купол. Иллюстрация слева представляет шесть итераций или ветвлений. На тринадцатой итерации (иллюстрация справа) дерево приобретает уже более реалистические черты. Рекурсивное моделирование может генерировать различные разновидности деревьев с помощью изменения фрактального числа. Фрактальные деревья иллюстрируют тот факт, что фрактальная геометрия - мера изменений. Каждое разветвление дерева, каждый изгиб на реке, каждое изменение направления рынка - точка принятия очередного решения [19].



1.2 Описание геометрических законов

Вокруг нас с необычным упорством повторяются два вида симметрии. Один - это зеркальная, или билатеральная, симметрия — «симметрия листка» (сам листок, гусеница, бабочка), другой соответствует радиально-лучевой симметрии (ромашка, подсолнечник, грибы, деревья, султан паров, фонтан). Очень важно отметить, что на несорванных цветах и грибах, растущих деревьях, бьющем фонтане или столбе паров плоскости симметрии ориентированы всегда вертикально.

На этом основании можно сформулировать в несколько упрощенном и схематизированном виде общий закон, ярко и повсеместно проявляющийся в природе [33].

Все то, что растет или движется по вертикали, т. е. вверх или вниз относительно земной поверхности, подчиняется радиально-лучевой («ромашково-грибной») симметрии в виде веера пересекающихся плоскостей симметрии. Все то, что растет и движется горизонтально или наклонно по отношению к земной поверхности, подчиняется билатеральной симметрии — «симметрии листка» (одна плоскость симметрии).

Этому всеобщему закону послушны не только цветы, животные, легкоподвижные жидкости и газы, но и твердые неподатливые камни. Известный советский кристаллограф Г. Г. Леммлейн (1901—1962) установил, что кристаллы кварца, развивавшиеся в вертикальном направлении на дне хрусталеносной пещеры, имеют внешнюю радиальную симметрию. Вместе с тем внешняя симметрия кристаллов того же кварца, образовавшихся на стенке пещеры и разраставшихся в косом или горизонтальном направлении, нередко отвечает «симметрии листка». В этом отношении кристаллы кварца ведут себя совершенно так же, как цветы. В самом деле, цветочные чашечки, обращенные кверху (ромашка, подсолнечник), имеют, как мы уже знаем, целый веер пересекающихся плоскостей симметрии. В то же время цветы, расположенные на стебле сбоку (душистый горошек, орхидея и др.), обладают, подобно листьям, только одной плоскостью симметрии [33].

Итак, даже каменный материал покоряется нашему всесильному закону. Тем более этот закон должен влиять на податливые и изменчивые формы облаков. И действительно, в безветренный погожий день мы любуемся куполовидными их очертаниями с более или менее ясно выраженной радиально-лучевой симметрией. Но вот подул ветер, т. е. добавилась сила, действующая по горизонтали, и облака вытянулись в одном направлении, образуя фигуры «рыб», «верблюдов», «горных цепей» и других тел, так часто упоминающихся на страницах литературных произведений. Все эти тела обладают одной более или менее ясно выраженной плоскостью симметрии. К сожалению, изменчивость, расплывчатость и текучесть облаков, слишком быстро меняющихся на наших глазах, мешают увидеть это. И все-таки мы ясно улавливаем и для них проявление все того же закона симметрии с билатеральными и радиально-лучевыми формами.

Для того чтобы окончательно утвердить природный закон, надо хорошо понять и объяснить его сущность. Чем вызывается всеобщий закон симметрии, которому так послушно подчиняется природа? Почему с таким упорством повторяются два типа симметрии на всем окружающем нас?

Оказывается, что все это является в основном результатом воздействия силы земного тяготения. Работу этой силы можно сравнить с игрой ребенка, который с помощью игрушечной формочки делает одинаковые песочные пирожки. Наподобие забавы маленького ребенка, но в огромных масштабах и размерах сила земного тяготения налагает свою «длань незримо-роковую» на все находящееся в поле ее действия.

Отметим, что влияние универсального закона симметрии является по сути дела чисто внешним, грубым, налагающим свою печать только на наружную форму природных тел. Внутреннее их строение и детали ускользают из-под его власти. Все растущее, борясь с придавливающей к земле силой земного тяготения, стремится, как бы обойти ее и набирает рост не прямо вверх по вертикали, а по малозаметным винтовым линиям и спиралям. В природе тяга к спиральному росту особенно четко видна на растениях.

Учет закона симметрии помогает человеку возводить прочные постройки, конструировать подвижные машины. Невыполнение требований, вытекающих из этого закона, приводило (да и сейчас приводит) к тому, что крупные, но неправильно запроектированные сооружения бывают неустойчивыми. Обратим внимание на то, что большинство предметов в комнате имеет «симметрию листка» (стул, кресло, диван) или же радиально-лучевую симметрию (круглый стол, табурет, настольная и висячая лампы). Следовательно, все эти предметы хорошо согласуются с симметрией поля земного тяготения и вполне устойчивы.

Циклоида – простейшая кривая, которую описывает точка окружности, катящейся по неподвижной прямой. Эта кривая имеет бесконечно много точек возврата, описываемых точкой, когда катящаяся кривая опускает ее на прямую, а затем вновь поднимает с прямой (рис.2)


Циклоида обладает многими замечательными свойствами и привлекла внимание не одного выдающегося математика XVII века. Циклоиду также можно получить, как огибающую (семейства прямых, семейства прямых, с которыми совпадает какой-нибудь выделенный диаметр окружности, катящейся по прямой).

Перевернем дугу циклоиды, изображенной на рисунке, выпуклостью вниз и представим себе, что это гладкая кривая на вертикальной плоскости. Тогда, в какую бы точку этой кривой мы не помещали тяжелую частицу (материальное точку), она скатиться на «дно» - достигнет наинизшей точки кривой – за одно и тоже время. Это свойство циклоиды навело величайшего голландского физика и математика Христиана Гюйгенса (1629-1695) на мысль использовать циклоиду, на которую при качании наматывалась бы нить маятника, в надежде что это позволит добиться изохронности колебаний. Если нить натянуть вдоль циклоиды, а затем отпустить, то любая точка нити опишет циклоиду. Гюйгенс считал, что если грузик маятника будет вынужден двигаться по дуге циклоиды, то продолжительность колебаний маятника станет одинаковой. Построенные Гюйгенсом часы (первые маятниковые часы) шли не очень точно, и от них вскоре отказались, но сама идея была необычайно остроумной.

Спирали приводили древних математиков в восторг. Мы рассмотрим спираль Архимеда и равноугольную, или логарифмическую спираль.

Под спиралью мы понимаем плоскую кривую, которую опишет точка, совершая круги и одновременно удаляясь от некоторой неподвижной точки, называемой полюсом. Спираль Архимеда, названная так потому, что Архимед описал ее в своей работе о спиралях, имеет очень простое уравнение в полярных координатах: r = aΰ.

Предположим, что муха ползет с постоянной скоростью вдоль прямой ОР, равномерно вращающейся вокруг полюса О. Тогда путь мухи на плоскости будет иметь вид спирали Архимеда. Такую спираль проще всего вычерчивать на специальной бумаге с нанесенной сеткой полярных координат (рис. 3).

Спираль Архимеда состоит из бесконечно многих витков. Она начинается в центре циферблата и все более и более удаляется от него по мере того, как растет число оборотов. На рис.4 изображены первый виток и часть второго [20].

Вы, наверное, слышали, что с помощью циркуля и линейки невозможно разделить на три равные части наудачу взятый угол (в частных случаях, когда угол содержит, например, 180°, 135° или 90°, эта задача легко решается). А вот если пользоваться аккуратно начерченной архимедовой спиралью, то любой угол можно разделить на какое угодно число равных частей.


Разделим, например, угол АОВ на три равные части (рис. 5). Если считать, что стрелка повернулась как раз на этот угол, то жучок будет находиться ,в точке N на стороне угла. Но когда угол поворота был втрое меньше, то и муха был втрое ближе к центру О. Чтобы найти это его положение, разделим сначала отрезок ОN на три равные части. Это можно сделать с помощью циркуля и линейки. Получим отрезок ОN1, длина которого втрое меньше, чем ОN. Чтобы вернуть жучка на спираль, нужно сделать засечку этой кривой радиусом ОN1 (снова циркуль!). Получим точку М. Угол AOМ и будет втрое меньше угла АОN.

Самого Архимеда занимали, однако, другие, более трудные задачи, которые он сам поставил и решил: 1) найти площадь фигуры, ограниченной первым витком спирали (на рис. 4 она заштрихована); 2) получить способ построения касательной к спирали в какой-либо ее точке N.

Замечательно, что обе задачи представляют собой самые ранние примеры задач, относящихся к математическому анализу. Начиная с XVII в., площади фигур вычисляются математиками с помощью интеграла, а касательные проводятся с помощью производных. Поэтому Архимеда можно назвать предшественником математического анализа.


Для первой из названных задач мы просто укажем результат, полученный Архимедом: площадь фигуры составляет точно 1/3 площади круга радиуса ОА. Для второй задачи можно показать ход ее решения, несколько упростив при этом рассуждения самого Архимеда. Все дело в том, что скорость, с которой жучок описывает спираль, в каждой точке N направлена по касательной к спирали в этой точке. Если будем знать, как направлена эта скорость, то и касательную построим.

Но движение мухи в точке N складывается из двух различных движений (рис. 6); одно—по направлению стрелки со скоростью υ (см/с), а другое—вращательное по окружности с центром в О и радиусом ОN. Чтобы представить последнее, допустим, что муха замерла на мгновенье в точке N. Тогда он будет уноситься вместе со стрелкой по окружности радиуса ON. Скорость последнего вращательного движения направлена по касательной к окружности. А какова ее величина? Если бы муха могла описать полную окружность радиуса ОN, то за 60 секунд он проделал бы путь, равный 2π ОN. Так как скорость при этом оставалась бы постоянной по величине, то для ее отыскания нужно разделить путь на время. Получим 2πОN/60 = πON/30, т. е. немногим более, чем 0,1 ON (π/30=3,14/30=0,105).

Теперь, когда мы знаем обе составляющие скорости в точке N: одну по направлению ОN, равную υ (см/с), и другую, к ней перпендикулярную, равную πON/30 (см/с), остается сложить их по правилу параллелограмма. Диагональ представит скорость составного движения и вместе с тем определит направление касательной NТ к спирали в данной точке [20].

Наша следующая кривая — равноугольная, или логарифмическая, спираль — устроена хитроумнее, чем спираль Архимеда. Изучать ее первым начал Декарт (1638 г.), независимо от него с ней работал Торричелли, а в конце XVII века многие замечательные свойства логарифмической кривой, о которых сейчас пойдет речь, установил Якоб Бернулли. Эти почти мистические свойства произвели на ученого столь сильное впечатление, что он завещал высечь на своем надгробии слова: «Еаdem mutate resurgo» (измененная, я воскресаю той же).

Равноугольную спираль (рис.7) можно, определить как геометрическое место точек Р, движущихся и плоскости так, что касательная в точке Р образует постоянный угол а с радиус-вектором ОР, проведенным в точку Р из неподвижного полюса О. Дифференциальное исчисление позволяет легко и просто вывести уравнение логарифмической спирали. Наиболее естественно записывать его в полярных координатах (r, θ), в которых оно принимает изящный вид:

г = аеθ ctg a,

где е—фундаментальная постоянная, используемая как основание натуральных логарифмов, а а—значение г при θ == 0.

Одно из основных свойств равноугольной спирали мы получим, если обратимся к наиболее характерному свойству показательной функции eх — соотношению ep+q == ереq.

Предположим, что точки Р, Q, R ... размещены на спирали через равные угловые промежутки (все углы QОР, RОQ, ... равны одной и той же величине β). Тогда OQ/ ОР == еβ ctg a == OR/OQ = ..., поэтому в треугольниках ОРQ, OQR, ... углы при вершине О равны и отношение сходственных сторон остается неизменно. По теореме из «Начал» Евклида все эти треугольники подобны. Следовательно, углы ОQР, ОRQ, ... равны. Пользуясь одним лишь этим свойством, можно доказать, что касательная в любой точке Р логарифмической спирали образует постоянный угол с радиус-вектором ОР.

Пусть Р и Q — любые две точки логарифмической спирали, причем ОР> OQ. Предположим, что в полюс О мы воткнули булавку и всю спираль можно поворачивать вокруг точки О. Если повернуть спираль так, чтобы прямая OQ совпала с прямой ОР, то растяжение спирали (полюс О остается неподвижным), переводящее точку Q в точку Р, отобразит каждую точку повернутой спирали на соответствующую точку исходной спирали.

А теперь перечислим некоторые свойства равноугольной спирали, столь глубоко поразивших Якоба Бернулли.

Если луч света, испущенный источником в точке О, отражается от равноугольной спирали в точке Р, то огибающей отраженных лучей, когда точка Р опишет всю кривую, будет спираль, в точности повторяющая исходную. Это означает, что каустикой равноугольной спирали служит такая же равноугольная спираль. В каждой точке равноугольной спирали существует перпендикуляр к касательной, называемый, как и в случае других кривых, нормалью. Огибающей нормалей также служит равноугольная спираль, совпадающая по форме с исходной спиралью. Подера равноугольной спирали относительно полюса 0 (то есть геометрическое место оснований перпендикуляров, опущенных из точки О на касательные к кривой) имеет форму исходной равноугольной спирали [20].

Существует вполне простой способ построения эволюты любой заданной кривой: нужно лишь туго навить на кривую нить, к концу которой прикреплен карандаш и, разматывая эту нить, следить за тем, чтобы она оставалась натянутой. Конец карандаша опишет эволюту. Эта кривая замечательна тем, что огибающая ее нормалей совпадает с исходной кривой!

Многие из описанных нами огибающих сравнительно недавно привлекли внимание художников. Произведения с их изображениями часто продают по весьма высоким ценам. Работа, выполненная цветными нитками на куске тонкого картона, позволяет зрителю погрузиться в глубины трансцендентных размышлений. Математическое вышивание было введено в женских школах примерно сто лет назад, и ныне его все шире ставят на коммерческую основу. Недавно появившийся прибор для вычерчивания эпициклов пользовался огромным успехом. Можно не сомневаться в том, что кривые навсегда останутся одним из наиболее интересных творений математики.

Итак, знание геометрических законов природы имеет огромное практическое значение. Мы должны не только научиться понимать эти законы, но и заставлять служить их нам на пользу.



1.3 Сущность геометрических построений

Развитие статических и динамических представлений детей относятся к числу важнейших задач обучения в школе. Сознавая это, учитель старается использовать богатые возможности курса черчения для постановки и решения различных пространственных задач в процессе графической подготовки учащихся. Немаловажную роль в расширении и продуктивном развитии пространственных представлений играют геометрические построения [8;12].

Деление окружности на равные части, достаточно распространенное геометрическое построение, основывается на законах симметрии, а именно является примером поворотной симметрии [1;7].

Деление окружности на восемь равных частей.

Деление окружности на восемь равных частей производится в следующей последовательности (рис.8):

Проводят две перпендикулярные оси, которые пересекая окружность в точках 1, 2, 3, 4 делят ее на четыре равные части;

Применяя известный прием деления прямого угла на две равные части при помощи циркуля или угольника строят биссектрисы прямых углов, которые, пересекаясь с окружностью в точках 5, 6, 7, и 8 делят каждую четвертую часть окружности пополам.


Деление окружности на три, шесть и двенадцать равных частей.

Деление окружности на три, шесть и двенадцать равных частей выполняется в следующей последовательности (рис.9):

Выбираем в качестве точки 1, точку пересечения осевой линии с окружностью.

Из точки 4 пересечения осевой линии с окружностью проводим дугу радиусом равным радиусу окружности R до пересечения с окружностью в точках 2 и 3; Точки 1, 2 и 3 делят окружность на три равные части;

Из точки 1 пересечения осевой линии с окружностью проводим дугу радиусом равным радиусу окружности R до пересечения с окружностью в точках 5 и 6;

Точки 1 - 6 делят окружность на шесть равных частей;

Дуги радиусом R, проведенные из точек 7 и 8 пересекут окружность в точках 9, 10, 11 и 12;

Точки 1 - 12 делят окружность на двенадцать равных частей.

Деление окружности на пять равных частей.

Деление окружности на пять равных частей выполняется в следующей последовательности (рис.10):

Из точки А радиусом, равным радиусу окружности R, проводим дугу, которая пересечет окружность в точке В; Из точки В опускают перпендикуляр на горизонтальную осевую линию;

Из основания перпендикуляра - точки С, радиусом равным С1, проводят дугу окружности, которая пересечет горизонтальную осевую линию в точке D;

Из точки 1 радиусом равным D1, проводят дугу до пересечения с окружностью в точке 2, дуга 12 равна 1/5 длины окружности;

Точки 3, 4 и 5 находят откладывая циркулем по данной окружности хорды, равные D1.


Деление окружности на семь равных частей.

Деление окружности на семь равных частей выполняется в следующей последовательности (рис.11):

Из точки А радиусом, равным радиусу окружности R, проводим дугу, которая пересечет окружность в точке В; Из точки В опускают перпендикуляр на горизонтальную осевую линию;

Длину перпендикуляра ВС откладывают от точки 1 по окружности семь раз и получают искомые точки 1 - 7.



Деление окружности на любое количество равных частей [23]

Для деления окружности на любое количество равных частей можно воспользоваться коэффициентами (см. таблицу 1.). Зная, на какое число n следует разделить окружность, находят коэффициент k. При умножении коэффициента k на диаметр D этой окружности, получают длину хорды, которую циркулем откладывают на заданной окружности n раз.


Таблица 1.

n 25 26 27 28 29 30
k 0.12533 0,12054 0,11609 0,11196 0,10812 0,10453
n 31 32 33 34 35 36
k 0,10117 0,09802 0,09506 0,09227 0,08964 0,08716

Циклоида - траектория (путь) точка А, лежащая на окружности, которая катится без скольжения по прямой АА12 (рис.12).

Построение циклоиды производится в следующей последовательности [12]:

На направляющей горизонтальной прямой откладывают отрезок АА12, равный длине производящей окружности радиуса r, (2pr); Строят производящую окружность радиуса r, так чтобы направляющая прямая была касательной к неё в точке А; Окружность и отрезок АА12 делят на несколько равных частей, например на 12; Из точек делений 11, 21, ...121 восстанавливают перпендикуляры до пересечения с продолжением горизонтальной оси окружности в точках 01, 02, ...012; Из точек деления окружности 1, 2, ...12 проводят горизонтальные прямые, на которых делают засечки дугами окружности радиуса r; Полученные точки А1, А2, ...А12 принадлежат циклоиде.



Эпициклоида - траектория точки А, лежащей на окружности диаметра D, которая катится без скольжения по направляющей окружности радиуса R (касание внешнее) (рис. 13).

Построение эпициклоиды выполняется в следующей последовательности [12]:

Производящую окружность радиуса r и направляющую окружность радиуса R проводят так, чтобы они касались в точке А; Производящую окружность делят на 12 равных частей, получают точки 1, 2, ... 12; Из центра 0 проводят вспомогательную дугу радиусом равным 000=R+r; Центральный угол a определяют по формуле a =360r/R. Делят дугу направляющей окружности, ограниченную углом a, на 12 равных частей, получают точки 11, 21, ...121; Из центра 0 через точки 11, 21, ...121 проводят прямые до пересечения с вспомогательной дугой в точках 01, 02, ...012;

Из центра 0 проводят вспомогательные дуги через точки деления 1, 2, ... 12 производящей окружности; Из точек 01, 02, ...012, как из центров, проводят окружности радиуса r до пересечения с вспомогательными дугами в точках А1, А2, ... А12, которые принадлежат эпициклоиде.

Гипоциклоида (рис.14) - траектория точки А, лежащей на окружности диаметра D, которая катится без скольжения по направляющей окружности радиуса R (касание внутреннее).

Рисунок 14. Гипоциклоида.



Построение гипоциклоиды выполняется в следующей последовательности [12]:

Производящую окружность радиуса r и направляющую окружность радиуса R проводят так, чтобы они касались в точке А; Производящую окружность делят на 12 равных частей, получают точки 1, 2, ... 12; Из центра 0 проводят вспомогательную дугу радиусом равным 000=R-r; Центральный угол a определяют по формуле a =360r/R. Делят дугу направляющей окружности, ограниченную углом a, на 12 равных частей, получают точки 11, 21, ...121; Из центра 0 через точки 11, 21, ...121 проводят прямые до пересечения с вспомогательной дугой в точках 01, 02, ...012; Из центра 0 проводят вспомогательные дуги через точки деления 1, 2, ... 12 производящей окружности; Из точек 01, 02, ...012, как из центров, проводят окружности радиуса r до пересечения с вспомогательными дугами в точках А1, А2, ... А12, которые принадлежат гипоциклоиде.

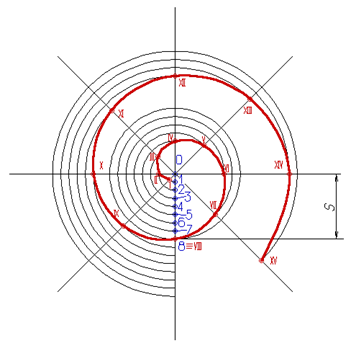

Спираль Архимеда (рис.15) - плоская кривая, которую описывает точка, движущаяся равномерно-поступательно от центра 0 по равномерно-вращающемуся радиусу.

Построение архимедовой спирали заданным шагом S - расстояние от центра 0 до точки VIII, выполняется в следующей последовательности [12]:

Из центра 0 проводят окружность радиусом, равным шагу S спирали и делят шаг и окружность на несколько равных частей Точки деления нумеруют;

Из центра 0 радиусами 01, 02, 03, ... проводят дуги до пересечения с соответствующими радиусами в точках I, II, III, ...; Полученные точки принадлежат спирали Архимеда с заданным шагом S и центром 0.


ГЛАВА 2. ИЗ ИСТОРИИ 2.1 О сравнении природных явлений с геометрическими законами

С симметрией мы встречаемся всюду. Понятие симметрии проходит через всю многовековую историю человеческого творчества. Оно встречается уже у истоков человеческого знания; его широко используют все без исключения направления современной науки.

Принципы симметрии играют важную роль в физике и математике, химии и биологии, технике и архитектуре, живописи и скульптуре, поэзии и музыке. Законы природы, управляющие неисчерпаемой в своем многообразии картиной явлений, в свою очередь, подчиняются принципам симметрии [25].

Что же такое симметрия? Почему симметрия буквально пронизывает весь окружающий нас мир? Существуют, в принципе, две группы симметрий [5].

К первой группе относится симметрия положений, форм, структур. Это та симметрия, которую можно непосредственно видеть. Она может быть названа геометрической симметрией.

Вторая группа характеризует симметрию физических явлений и законов природы. Эта симметрия лежит в самой основе естественнонаучной картины мира: ее можно назвать физической симметрией.

На протяжении тысячелетий в ходе общественной практики и познания законов объективной действительности человечество накопило многочисленные данные, свидетельствующие о наличии в окружающем мире двух тенденций: с одной стороны, к строгой упорядоченности, гармонии, а с другой - к их нарушению. Люди давно обратили внимание на правильность формы кристаллов, цветов, пчелиных сот и других естественных объектов и воспроизводили эту пропорциональность в произведениях искусства, в создаваемых ими предметах, через понятие симметрии.

«Симметрия, - пишет известный ученый Дж. Ньюмен, - устанавливает забавное и удивительное родство между предметами, явлениями и теориями, внешне, казалось бы, ничем не связанными: земным магнетизмом, женской вуалью, поляризованным светом, естественным отбором, теорией групп, инвариантами и преобразованиями, рабочими привычками пчел в улье, строением пространства, рисунками ваз, квантовой физикой, лепестками цветов, интерференционной картиной рентгеновских лучей, делением клеток морских ежей, равновесными конфигурациями кристаллов, романскими соборами, снежинками, музыкой, теорией относительности...» [33].

Слово «симметрия» имеет двойственное толкование.

В одном смысле симметричное означает нечто весьма пропорциональное, сбалансированное; симметрия показывает тот способ согласования многих частей, с помощью которого они объединяются в целое. Второй смысл этого слова - равновесие. Еще Аристотель говорил о симметрии как о таком состоянии, которое характеризуется соотношением крайностей. Из этого высказывания следует, что Аристотель, пожалуй, был ближе всех к открытию одной из самых фундаментальных закономерностей Природы - закономерности о ее двойственности.

 Пристальное внимание уделяли симметрии Пифагор и его ученики. Исходя из учения о числе пифагорейцы дали первую математическую трактовку гармонии, симметрии, которая не потеряла своего значения и в наши дни. Взгляды Пифагора и его школы получили дальнейшее развитие в платоновском учении о познании. Особый интерес представляют взгляды Платона на строение мира, который, по его утверждению, состоит из правильных многоугольников, обладающих идеальной симметрией. Для Платона характерно соединение учения об идеях с пифагорейским учением о числе. Среди более поздних естествоиспытателей и философов, занимавшихся разработкой категории симметрии, следует назвать Р. Декарта и Г. Спенсера. Так, по Декарту, бог, создав асимметричные тела, придал им "естественное" круговое движение, в результате которого они совершенствовались в тела симметричные [3;25].

Характерно, что к наиболее интересным результатам наука приходила именно тогда, когда устанавливались факты нарушения симметрии. Следствия, вытекающие из принципа симметрии, интенсивно разрабатывались физиками в прошлом веке и привели к ряду важных результатов. Такими следствиями законов симметрии являются, прежде всего, законы сохранения классической физики.

В настоящее время в естествознании преобладают определения категорий симметрии и асимметрии на основании перечисления определенных признаков. Например, симметрия определяется как совокупность свойств: порядка, однородности, соразмерности, гармоничности. Все признаки симметрии во многих ее определениях рассматриваются равноправными, одинаково существенными, и в отдельных конкретных случаях, при установлении симметрии какого-то явления, можно пользоваться любым из них. Так, в одних случаях симметрия - это однородность, в других - соразмерность и т. д. То же самое можно сказать и о существующих в частных науках определениях асимметрии.

Принцип классической симметрии открыл Пьер Кюри (1859 - 1906). «Его исследования относятся к области физики и кристаллографии. Эти две науки были ему одинаково близки и взаимно дополнялись в его умственном кругозоре»,— так писала Мария Склодовская-Кюри в предисловии к собранию сочинений своего прославленного мужа. Параллельно с исследованиями пьезоэлектричества кристаллов П. Кюри разрабатывал теорию симметрии. В отличие от своих предшественников, он подходил к этим вопросам не только как геометр, но и как физик [33].

В 1894 г. появляется его последняя работа, посвященная симметрии, но уже не кристаллов, а вообще физических явлений. Статья эта так и названа «О симметрии физических явлений; симметрия электрического и магнитного поля». Открывается она следующей характерной фразой: «Думаю, что представляет интерес ввести в изучение физических явлений понятие о симметрии, столь привычной кристаллографам». Именно в этой статье и были сформулированы наиболее глубокие идеи ученого, касающиеся универсальной роли симметрии.

Начиная с 1897 г. супруги Кюри углубились в изучение радиоактивности. Казалось бы, в самой неподходящей обстановке — в сумрачном и сыром сарае, заменявшем лабораторию,— после длительных и многотрудных работ они открывают два радиоактивных элемента: полоний и радий. Однако и эти величайшие открытия, обессмертившие их имена, не могли оторвать мыслей Пьера от излюбленной симметрии. Трагическая смерть Пьера Кюри, погибшего в 1906 г. под колесами грузовой телеги, прервала развитие этих идей. Несколько предельно сжатых общих формулировок в статье «О симметрии физических явлений» — вот и все, что написал сам П. Кюри о своем универсальном принципе.

М. Склодовская-Кюри в написанной ею биографии мужа заново подняла вопрос о принципе симметрии, популяризируя и комментируя его. По ее словам, П. Кюри «был принужден дополнить и расширить понятие симметрии, рассматривая ее как состояние пространства, характерное для среды, где происходит данное явление» [33].

Для этого необходимо учитывать:

1) состояние и строение среды;

2) движения изучаемого тела относительно формирующей его среды или движения среды относительно данного тела;

3) воздействие на тело других физических факторов.

По сути дела все это сводится к известному положению, согласно которому углубленное изучение реальных тел требует хорошего знакомства с той средой, в которой они образовались. Нельзя изучить природное тело в отрыве от породившей его среды. Симметрия порождающей среды как бы накладывается на симметрию тела, образующегося в этой среде. Получившаяся в результате форма тела сохраняет только те элементы своей собственной симметрии, которые совпадают с наложенными на него элементами симметрии среды.

Примем эти слова за упрощенную формулировку принципа симметрии Кюри и перейдем к примерам, иллюстрирующим и поясняющим приведенные выше положения.

Начнем с осколка поваренной соли (хлористого натрия) в форме правильного кубика. Такой кубик легко получить, раскалывая даже бесформенный кусок кристалла каменной соли. Этот кристалл всегда раскалывается по плоскостям, параллельным граням куба (кристаллы хлористого натрия обладают хорошей «спайностью по кубу»). Положим кубик соли на дно текущего водного потока [33].

Легко сообразить, что прямолинейно движущаяся водная струя имеет посередине вертикальную плоскость симметрии, совпадающую с направлением потока. Кубик положен так, что эта плоскость симметрии проходит через его центр. Согласно принципу Кюри из всех элементов симметрии кубика сохранится только одна его плоскость симметрии, совпадающая с направлением водной струи и с ее плоскостью симметрии. Для того чтобы убедиться в этом, посмотрим, как растворяется соляной кубик на дне потока. По истечении некоторого времени, вынув кубик из воды и внимательно разглядывая частично растворившиеся грани, мы увидим, что они разъедались водой неодинаково.

В самом деле, грань А, встречавшая поток «в лоб», сильнее всех атаковалась ударявшейся в нее струёй, тогда как параллельная ей вертикальная задняя грань А' была защищена от прямого нападения потока всем телом кубика. Следовательно, грань А будет значительно сильнее разрушена водой, чем такая же грань А'. Достаточно сильно растворялась и верхняя грань С, в то время как нижняя грань кубика, лежавшая на дне, оказалась наиболее надежно укрытой от растворяющего действия потока. Только две боковые грани В и В', параллельные плоскости симметрии струи, одинаково омывались и одинаково растворялись протекавшей водой.

Рассматривая все эти грани, в разной степени разъеденные водой, и учитывая неодинаковую степень их разрушения, мы придем к выводу, что частично растворившийся кубик сохранил внешне только одну свою плоскость симметрии, совпавшую с плоскостью симметрии потока. Таким образом, подтвердилась правильность нашего предположения, основанного на принципе Кюри. Подчеркнем, что речь здесь идет исключительно о внешнем виде кубика и об его видимой симметрии (внутреннее строение поваренной соли со свойственной ей структурой и соответствующей симметрией осталось нетронутым) [33].

Современная картина мироздания, имеющая строгое научное обоснование, существенно отличается от прежних моделей. Она исключает существование какого-либо «центра мира» (равно как и магическую роль платоновых тел) и рассматривает Вселенную с позиций единства симметрии и асимметрии. Наблюдая хаотическую россыпь звезд на ночном небе, мы понимаем, что за внешним хаосом скрываются вполне симметричные спиральные структуры галактик, а в них — симметричные структуры планетных систем. Эту симметрию неплохо иллюстрирует рисунок, на котором изображены наша Галактика (рис. 16, а) и (с большим увеличением по сравнению с Галактикой и несколько упрощенно) Солнечная система (рис. 16, 6).


Девять планет движутся вокруг Солнца по эллиптическим орбитам, близким к круговым. Плоскости всех планет (за исключением Плутона) с большой точностью совпадают с плоскостью земной орбиты — так называемой плоскостью эклиптики. Например, плоскость орбиты Марса образует с плоскостью эклиптики угол 2°. С плоскостью эклиптики совпадают также плоскости орбит всех тридцати спутников планет Солнечной системы, включая и орбиту Луны.

Поворотная симметрия 5-го порядка встречается и в животном мире. Примерами могут служить морская звезда и панцирь морского ежа (рис. 17).

Однако в отличие от мира растений поворотная симметрия в животном мире наблюдается редко. Фактически мы встречаемся с ней при изучении лишь некоторых обитателей моря.

Раковины некоторых моллюсков и отпечатки ископаемых обнаруживают поразительное сходство с равноугольной спиралью.

На рис.18 показано сечение раковины Nautilus. В книгах о росте и формах живых организмов излагаются теории, объясняющие, почему природа отдает предпочтение равноугольной спирали.

Живые существа обычно растут, сохраняя общее начертание своей формы. При этом чаще всего они растут во всех направлениях — взрослое существо и выше и толще детеныша. Но раковины морских животных могут расти лишь в одном направлении. Чтобы не слишком вытягиваться в длину, им приходится скручиваться (рис.19), причем каждый следующий виток подобен предыдущему. А такой рост может совершаться лишь по логарифмической спирали или ее некоторым пространственным аналогам.


Поэтому раковины многих моллюсков, улиток, а также рога таких млекопитающих, как архары (горные козлы), закручены по логарифмической спирали. Можно сказать, что эта спираль является математическим символом соотношения формы и роста. Великий немецкий поэт Иоганн-Вольфганг Гёте считал ее даже математическим символом жизни и духовного развития. По логарифмической спирали очерчены не только раковины — в подсолнухе семечки расположены по дугам, близким к логарифмической спирали и т. д. Один из наиболее распространенных пауков, эпейра, сплетая паутину, закручивает нити вокруг центра по логарифмическим спиралям. По логарифмическим спиралям закручены и многие галактики, в частности Галактика, которой принадлежит Солнечная система [11].



2.2 Открытие некоторых геометрических построений

"Золотым веком" греческой геометрии называют эпоху, когда жили и творили математики Архимед (287-195 гг. до н.э.), Эрастофен (275-195гг. до н.э.), Аполлоний Пергский (250-190гг. до н.э.). Измерение криволинейных образов связано с именем Архимеда. Он указал методы измерения длины окружности, площади круга, сегмента параболы и спирали, объемов и поверхностей шара, других тел вращения и др [31].

К началу XVII века математики знали такие кривые линии, как эллипс, гиперболу, параболу и т.д. однако в то время еще не было общего метода изучения линий, и потому исследование каждой кривой превращалось в сложную научную работу.

Открытия Декарта и Ферма доли в руки математиков метод для получения и изучения новых кривых – надо было написать уравнение кривой и сделать выводы, исследуя это уравнение. Сам Декарт в 1638 году придумал новую кривую, уравнение которой имеет вид x3+y3-3axy=0, a>0 (рис. 20).

Ее сейчас называют декартовым листом. Любопытно, что хотя Декарт применял уже в своей алгебре не только отрицательные, но даже мнимые числа, он не рассматривал отрицательных значений координат. Первоначально декартов лист считали симметричным относительно осей координат (рис. 21).

Окончательно форма кривой была установлена лишь через полстолетия Х.Гюйгенсом (1629-1695) и Иоганном Бернулли (1667-1748).

Декартов лист, эллипс, гипербола, парабола являются алгебраическими кривыми. Так называют кривые, уравнение которых имеет вид Р (х,у)=0, где Р(х,у) – многочлен от х и у. но уже Галилей и Декарт изучали циклоиду – кривую, описываемую точкой обода колеса, катящегося без скольжения по прямой дороге. Можно доказать, что уравнение одной арки циклоиды имеет вид x=r arcos * (r-y)/r - √2ry-y2. Так как в это уравнение входит обратная тригонометрическая функция, циклоида не является алгебраической кривой.

К неалгебраическим кривым нельзя было применять алгебраические методы, разработанные Декартом, поэтому их назвали трансцендентными кривыми (от латинского «трансценденс» - выходящий за пределы). Некоторые трансцендентные кривые были известны еще древнегреческим математикам. Например, в связи с задачей о спрямлении окружности (построении отрезка, длина которого равна длине этой окружности) Архимед построил особую спираль, определив ее на языке механики как траекторию точки, совершающей равномерное и поступательное движение по лучу, который в это же время равномерно вращается вокруг своего начала.

После того, как были открыты логарифмы, стали изучать свойства графиков логарифмической и показательной зависимостей. Задачи механики требования отыскивания формы провисшего каната (так называемой цепной линии). Поиски кривой, длина дуги которой пропорциональна разности длин векторов, проведенных в ее концы, привели к открытию логарифмической спирали [11].

В течение XVII столетия было открыто больше кривых, чем за всю предшествующую историю математики, и понадобились общие понятия, которые позволили бы единым образом трактовать и изучать как алгебраические, так и трансцендентные кривые, как тригонометрические, так и логарифмические зависимости.

Творцом ортогональных проекций и основоположником начертательной геометрии является французский геометр Гаспар Монж (1746-1818гг.). Знания, накопленные по теории и практике изображения пространственных предметов на плоскости, он систематизировал и обобщил, поднял начертательную геометрию на уровень научной дисциплины. "…Нужно научить пользоваться начертательной геометрией" - говорил Г. Монж [21].

В работе Г. Монжа "Начертательная геометрия" ("Geometric Descriptive"), изданной в 1798г., решались задачи:

1. Применение теории геометрических преобразований.

2. Рассмотрение некоторых вопросов теории проекций с числовыми отметками.

3. Подробное исследование кривых линий и поверхностей, в частности применение вспомогательных плоскостей и сфер при построении линии пересечения поверхностей.

Появление начертательной геометрии было вызвано возраставшими потребностями в теории изображений. Дальнейшее развитие начертательная геометрия получила в трудах многих ученых [21;32].


Глава 3. Практическая часть

3.1 Сущность графического образования, и его место в современном мире

Каждый выпускник школы должен иметь представление о классических и современных системах отображения информации, знать и уметь пользоваться их методами и способами отображения, применять программные средства для создания графических изображений, иметь общее представление о проектной деятельности (инженерно-конструкторской, дизайнерской, архитектурно-строительной и др.).

Под графическим образованием понимается процесс развития и саморазвития школьника, связанный с овладением графической культурой и графической грамотностью.

Графическая культура школьника — совокупность знаний о графических методах, способах, средствах, о правилах отображения и чтения информации, ее сохранения, передачи, преобразования и использования в науке, производстве, дизайне, архитектуре, экономике, общественных сферах жизни общества, а также совокупность графических умений, позволяющих фиксировать и генерировать результаты репродуктивной и творческой деятельности [28].

Графическое образование школьников направлено на подготовку грамотных в области графической деятельности выпускников школ, владеющих совокупностью знаний о графических методах, способах, средствах, правилах отображения, сохранения, передачи, преобразования информации и их использования в науке, производстве, дизайне, архитектуре, экономике и общественных сферах жизни; владеющих совокупностью графических умений, а также способных использовать полученные знания и умения не только для адаптации к условиям жизни в современном обществе, но и для активного участия в репродуктивной и творческой деятельности (научной, производственной, проектной и др.).

Цель графического образования конкретизируется в основных задачах:

• формировании представлений о графических средствах (языковых, неязыковых, ручных, компьютерных) отображения, создания, хранения, передачи и обработки информации;

• изучении и освоении методов, способов, средств графического отображения и чтения информации, используемых в различных видах деятельности;

• развитии пространственного воображения и пространственных представлений, образного, пространственного, логического, абстрактного мышления школьников;

• формировании умений применять геометро-графические знания и умения для решения различных прикладных задач;

• ознакомлении с содержанием и последовательностью этапов проектной деятельности в области технического и художественного конструирования;

• формировании и развитии эстетического вкуса;

• овладении компьютерными технологиями для получения графических изображений.

Развитие информационных технологий, большие возможности знаковых систем в передаче информации, а также необходимость адаптации человека к новой информационной среде и потоку визуальной информации выявили необходимость расширения содержания предмета «Черчение и графика» и естественного перехода на новую образовательную ступень [16;17;20].

«Черчение и графика» станет учебным предметом, в котором будут интегрироваться знания из области начертательной геометрии, метрологии, стандартизации деталей машин и механизмов, графики, компьютерной графики, проектирования, технического и художественного конструирования, технологии. Интеграция будет осуществляться на основе понимания информационной и технологической сущности каждой из областей знаний; общности методов и способов выполнения, чтения, хранения, передачи, преобразования графической информации посредством как традиционных, так и вновь созданных языковых графических систем. Понимания того, как информация может быть представлена графическими изображениями: рисунками, проекциями, видами, разрезами, сечениями, графиками, схемами, графами, наглядными изображениями, техническими рисунками, эскизами и т. д.

Содержание учебного предмета «Черчение и графика» реализуется на следующих принципиальных положениях [28]:

• необходимость графических знаний и умений для ориентации в информационном пространстве;

• общность целевой направленности методов и способов отображения и преобразования информации;

• частота используемых графических методов для визуализации информации;

• практическая направленность курса на использование полученных графических знаний и умений в различных видах деятельности;

• использование компьютерной поддержки для графического проектирования.

В результате проведения анализа всю совокупность содержания предмета «Черчение и графика» следует распределить по следующим образовательным линиям: «Типы графических изображений», «Графические системы, методы, способы, средства выполнения и чтения графических изображений», «Формообразование. Конструирование. Моделирование».

Теоретические вопросы рассматриваются на примерах геометрических образов, моделей, промышленных и художественных изделий.

3.2 Выбор практических заданий

Предлагаемые практические задания предназначены для обучения учащихся геометрическим построениям на плоских поверхностях в курсе технической графики и дизайна [2;4;6;13;14;18;22;24;26].

На основе общего содержания программы «Черчение» для средней школы разработаны задания, которые делятся на следующие разделы:

1.                Деление окружности на равные части;

2.                Сопряжение двух прямых;

3.                Спиралевидные закономерности;

4.                Циклические закономерности.

Внутри каждого из этих разделов предполагается деление на подразделы:

1.                Определение содержания геометрических построений и их применение в различных областях;

2.                Определение методов построения изображения.

При выполнении этого изображения у ребенка соединяется образовательная подготовка с творческой.

Опираясь на знания детей, учитывая их возрастные особенности и технические возможности, учитель должен в доступной форме донести до учащихся смысл задания, придерживаясь в получении знаний и умений принцип построения от легкого к трудному, от простого к сложному.

В чем состоит смысл предлагаемых заданий? В том, чтобы объяснить детям сущность геометрических построений, применяемых в той или иной области декоративного искусства, архитектуры, на примере природных явлений.

Предлагаемые интегрированные задания позволяют развить творческие способности и технические навыки на основе имеющихся знаний, получая при этом новый результат. Интегрированные задания очень эффективны на итоговых занятиях по теме, где можно проверить возможности применения знаний, приобретенных на одном предмете (например, геометрии или биологии) в творческих заданиях по другому предмету (например, черчении). Такие задания проверяют возможности ребенка и будут развивать его творческий потенциал [18].

3.4 Содержание практической работы

Практическая часть нашей работы представлена пятью заданиями.

Лист 1. Паук.

На листе представлена половина изображения паука и половина чертежа паука. Для соединения этих двух изображений использован принцип билатеральной симметрии.

По имеющемуся изображению (рисунку, фотографии) учащиеся должны выделить виды геометрических построений, присутствующих у данного организма. Так как паук имеет восемь лап, то ведущим построением будет деление окружности на 8 равных частей.

Лист 2. Подсолнух.

На листе представлена половина изображения цветка и половина его чертежа.

По имеющемуся изображению (рисунку, фотографии) учащиеся должны выделить виды геометрических построений, присутствующих у этого цветка.

В результате исследований было установлено, что семена подсолнуха расположены в цветке по принципу спирали Архимеда. А чтобы построить лепестки, надо разделить окружность на равные части. Значит, чертеж будет содержать два вида геометрических построений: деление окружности на 12 (в нашем случае) равных частей, и построение спирали Архимеда.


Лист 3. Морская звезда.

На листе представлена половина изображения морской звезды и половина ее чертежа.

По имеющемуся изображению (рисунку, фотографии) учащиеся должны выделить виды геометрических построений, присутствующих у этого морского организма.

Рассмотрев фотографию морской звезды, мы видим, что она имеет пять лучей. Значит построение чертежа будет основано на делении окружности на пять равных частей. Кроме того, морская звезда имеет плавные переходы между лучами, поэтому мы будем использовать сопряжение двух прямых. Также, следует отметить, что лучи морской звезды расположены по принципу поворотной симметрии пятого порядка, которая встречается в живой природе очень редко.

Лист 4. Ракушка.

На листе представлена половина изображения раковины моллюска и половина чертежа его раковины.

По имеющемуся изображению (рисунку, фотографии) учащиеся должны выделить виды геометрических построений, присутствующих у раковины моллюска.

Рассмотрев раковину моллюска типа Наутилус, можно с уверенностью сказать, что она имеет спиральную зависимость. Значит чертеж раковины будет выполнен на основе спирали Архимеда.

Лист 5. Орхидея.

На листе представлена половина изображения цветка и половина его чертежа.

По имеющемуся изображению (рисунку, фотографии) учащиеся должны выделить виды геометрических построений, присутствующих у этого цветка.

Цветок имеет ярко выраженную циклическую закономерность, поэтому чертеж выполняется на основе эпициклоиды. Сложность данного задания состоит в том, что в общем курсе черчения и графики построение эпициклоиды не рассматривается.


Заключение

Графические средства отображения информации широко используются во всех сферах жизни общества. Графические изображения характеризуются образностью, символичностью, компактностью, относительной легкостью прочтения. Именно эти качества графических изображений обусловливают их расширенное использование. Прогнозируется, что около 60—70% информации будет иметь графическую форму предъявления. Учитывая мировую тенденцию развития, общее среднее образование должно предусмотреть формирование знаний о методах графического предъявления и восприятия информации, что обеспечит условия и возможность ориентации социума в обществе [28].

Реализация принципа культуросообразности содержания общего среднего образования невозможна без ознакомления школьников с огромным пластом графической культуры. За многовековую историю в ее недрах был выработан графический язык делового общения. Изучение графического языка как синтетического, имеющего свою семантическую основу, является необходимым, поскольку он общепризнан в качестве международного языка общения. Знание его может стать одной из преимущественных характеристик для получения работы, а также продолжения образования.

Большое значение графический язык приобретает в рамках национальной доктрины образования Российской Федерации, стратегические цели которого тесно связаны с задачами экономического развития страны и утверждением ее статуса как мировой державы в сфере культуры, науки, высоких технологий. Решить поставленные задачи невозможно, если школьное образование не обеспечит должный уровень графической подготовки ее выпускников.

Предмет «Черчение» наиболее эффективно и целенаправленно развивает наглядно-образное мышление, имеющее очень важное место в любом творческом процессе, поскольку новое решение предстает перед мысленным взором в виде картин, схем, моделей.

Кроме того, в процессе овладения данной дисциплиной совершенствуется репродуктивное и продуктивное воображение, проявляющееся в создании объемных образов реального мира и построении новых (конструирование, переконструирование, совершенствование, преобразование и т. д.). Перечисленные интеллектуальные операции, задействованные в названных процессах, носят универсальный характер и могут быть применены в других формах и видах деятельности. Этот предмет способствует созданию пространственных представлений большей или меньшей степени обобщенности и схематичности. Развитие пространственных представлений позволяет сформировать у школьников эффективные способы переработки информации — визуализации, что способствует огромной экономии времени. При таком способе работы информация практически одномоментно трансформируется в некоторую обобщенную модель, содержащую необходимые и достаточные элементы для понимания формы, ситуации, явления и др. Данный учебный предмет активно развивает сенсорные способности человека [28].

Сказанное позволяет увидеть уникальность и универсальность учебной дисциплины для развития познавательных способностей человека, расширения круга используемых мыслительных средств и умственных операций, что, в свою очередь, повышает адаптивные возможности человека.

Все перечисленное показывает необходимость рассматривать графическое образование как необходимую составляющую содержания общего образования, отвечающую принципам гуманизации, гуманитаризации, культуросообразности, обеспечивающих коммуникативное и технологическое образование учащихся.

Исходя из вышесказанного, можно сделать следующие выводы:

1.                Использование интегрированных заданий в курсе «Черчение» положительно влияет на мотивацию школьников к учебным предметам, способствует лучшему усвоению знаний, и более качественному формированию умений и навыков геометрических построений.

2.                Геометрические построения являются интегрированными умениями, необходимыми в различных школьных предметах.

3.                Формирование навыков геометрических построений способствует развитию наглядно-образного мышления, репродуктивного и продуктивного воображения, пространственных представлений, а значит способности эффективной обработки информации.

Данная работа может применяться на уроках черчения (с использование компьютерной техники), а также на факультативных и пропедевтических курсах по технической графике, основам дизайна и т.д.

В дальнейшем, работа над этой темой может быть продолжена. Можно разработать учебно-методический комплект для факультативных занятий учащихся 7-х классов, в основу заданий которого будет положен принцип геометрических построений.


Литература

1.                Атанасян Л.С., Базылев В.Т. Геометрия. Часть первая. М.: Просвещение, 1986. – 268 с.

2.                Аргунов Б.М., Балк М.Б. Элементарная геометрия. М.: Просвещение, 1986. – 422 с.

3.                Бахман Ф.М. Построение геометрии на основе понятия симметрии. М.: Просвещение, 1969. – 356 с.

4.                Беккер Б.М., Некрасов В.Б. Применение векторов к решению задач. С-Пб.: Питер, 1997. – 188 с.

5.                Беляев М.И. Природные механизмы законов сохранения. Симметрия и асимметрия. М.: Наука, 2007. -126 с

6.                Берман Г.Н. Циклоида. Об одной замечательной кривой линии и некоторых других, с ней связанных. 3-е изд. М.: Наука, 1980. – 112 с.

7.                Боголюбов С.К. Задания по курсу черчения (в двух книгах): Учеб. пособие для техникумов. – Книга первая: Основы черчения и начертательной геометрии. М.: Высш. школа, 1978. – 168 с.

8.                Ботвинников А.Д. Об актуальных вопросах методики обучения черчению. Пособие для учителя. М.: Просвещение, 1977. – 191 с.: ил.

9.                Вигнер Ю. Симметрия и законы сохранения. М.: Наука, 1963. – 122 с.

10.           Вигнер Ю. Роль принципов инвариантности в натуральной философии. М.: Наука, 1964. – 162 с.

11.           Виленкин Н.Я. Функции в природе и технике: Кн. для внеклас. чтения IX-X кл. – 2-е изд., испр. – М.: Просвещение, 1985. – 192 с. – (Мир знаний).

12.           Вольхин К.А.. Астахова Т.А. Геометрические основы построения чертежа. Геометрическое черчение. Электронное учебное пособие. Новосибирск, 2004

13.           Воротников И.А. Занимательное черчение. 2-е изд., доп. М.: Просвещение, 1969. – 149 с.: ил.

14.           Гервер В.А. Творчество на уроках черчения: Книга для учителя. – М.: Гуманит. изд. Центр ВЛАДОС, 1998. – 144 с.: ил.

15.           Глейзер Г.И. История математики в школе: IX-X кл. Пособие для учителей. – М.: Просвещение, 1983. – 351 с.: ил.

16.           Дадаян А.А. Основы черчения и инженерной графики. Геометрические построения на плоскости и в пространстве. М.: Изд-во Форум, 2007. – 464 с.: ил.

17.           Емельянов А.Е. Универсальная геометрия в природе и архитектуре. (Симметрия, гармония, абсолютные системы отсчета). Донбасс, 1990.

18.           Козлова Н.В. Принцип интегрирования в обучении черчению учащихся 7-го класса. Методические рекомендации для учителей черчения и студентов художественно-графического факультета педагогического института. Нижний Тагил: НТГПИ, 1997. – 40 с.

19.           Мандельброт Бенуа. Фрактальная геометрия природы. М.: Институт компьютерных исследований, 2002. – 660 с.: ил.

20.           Маркушевич А.И. Замечательные кривые. М.: Наука, 1978. – 48 с.: ил.

21.           Монж Г. Начертательная геометрия./ Комментарии и редакция Д.И. Каргина.- М.: АН СССР, 1974. – 291 с.

22.           Пантуев А.В.. Виртуальные лаборатории и активизация работы школьников. Сб. Стимулирование познавательной деятельности студентов и школьников, М: МГПУ, 2002. С. 30-33.

23.           Покровский, В.Г. Геометрические построения на плоскости: учебное пособие / В.Г. Покровский – М.: МЦНМО, 2002.– 98 с.

24.           Потоцкий М.В. Что изучает проективная геометрия? М.: Просвещение, 1982. – 342 с.

25.           Пидоу Д. Геометрия и искусство. Пер. с англ. Ю.А. Данилова под ред. и с предисл. И.М. Яглома. – М.: Мир, 1979. – 332 с.: ил. (В мире науки и техники).

26.           Репникова Г.Г. Геометрические преобразования пространства. Ставрополь, 1992. – 168 с.

27.           Сонин А.С. Постижение совершенства. М.: Высш. школа, 1987. – 324 с.

28.           Степакова В.В. Методическое пособие по черчению. Графические работы: Книга для учителя/ В.В. Степакова. – М.: Просвещение, 2001. – 93 с.: ил.

29.           Тарасов Л.В. Симметрия в окружающем мире/Л.В. Тарасов. – М.: ООО «Издательский дом «ОНИКС 21 век!»: ООО «Издательство «Мир и Образование», 2005. – 256 с.: ил.

30.           Узоры симметрии /Под ред. М. Сенешаль, Дж. Флека. М.: Наука, 1977. – 254 с.

31.           Цейтен Г.Г. История математики в древности и средние века. ГТТИ, 1932. – 402 с.

32.           Шарыгин И.А., Ерганжиева Л.Н. Наглядная геометрия. М.: Просвещение, 1995. – 378 с.

33.           Шафрановский И.И. Симметрия в природе. – 2-е изд., перераб. – Л.: Недра, 1985. – 168 с.: ил.


Практическая часть



Плоские кривые
1. История изучения плоских кривых Понятие линии определилось в сознании человека в доисторические времена. Траектория брошенного камня, струя воды ...
К ним относятся точки прекращения, обладающие той особенностью, что окружность достаточно малого радиуса, проведённая из такой точки как из центра, пересекает кривую только в одной ...
Трансцендентная кривая может иметь также ассимптотическую точку, к которой неограниченно приближается ветвь кривой, делая вокруг этой точки бесконечное количество оборотов ...
Раздел: Рефераты по математике
Тип: дипломная работа
Изучение 3D моделирования в AUTODESK 3DS MAX 2008 на факультативах в ...
Министерство образования омской области ГОУ СПО "Тарский педагогический колледж" Курсовая работа Изучение 3D моделирования на факультативах в школе ...
В конечном итоге создание модели при помощи сплайнов (трехмерных кривых) сводится к построению сплайнового каркаса, на основе которого создается огибающая трехмерная геометрическая ...
Line (Линия), Circle (Окружность), Arc (Дуга), NGon (Многоугольник), Text (Сплайновый текст), Section (Сечение), Rectangle (Прямоугольник), Ellipse (Эллипс), Donut (Кольцо), Star ...
Раздел: Рефераты по педагогике
Тип: курсовая работа
Исследование путей повышения эффективности работы гусеничного ...
МИНИСТЕРСТВО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ ВОЛГОГРАДСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ АВТОТРАКТОРНЫЙ ФАКУЛЬТЕТ Магистерская диссертация ...
... согласно [11], определяется координатами: горизонтальной - от оси ведущего колеса , вертикальной от поверхности почвы и поперечным смещением по горизонтали от плоскости симметрии ...
Спиральные элементы в одной группе растягиваются по спирали по часовой стрелке от центра к периферии, тогда как пружины другой группы растягиваются против часовой стрелки, если ...
Раздел: Промышленность, производство
Тип: реферат
Решение задач на построение в курсе геометрии основной школы как ...
Федеральное агентство по образованию Государственное образовательное учреждение высшего профессионального образования "Вятский государственный ...
Но так как окружность характеризуется положением центра и величиной радиуса, то можно сказать, что центром данной окружности может быть любая точка плоскости, а радиусом - любой ...
Проводя дугу окружности с центром в точке А и радиусом В, мы строим геометрическое место точек, расстояние которых от точки А равно В; аналогично для второй дуги, и т. д. Вслед за ...
Раздел: Рефераты по педагогике
Тип: дипломная работа
Инверсия и ее применение
Введение В геометрии основную роль играют различные преобразования фигур. В школе подробно изучаются движения и гомотетии, а также их приложения ...
где d - расстояние точки М от центра О окружности К, а r - радиус этой окружности.
Пусть щ (О, R) - базисная окружность, ОАВС - данный квадрат, В Є щ. При инверсии точка В переходит в точку Вґ, В = Вґ, точка А переходит в точку Аґ, Аґ l, В l, точка С переходит в ...
Раздел: Рефераты по математике
Тип: дипломная работа
