Обобщенный оптимальный дискриминатор

Согласно уравнению оптимальной оценки сигнал ошибки на выходе оптимального дискриминатора, несущий информацию о величине и знаке рассогласования, должен вычисляться (формироваться) как производная от отношения правдоподобия (или его логарифма) по из­меряемому параметру. Учитывая, что с точки зрения зависимости от измеряемого параметра a логарифм отношения правдоподобия и квадрат модуля обобщенного корреляционного интеграла S(t, a) эквивалентны, дискриминатор сигнала ошибки можно представить уст­ройством, вычисляющим производную от квадрата модуля обобщенного корреляционного интеграла по измеряемому параметру:

где  ,

 - импульсная характеристика узкополосного фильтра (радиоинтегратора) на некоторой промежуточной частоте;

- опорный сигнал, смещенный относительно частоты принятого на ве­личину промежуточной частоты;

 - принятый сигнал.

Все многообразие схем дискриминаторов сигнала ошибки измерителей дальности, скорости, наклона и кривизны волнового фронта и других параметров (сумма и разность времен запаздывания, сумма и разность доплеровских сдвигов частоты) может быть сведено к трем обобщенным схемам:

- оптимального дискриминатора;

- квазиоптимального дискриминатора с двумя взаимно расстроенными каналами, суммарно-разностной обработкой и перемножением;

- квазиоптимального дискриминатора с двумя взаимно расстроенными каналами и вычитанием.

Сигнал ошибки на Выходе оптимального дискриминатора можно представить в виде скалярного произведения обобщенного корреляционного интеграла и его производной по измеряемому параметру:

где  - производная обобщенного корреляционного интеграла по измеряемому параметру.

Таким образом, обобщенный оптимальный дискриминатор состоит из двух каналов (рис. 1). На выходе первого канала формирует­ся колебание, комплексная амплитуде которого определяется обобщенным корреляционным интегралом (по существу это схема обработ­ки оптимального обнаружителя). На выходе второго канала формиру­ется колебание, комплексная амплитуда которого определяется про­изводной обобщенного корреляционного интеграла по измеряемому параметру. Для этого в этом канале в качестве опорного использу­ем сигнал, закон модуляций которого определяется производной от закона модуляции опорного сигнала первого канала по измеряемому параметру. Скалярное перемножение колебаний, формируемых на вы­ходе двух каналов оптимального дискриминатора, осуществляется с помощью фазового детектора.

Сигнал ошибки, несущий информацию о величине и знаке рассогласования, поступает на формирующий фильтр, на выходе которого формируется управляющее воздействие, пропорциональное изме­ренному значению параметра a. Под влиянием управляющего воздействия формируются опорные сигналы Uг(t,a) и Uг`(t,a), поступающие на входы двух каналов оптимального дискриминатора, тем самым в следящем измерителе замыкается отрицательная обрат­ная связь, благодаря чему в установившемся режиме минимизирует­ся рассогласование Daц, т.е. ошибка измерения.

Обобщенные квазиоптимальные дискриминаторы

Заменяя приближенно корреляционный интеграл и его производную суммой и разностью обобщенных корреляционных интегралов со взаимной расстройкой ± da по измеряемому параметру,

Рис. 1. Схема обобщённого оптимального дискриминатора сигнала ошибки

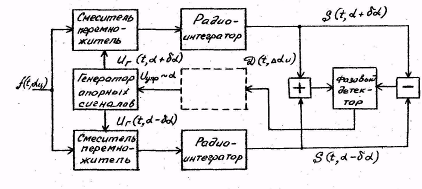

Рис. 2 Схема обобщенного квазиоптимального дискриминаторас двумя взаимно расстроенными каналами, суммарно-разностной обработкой и перемножением

приходим к схеме обобщенного квазиоптимального дискриминатора с двумя взаимно расстроенными каналами, суммарно-разностной обра­боткой и перемножением (рис. 2). Алгоритм формирования сигна­ла ошибки в этой схеме определяется выражением

В этой схеме, по сравнению с оптимальной, проще решается за­дача формирования опорных сигналов: вместо сложно формируемой пары опорных сигналов Uг(t,a) и Uг`(t,a) здесь исполь­зуется пара сравнительно просто формируемых опорных сигналов со взаимной расстройкой Uг(t, a ± da).

Заменяя приближение производную от квадрата модуля обобщенного корреляционного интеграла по измеряемому параметру его ко­нечной разностью

приходим к схеме обобщенного квазиоптимального дискриминатора с двумя взаимно-расстроенными каналами и вычитанием (рис. 3). В этой схеме, по сравнению с предыдущей, отсутствует суммарно-разностная обработка и скалярное перемножение колебаний с выхо­да двух взаимно-расстроенных каналов. Вместо этого используется их детектирование и вычитание, что с точки зрения технической реализации несколько проще.

Заметим, что несмотря на существенное внешнее различие схем квазиоптимальных дискриминаторов, с принципиальной точки зрения они эквивалентны:

поскольку

Рис. 3 Схема обобщенного квазиоптимального дискриминатора двумя взаимно расстроенными каналами и вычитанием

Рис. 4. Функция рассогласования по измеряемому параметру

Рис. 5 Плотность вероятности «шумов» объекта наблюдения (цели)

Оба варианта построения квазиоптимальных дискриминаторов находят широкое применение в радиотехнических системах.

Дискриминационная характеристика

Сигнал ошибки Д(t, Daц) можно представить как сумму сред­него значения Д(t, Daц) и некоторой центрированной случайной составляющей x(t, Daц):

Первое слагаемое представляет так называемую дискриминаци­онную характеристику, определяющую зависимость среднего значения сигнала ошибки от рассогласования. Второе слагаемое связано с так называемой флуктуационной характеристикой Sx(0, Daц), определя­ющей зависимость спектральной плотности сигнала ошибки от рассог­ласования.

Для последующего анализа указанных (дискриминационной и флуктуационной) характеристик дискриминатора определим взаимную корреляционную функцию колебаний на выходе двух каналов, форми­рующих корреляционные интегралы с расстройкой по измеряемому па­раметру?

где  - удвоенная мощность накопленного шума;

 - нормированная корреляционная функция накопленного шума;

 - нормированная корреляционная функция когерентно накопленного сигнала;

- отношение сигнал-шум по мощности после когерент­ного накопления сигнала)

 - функция рассогласования с гауссовой аппроксимацией, характеризующая критич­ность корреляционной обработки к расстройке опорного сигнала по измеряемому параметру:

Da - разрешающая способность по измеряемому параметру a, определяющая аффективную ширину функции рассогла­сования.

Заметим, что аппроксимация функции рассогласования гауссовой кривой для произвольного измеряемого параметра способствует ана­литичности решения последующих задач и сохранение основных за­кономерностей, лежащих в основе измерений.

Будем рассматривать не частный случай "точечного" объекта наблюдения (цели), а общий случай "протяженного" объекта наблюде­ния (цели), когда диапазон блужданий энергетического центра от­ражения, излучения, рассеяния, распространения радиоволн по из­меряемой координате Daц , вызванных "шумами" цели («шум даль­ности», «доплеровский шум», «угловой шум»), является не пренебре­жимо малым, а становится соизмеримым с разрешающей способностью по измеряемой координате (параметру) Da. Будем полагать "шумы" цели нормально распределенными, а плотность вероятности измеряемой координате (параметра) цели будем описывать гауссовой кривой;

где a_ц0  - центр блуждания параметра a_ц;

s_a  - среднее квадратичное значение блужданий параметра a_ц;

 - эффективный диапазон блужданий параметра a_ц;

Усредненное по "шумам" цели произведение функций рассогласо­вания, входящее в выражение для R_s(t₁, t₂,1a₁, a₂), принимает следующий вид:

где  - радикал, определяющийся соотношени­ем диапазона блужданий Da_ц р разрешающей способности Da по измеряемому параметру:

 - каноническая форма функции рассогласования.

При этом усредненная по "шумам" цели взаимная корреляцион­ная функция колебаний на выходах расстроенных по измеряемому параметру каналов

В частности, средний квадрат обобщенного корреляционного интеграла, следующий из последнего  выражения при t₁=t₂=t и a₁=a₂=a имеет вид

На рис. 2.12.8. показана зависимость его нормированного по шуму значения от рассогласования :

Из рисунка следует, что под действием "шумов" цели происхо­дит "размывание" функции рассогласования, т.е. ее расширение в R раз, а также уменьшение усредненного по "шумам" цели произведения функций рассогласования в R раз.

Полученное выражение для среднего квадрата модуля обобщенного корреляционного интеграла. Позволяет определить дискримина­ционную характеристику, т.е. зависимость среднего значения сиг­нала ошибки на выходе дискриминатора от рассогласования (рис. 6):

а также крутизну дискриминационной характеристики

Рис. 6. Зависимость нормированной по шуму мощности выходного колебания коррелятора от рассогласования с учетом «шумов» цели

Рис. 7. Вид дискриминационной характеристики

где

Таким образом, крутизна дискриминационной характеристики макси­мальна (по модулю) для «точечного» объекта наблюдения

и уменьшается по мере увеличения относительной "протяженности" цели Da_ц / Da. Например, для "умеренно протяженной" цели (Da_ц / Da) крутизна дискриминационной характеристики уменьша­ется из-за "шумов" цели по сравнению с максимальной в  раз, т.е., примерно в 5 раз.

Заметим, что в кваэиоптимальных дискриминаторах существует оптимальное значение расстройки (da)_опт, соответствующее максимальной крутизне дискриминационной характеристики. Действи­тельно, дискриминационная характеристика в этом случае согласно алгоритму формирования сигнала ошибки  пропорцио­нальна разности квадратов смещенных функций рассогласования

а крутизна дискриминационной характеристики оказывается зависи­мой от расстройки:

Исследуя эту зависимость на экстремум при гауссовой аппрок­симации функции рассогласования, можно найти оптимальное значение расстройки (da)_опт. при которой крутизна дискриминационной характеристики квазиоптимальных дискриминаторов максимальна:
