Дипломная работа: Элегазовый генераторный выключатель 10 кВ, 63 кА, 8000 А

Санкт-Петербургский государственный политехнический университет

Электромеханический факультет

Кафедра электрических и электронных аппаратов

Работа допущена к защите

Зав. кафедрой Г.Н.Александров

«___» __________2007 г.

ВЫПУСКНАЯ РАБОТА БАКАЛАВРА

Тема: Элегазовый генераторный выключатель 10кВ, 63кА,8000А

Направление:

Выполнил студент гр. 4025/1 (подпись) Д.К.Климачев

Руководитель, к.т.н., проф. (подпись) Е.Н.Тонконогов

Рецензент (подпись) В.А.Соснин

Санкт-Петербург

2007 г.


СОДЕРЖАНИЕ

Введение

Глава 1. Анализ конструкций генераторных выключателей

1.1  Основные параметры генераторных выключателей

1.2  Схемы применения генераторных выключателей

1.3  Токоведущая система и система контактов

1.4  Параметры современных генераторных выключателей

Выводы

Глава 2. Взаимодействие выключателя с сетью

2.1. Анализ переходного восстанавливающего напряжения

2.2. Расчет переходного восстанавливающего напряжения

2.3. Анализ влияния малых индуктивных токов

2.4. Анализ влияния сквозных токов короткого замыкания

Выводы

Глава 3. Расчёт и оптимизация дугогасительного устройства элегазового генераторного выключателя

3.1 Конструкция и принцип работы дугогасительного устройства

3.2 Математическая модель и расчет параметров выключателя

Выводы

Глава 4. Расчёт и оптимизация приводного устройства элегазового генераторного выключателя

4.1 Анализ начального режима разгона гидропривод

4.2.Анализ торможения гидропривода

4.3. Расчет трогания и торможения гидропривод

Выводы

Заключение

Список литературы

ПРИЛОЖЕНИЕ 1. Текст программы расчета ДУ и графики результатов расчета

ПРИЛОЖЕНИЕ 2. Свойства элегаза


Введение

В связи с необходимостью повышения номинальных параметров и надежности высоковольтного коммутационного оборудования для атомных электростанций необходима разработка современных генераторных выключателей на повышенные параметры.

Генераторными выключателями (ГВ) обычно называются выключатели на номинальный ток 3150А и более и на напряжение 10—36 кВ. Они предназначены для оперативной и аварийной коммутации нагрузочных токов и токов короткого замыкания (к.з.) в трехфазных цепях переменного тока на генераторном напряжении. Те генераторные выключатели, которые не предназначены для аварийного отключения токов к.з., называются выключателями нагрузки.

Проблема применения ГВ на электростанциях весьма сложна. На ранней стадии развития энергетики генератор электростанции соединялся с повышающим трансформатором или сборными шинами генераторного напряжения. Вырабатываемая генераторами электроэнергия выдавалась через повышающий трансформатор в сеть 110 или 220 кВ. При этом ГВ не применялись. Такой принцип конструирования распределительного устройства (РУ) использовался примерно до второй половины 60-х годов. К концу 60-ых, началу 70-ых годов мощность турбогенераторов возросла до 500 МВт и более. Вырабатываемая этими генераторами энергия стала выдаваться в сети с напряжением 330—500 кВ. Для облегчения эксплуатационного разграничения функций производства (машинный агрегат) и передачи (подстанция) энергии, а также получения существенного технико-экономического эффекта появилась целесообразность применения ГВ. По этим же причинам при реконструкции электростанций, работавших ранее без ГВ, предусматривается установка этих выключателей.

Сегодня широко используется установка генераторных выключателей между генератором и стороной низкого напряжения повышающего трансформатора, т.к. это обеспечивает лучшую защиту от перенапряжений. Одна из основных причин установки таких выключателей – улучшенная защита, которую он обеспечивает как для генератора, так и для повышающего трансформатора от повреждений от токов короткого замыкания, разбаланса нагрузки и несогласования фаз.

Однако, установка выключателя между генератором и повышающим трансформатором тем не менее оказывает влияние на тип и величину возникающих перенапряжений. Возникает вопрос о возникновении перенапряжений, инициированных выключателем в течение операций коммутации и в отключенном состоянии.

Совр е менный генераторный выключатель должен выполнять множество различных функций, к которым относятся:

• синхронизация генератора с основной энергетической системой

• отделение генератора от энергетической системы

• отключение токов нагрузки (с величиной, доходящей до уровня тока полной нагрузки генератора)

• отключение тока короткого замыкания, независимо от того, произошло оно на стороне энергосистемы или на стороне генератора

 • прерывание тока при выходе из синхронизма (при сдвигах по фазе до 180°).

Таким образом, применение ГВ влияет на технический уровень применяемых схем собственных нужд станции, обеспечивает существенное повышение надежности работы блоков и электростанции в целом.


Глава 1. Анализ конструкций генераторных выключателей

1.1 Основные параметры генераторных выключателей

Генераторные выключатели, устанавливаемые в цепях генераторов энергоблоков (генератор-трансформатор, укрупненных электрических блоках - несколько генераторов - трансформатор), осуществляют следующие функции:

-  оперативные: включение, отключение генератора с рабочими токами; отключение ненагруженного трансформатора; отключение генератора в режиме синхронного двигателя, т.е. обеспечивают процессы пуска, останова агрегатов;

-  защитные отключение токов КЗ в генераторе, трансформаторе и в цепях генераторного напряжения; включение на токи КЗ и отключение; включение в условиях противофазы; отключение в условиях рассогласования фаз вплоть до противофазы при ошибочной синхронизации или при выпадении генератора из синхронизма.

К характеристикам генераторных выключателей, предназначенных для работы в эксплуатации, предъявляются более высокие требования, чем к силовым выключателям на средние классы напряжения.

Проблема применения ГВ на электростанциях весьма сложна. На ранней стадии развития энергетики генератор электростанции соединялся с повышающим трансформатором или сборными шинами генераторного напряжения. Вырабатываемая генераторами электроэнергия выдавалась через повышающий трансформатор в сеть 110 или 220 кВ. При этом ГВ не применялись. Такой принцип конструирования распределительного устройства (РУ) использовался примерно до второй половины 60-х годов. К концу 60-ых, началу 70-ых годов мощность турбогенераторов возросла до 500 МВт и более. Вырабатываемая этими генераторами энергия стала выдаваться в сети с напряжением 330—500 кВ. Для облегчения эксплуатационного разграничения функций производства (машинный агрегат) и передачи (подстанция) энергии, а также получения существенного технико-экономического эффекта появилась целесообразность применения ГВ. По этим же причинам при реконструкции электростанций, работавших ранее без ГВ, предусматривается установка этих выключателей.

Сегодня широко используется установка генераторных выключателей между генератором и стороной низкого напряжения повышающего трансформатора, т.к. это обеспечивает лучшую защиту от перенапряжений. Одна из основных причин установки таких выключателей – улучшенная защита, которую он обеспечивает как для генератора, так и для повышающего трансформатора от повреждений от токов короткого замыкания, разбаланса нагрузки и несогласования фаз.

Однако, установка выключателя между генератором и повышающим трансформатором тем не менее оказывает влияние на тип и величину возникающих перенапряжений. Возникает вопрос о возникновении перенапряжений, инициированных выключателем в течение операций коммутации и в отключенном состоянии.

Существуют публикации о перенапряжениях, возникающих на высоковольтной стороне повышающих трансформаторов. Такие перенапряжения возникают, например, из-за воздействия молнии, быстрого срабатывания разъединителя, токов намагничивания. Есть также сведения о перенапряжениях, появляющихся на стороне генератора и другого оборудования, подключающегося к шине генератора. Особо выделяют перенапряжения, возникающие на низковольтной стороне повышающего трансформатора на электростанции, оснащенной генераторным выключателем.

Различают:

1.  Кратковременные перенапряжения

2.  Коммутационные перенапряжения

3.  Переходные перенапряжения, проходящие через повышающий трансформатор.

На большинстве электростанций повышающий трансформатор защищен ограничителями перенапряжения. Эти ограничители не могут во всех случаях обеспечить достаточную защиту от перенапряжений оборудования на низковольтной стороне и могут понадобиться дополнительные меры для защиты шины генератора и оборудования, подключенного к ней.

Последствия использования генераторного выключателя на подстанции при нормальных и аварийных режимах показаны в табл.1.1.

Таблица 1.1.

Последствия использования генераторного выключателя: нормальный режим и режим аварийного отключения

Режим Соединение с генераторным выключателем Устройства
Генераторный выключатель Высоковольтный выключатель Высоковольтный выключатель
Нормальный рабочий режим
1.1Разгрузка повышающего трансформатора на стороне высокого напряжения ___ Протекание пускового тока1. Возможна высокочастотная генерация на стороне высокого напряжения повышающего трансформатора (если выключатель расположен на некотором расстоянии от электростанции), феррорезонанс на стороне низкого напряжения повышающего трансформатора. ___
1.2. Устройство синхронизации со стороной высокого напряжения. Сравнительно низкое напряжение, приложенное к выключателю перед отключением ___ Сравнительно высокое напряжение, приложенное к выключателю перед отключением (особенно плохо для выключателя наружной установки с сильным загрязнением).
1.3. Съемный блок, вышедший из строя. Выключатель отключает небольшой ток (несколько процентов от номинального тока генератора). ПВН <1,0 pU 3 ___ Выключатель отключает небольшой ток (несколько процентов от номинального тока генератора). ПВН <1,0 pU 3
1.4. Снятие возбуждения с повышающего трансформатора на стороне высокого напряжения. ___ Выключатель отключает ток намагничивания, небольшое перенапряжение переключения < 2,5pU. ___
Аварийный режим
2.1. Снятие возбуждения с повышающего трансформатора на стороне высокого напряжения Выключатель отключает ток намагничивания, очень небольшое перенапряжение переключения < 2,0pU3 Выключатель отключает ток намагничивания, небольшое перенапряжение переключения < 2,5pU ___
2.2. Сброс нагрузки. Временное перенапряжение (1,4 pU). Выключатель отключает ток нагрузки, ПВН<1,9 pU3 ___ Временное перенапряжение (1,4 pU). Выключатель отключает ток нагрузки ПВН <1,7 pU
Аварийные отключения
3.1. К.з. между генераторным выключателем и генератором. Выключатель отключает ток к.з. от системы ПВН <2,7pU. Для снятия возбуждения с генератора необходимо отключить ток к.з. генератора.

1 Величина пускового тока может быть снижена синхронизированным отключением

2 Использовать информацию относительно предотвращения феррорезонанса на стороне низкого напряжения повышающего трансформатора.

3 Относится только к элегазовым генераторным выключателям, т.к. воздушные и вакуумные выключатели могут вызвать большие перенапряжения.

Одним из основных параметров, определяющих выбор выключателя, является номинальный ток отключения (Iо ном), обеспечивающий выполнение защитных функций. Как правило, при выборе выключателя принимается условие отключение максимального тока КЗ, протекающего через выключатель.

Требования к номинальному току и току отключения генераторного выключателя зависят от того, в каких генераторных цепях он установлен и какие оперативные и защитные функции на него возлагаются. Примерные современные и прогнозируемые величины номинальных токов и токов к.з. приведены в табл.1.2.[4].

Номинальное напряжение должно быть в пределах 16-30 кВ. Класс изоляции генераторных выключателей обычно устанавливается один на все номинальные напряжения – 24 или 36 кВ.

Номинальный ток в пределах 12-50 кА. Номинальный ток отключения, в зависимости от защитных функций, от номинального тока генератора до 400 кА.

Таблица 1.2.

Параметры Тип и характеристика
Гидростанций Тепловых электростанций АЭС
Номинальная мощность генераторов, МВА 200-300 200-1000 600-900 1650 2300
Номинальное напряжение, кВ 16 18-24

22

24-18

           27

Номинальный ток, кА 7-12 7-24 16-24 40-50 50
Ток к.з. генератора, кА 50 50-100 60-100 150 180

Ток генератора, поступающий через трансформатор из сети:

Действующее значение, кА

100 200 200 310 380
Амплитудное значение, кА 270 540 540 870 1030

Ток динамической стойкости и ток включения от 270 до 1000 кА (амплитуда).

В дальнейшем предполагается работа генераторных выключателей в режиме АПВ.

Установка ГВ в цепях генераторов имеет следующие основные преимущества:

1. Достигается существенное повышение надежности эксплуатации, так как при аварийных отключениях генератора обеспечивается непрерывность питания системы собственных нужд 6—10 кВ. Без ГВ любое отключение генератора, в том числе и по режимным условиям, должно сопровождаться переключением ТСН с рабочего на резервный ТСН. Это существенно снижает надежность работы энергоблоков и электростанции в целом.

2. Обеспечивается возможность синхронизации генератора с сетью посредством ГВ, а не высоковольтными выключателями, установленными за повышающим трансформатором.

3. Обеспечивается возможность отключения генераторов по режимным условиям посредством генераторных выключателей, не затрагивая схем и высоковольтного оборудования открытого распределительного устройства (ОРУ) повышенного напряжения.

4. Представляется возможным применять более экономичные схемы электрических соединений с использованием укрупненных трансформаторов и с попарным присоединением турбогенераторов к ОРУ повышенного напряжения.

5. Обеспечивается возможность применения рабочих и резервных ТСН одинаковой мощности, что приводит к снижению токов к.з. В ряде случаев, например для тепловых электростанций с турбогенераторами мощностью 320 МВт, обеспечивается возможность применения более дешевых серий КРУ с меньшими токами отключения.

6. При наличии на электростанции более двух генераторов согласно нормам технологического проектирования ТЭС допускается установка одного резервного ТСН. Без ГВ требуется установка двух ТСН, что увеличивает стоимость и усложняет схему питания системы собственных нужд станции.

1.2 Схемы применения генераторных выключателей

Выбор типа и места установки ГВ определяется схемой и режимом работы блока электростанции, а также способом питания и ответственностью системы собственных нужд. При чисто блочной схеме выдачи мощности (генератор Г—повышающий трансформатор ПТ) генераторный выключатель в ряде случаев можно не устанавливать, а выполнение необходимых коммутационных операций возложить на коммутационный аппарат со стороны высшего напряжения. На рис. 1.2 показана схема соединения генератора с повышающим трансформатором без ГВ [5].

Рис.1.2. Схема блока генератор - повышающий трансформатор без генераторного выключателя

Питание системы собственных нужд блока в нормальных условиях обеспечивается через выключатель высшего напряжения (В1). В случае планового или аварийного отключения блока питание системы собственных нужд автоматически переключается с трансформатора собственных нужд ТСН1 на ТСН2 через выключатели В2, ВЗ и В4. Во время строительства и ввода в эксплуатацию станции питание ее системы собственных нужд также осуществляется от общестанционного ТСН2. При повреждении ТСН1 ток к.з., текущий от генератора через место повреждения в ТСН1, отключается на стороне высшего напряжения выключателем В1. За счет большой энергии, выделяемой в ТСН1 при повреждении, бак его может быть разрушен до отключения тока к.з. выключателем В1. Для защиты от повреждений в системе собственных нужд генератора Г и ПТ применяется ГВ (рис. 1.3).

Рис.1.3.

Для схем с укрупненными электрическими блоками на ГЭС (рис.1.4 – 1.6) токи КЗ от системы и других генераторов через выключатель превышают токи КЗ от генератора в 3-6 раз.

Установка ГВ в схеме блока Г—ПТ уменьшает перегрузки генератора и ТСН при несимметричных к.з. в сети высшего напряжения и при неправильной синхронизации. Это связано с тем, что выключатели на стороне высшего напряжения имеют обычно меньшее время отключения по сравнению со временем отключения ГВ. Поэтому при повреждении в цепи ГВ сначала отключается выключатель В1 па стороне высшего напряжения, а затем ГВ. ТСН коммутируется выключателем В2 схемы собственных нужд. Защита от повреждений в ПТ или ТСН может осуществляться либо с помощью ГВ, либо снятием возбуждения с генератора. Применение ГВ в данном случае предпочтительно, так как позволяет сократить продолжительность тока к.з. с 4—5 с до 0,06—0,1 с. При этом на несколько порядков уменьшается выделяемая энергия, пропорциональная , где I—ток к.з., t—длительность тока к.з., что позволяет резко уменьшить объем и последствия повреждений.

Имеются решения, когда по указанным причинам в цепи генератора установлен выключатель нагрузки - аппарат, рассчитанный на выполнение только оперативных функций выключателя, а защитные функции возложены на выключатель ВН. Это облегчает условия работы выключателя ВН и управления агрегатом.

Как показывают расчеты, указанные решения недостаточны для защиты трансформатора при внутренних КЗ, так как продолжительность тока КЗ при отсутствии выключателя определяется временем гашения поля генератора, которое составляет порядка 1,5 с. Такое время подпитки дуги КЗ в трансформаторе приводит к разрушению бака, возгоранию масла и обмоток трансформатора. Отечественный и зарубежный опыт это подтверждает, после такой аварии трансформатор не восстанавливается.

При наличии выключателя в цепи генератора ток КЗ прерывается за 0,05-0,1 с. В этом случае, как показывает практика, разрушение бака трансформатора не происходит и поврежденный трансформатор восстанавливается.

Поэтому установку в цепи генератора выключателя, обеспечивающего отключение тока КЗ от генератора, следует считать обязательной и это будет соответствовать ГОСТ 12.1.010 "Взрывобезопасность. Общие требования." Пункт 2.6 "Предотвращение возникновения источника инициирования взрыва должно быть обеспечено: ...применением быстродействующих средств защитного отключения возможных электрических источников инициирования взрыва."

Что касается отключения тока КЗ от системы, то как показывает практика, оно может быть возложено на выключатель ВН, при этом время воздействия на оборудование тока подпитки КЗ от энергосистем будет снижено, а ощутимых последствий по снижению надежности из-за перевода питания сети собственных нужд на резервный трансформатор не ожидается.

Применение ТСН на станциях выполняется по схемам с верхней (вариант I) и нижней (вариант II) перемычкой (рис. 1.7). Особенности упомянутых схем хорошо иллюстрируются в схеме объединенного блока. При повреждении ТСН1 или ТСН2 в схеме с верхней перемычкой необходимо отключать весь блок. При повреждении ТСН1 или ТСН2 в схеме с нижней перемычкой ГВ1 или ГВ2 соответственно отключают аварийно только один блок из двух. Оба варианта по надежности и затратам практически равноценны. Выбор схемы включения ТСН определяется ответственностью системы собственных нужд. В связи с этим на АЭС предпочтение отдается схеме с нижней перемычкой.

Рис.1.7. Упрощенная схема электростанции с двумя повышающими трансформаторами.


Имеются и другие схемы, в которых применение ГВ обеспечивают высокую гибкость, надежность системы и экономическую эффективность. Так, в схеме объединенных и укрупненных блоков применяется чередование схем с верхней и нижней перемычками. Ряд отечественных и зарубежных станций с крупными блоками для повышения надежности питания системы собственных нужд комплектуется дополнительным резервным дизель-генераторным источником питания.

Для схем с генераторными выключателями, обеспечивающими отключение токов КЗ только от генераторов, необходимо применение соответствующей логики действия электрических защит.

Проведенные предварительные проработки показывают, что изменения в логике действия защит будут в основном касаться дифференциальных защит генератора, блочного трансформатора и блока.

Дифференциальная защита генератора и дифференциальная защита блока должны сначала действовать на отключение выключателя ВН в укрупненных электрических блоках и на отключение выключателей неповрежденных цепей генераторов. После отключения указанных выключателей должен отключаться выключатель поврежденной цепи, затем должен включаться выключатель ВН для восстановления питания собственных нужд, а в укрупненных электрических блоках могут включаться в сеть генераторы с неповрежденными цепями.

Дифференциальная защита блочного трансформатора должна действовать одновременно на отключение выключателя ВН и выключателя генератора поврежденной цепи.

В зону действия дифференциальной защиты генератора следует включать генераторный выключатель.

1.3 Токоведущая система и система контактов

Выпускаемые промышленностью ГВ имеют различные электрические схемы. Рассмотрим основные из них, поясняющие принцип работы ГВ.

Наиболее простая схема (рис. 1.8, а) содержит главные 1 и дугогасительные 2 контакты. Для этой схемы в отключенном положении выключателя контакты 2 всегда разомкнуты.

Включение выключателя выполняют либо главными контактами 1 (контакты 2 при этом могут оставаться в разомкнутом состоянии или замыкаться после замыкания контактов 1), либо дугогасительными контактами 2, после которых замыкают главные контакты 1.

Порядок оперирования при отключении: размыкаются контакты 1, ток из главной цепи переходит в цепь контактов 2, а затем размыкаются контакты 2. Если во включенном положении контакты 2 разомкнуты, то по команде на отключение выключателя до начала размыкания контактов 1 замыкаются контакты 2 (только на время оперирования). После этого отключение происходит, как описано выше.

Рис.1.8. Основные электрические схемы генераторных выключателей.

В схеме рис. 1.8, б при включенном положении выключателя контакты 1, 2 и 3 замкнуты. Обязательным элементом такого выключателя является отделитель 3. Порядок оперирования при отключении: размыкаются контакты 1, после этого — контакты 2 и затем уже без тока размыкаются контакты 3, после чего замыкаются контакты 2. Контакты 2, размыкающиеся только на время оперирования, принято называть импульсными. Включение осуществляется либо главными контактами 1, либо контактами отделителя 3.

Схемы рис. 1.8, а и б обычно применяются при Iо.ном, не большем 100 кА. Электрическая схема ГВ с Iо.ном, большим 100 кА, приведена на рис. 1.8,в. По сравнению с описанными выше схемами она снабжена шунтирующим резистором 4 и вспомогательным контактом 5. Включение ГВ осуществляется либо контактом 1, либо контактом 3. Отключение отличается тем, что после размыкания дугогасительных контактов 2 ток переходит в цепь резистора 4, ограничивается им, а затем прерывается вспомогательным контактом 5. [5].

Одним из основных недостатков ГВ является проблема переброса тока из главной токоведущей цепи в цепь дугогасительных контактов. Так как генераторное напряжение не велико, а мощность большая, то возникают большие токи. При перебросе 95% тока должно быть отправлено в дугогасительную цепь, что вызывает большое возмущение в системе. За счет этого возмущения возникает, так называемая дуга переброса, что приводит к оплавлению контактов.

Так как ГВ являются выключателями на большие токи, то возникает проблема с контактными системами. Происходит оплавление, сваривание контактов, что приводит к отказу аппарата при отключении. Решением является использование контактов из тугоплавких материалов (кирита); использование нескольких ярусов контактов в токоведущей системе с целью последовательного переброса тока из большего контура в меньший, что уменьшает индуктивность и облегчает условия переброса, при которых не возникает дуга переброса. Необычное решение этой проблемы реализовано в выключателе НЕ фирмы «АВВ» на напряжение 24кВ, отключаемый ток до 100кА, номинальный ток 12кА. На рис. 1.9 изображена схема его дугогасительного устройства.


Рис. 1.9. Дугогасительное устройство генераторного выключателя НЕ «АВВ»

I - вводы; 2 – катушка магнитного дутья; 3 – неподвижный дугогасительный контакт, он же металлическое дугогасительное сопло; 4 – подвижной дугогасительный контакт, он же – второе сопло; 5 – главный неподвижный контакт; 6 – главный мостиковый контакт; 7 - изоляторы; 8 – компрессионный поршень; 9 – изоляционный вал-тяга; 10 – камера высокого давления;

При отключении производится перемещение детали, которая выполняет одновременно функции Главного и дугогаситепьного контакта, дугогасительного сопла и компрессионного поршня. Сначала размыкаются главные контакты 5 и 6, потом дугогаситепьные 3 и 4. Внутри неподвижного соплообразного дугогаситепьного контакта помещена катушка магнитного дутья 2. При размыкании контактов дуга приходит в движение в магнитном поле и перекачивает газ в камеру высокого давления. Благодаря этому снижается эрозия и разрушение дугогасительных контактов. В случае, когда приходится отключать малый ток, небольшое давление в этой камере создается с помощью компрессионного поршня.

Также при отключении присутствует большое значение апериодической составляющей. На примере французкого генераторного выключателя FKG2S 24кВ, 63кА на рис. 1.10 видно что ток не проходит через ноль.

Рис. 1.10 Ток короткого замыкания с апериодической составляющей

На рис. 1.11,1.12 показано отключение дуги выключателем FKG2S за 18.4 мс, напряжение на дуге достигает 4.8 кВ в момент отключения.



Рис. 1.11. Осциллограммы тока Рис. 1.12. Напряжение на дуге в короткого замыкания и напряжения момент отключения.

Благодаря запасу давления газа за счет энергии дуги и эффекта автогенерации выключатель FKG2S успешно гасит дугу при повторном проходе тока через ноль. Это дает возможность отключать токи с большой постоянной времени апериодической составляющей.

В качестве примера отключения можно рассмотреть отключение генераторного блока 800 МВт выключателем нагрузки КАГ-24 [7].

Выключатель нагрузки КАГ-24 имеет четыре контакта, размыкающихся в определенной последовательности. Схема контактов полюса выключателя нагрузки КАГ-24 показана на рис. 1.10. При отключении генератора сначала начинает расходиться главный токоведущий контакт выключателя нагрузки 1. Через 20 - 30 мс после начала расхождения главного токоведущего контакта начинает отключаться основной дугогасительный контакт 2. Еще через 20 - 30 мс начинает расходиться вспомогательный дугогасительный контакт 3, последовательно с которым включен резистор 140 Ом. К этому времени должно произойти отключение тока основным дугогасительным контактом. Ток генератора, ограниченный резистором, окончательно гасится вспомогательными дугогасительными контактами. Затем отключаются контакты отделителя 4.

Рис. 1.10 Схема контактов выключателя нагрузки КАГ-24:

I - главный токоведущий контакт; 2 - контакт основной дугогасительной камеры; 3 - контакт вспомогательной дугогасительной камеры; 4 - контакт отделителя


Ни в одном из случаев отказов выключателя нагрузки КАГ-24 повреждений его дугогасительных камер не было. Все повреждения отмечались только в камере главных токоведущих контактов. Эти контакты размыкаются без напряжения на них, поскольку в начале расхождения контактов они шунтированы замкнутыми контактами основной дугогасительной камеры. Отключение тока нагрузки дугогасительными камерами происходит при еще не полностью разошедшихся главных токоведущих контактах. Камера главных токоведущих контактов не имеет дутья. Все эти обстоятельства требуют определения выдерживаемого напряжения главных токоведущих контактов в процессе коммутаций.

Осциллограммы токов и напряжений генератора в момент отключения показаны на рис. 1.11.


Рис. 1.11. Осциллограммы токов и напряжений в процессе отключения КАГ-24 НВГРЭС с применением РОМ

Из рис. 1.11 видно, что до отключения амплитуды фазных токов генератора составляли 450 - 470 А при амплитуде фазного напряжения 18,6 кВ. Приблизительно за два периода до отключения выключателя нагрузки амплитуды токов возрастают до 3,5 кА, а амплитуда фазного напряжения несколько снижается (до 18,2 кВ). Такое увеличение тока связано, видимо, с работой автомата гашения поля и переходом генератора из режима синхронного двигателя в режим асинхронного электродвигателя, в результате чего генератор набирает нагрузку (до 90 Мвар)

Ток отключения, измеряемый через трансформатор тока, практически воспроизводит ток отключения основной дугогасительной камерой, поскольку ток, отключаемый вспомогательной дугогасительной камерой, несоизмеримо меньше и воспринимается на осциллограмме как нулевая линия.

В зависимости от времени подачи импульса на автомат гашения поля отключение выключателем нагрузки генератора может происходить как при достаточно малом токе, так и при большом.

Для выяснения влияния отключаемого тока на восстанавливающееся напряжение были проведены расчеты по общепринятой методике. Программа расчета учитывала параметры всех основных элементов схемы генераторного присоединения:

генератор (индуктивность Ld" и эквивалентная емкость Соэ);

блочный трансформатор (индуктивность рассеяния с учетом ее уменьшения при высоких частотах и эквивалентная емкость на землю с учетом емкости между обмотками ВН и НН);

емкости оборудования генераторного блока на стороне 24 кВ.

Основные результаты расчетов при отключении генераторного блока 800 МВт в двигательном режиме приведены далее (числитель - восстанавливающееся напряжение на контактах основной дугогасительной камеры, знаменатель - вспомогательной).


Расчеты показывают, что восстанавливающиеся напряжения при отключении генераторного блока в двигательном режиме, хотя и зависят от отключаемого тока (500 или 3500 А), но существенно ниже нормируемой величины ПВН (переходного восстанавливающегося напряжения).

Следует, однако, учитывать, что расчеты проводились для отключения токов при естественном переходе его через нуль. Мощное дутье в дугогасительных камерах, которое рассчитано на отключение номинального тока нагрузки (24 кА), существенно меньшая амплитуда отключаемых токов с применением РОМ по сравнению с номинальным током не позволяют исключить возможность среза тока.

Расчеты показывают, что срез тока 90 А дополнительной дугогасительной камерой (амплитуда тока, отключаемая дополнительной дугогасительной камерой в рассматриваемом режиме) может увеличить перенапряжения на контактах выключателя нагрузки до 18 кВ, что ниже нормированной величины ПВН 24,5 кВ.

Если отключение генератора происходит до повышения токов, т.е. при токах до 500 А, то снижается ток, отключаемый вспомогательной дугогасительной камерой, до 10 - 20 А. Срез таких токов не приводит к перенапряжениям выше 5 кВ.

Меньшие отключаемые токи могут сократить время гашения дуги дугогасительными камерами. В этом случае расстояния между главными токоведущими контактами уменьшаются по сравнению с таковыми при гашении номинального тока, а следовательно, отключение может происходить при более низком значении межконтактной электрической прочности.

1.4 Параметры современных генераторных выключателей

Элегазовый выключатель с двумя ступенями давления изготовляется японской фирмой Mitsubishi на напряжение 24 и 36 кВ, номинальные токи 16кА при естественном охлаждении и 36 кА при обдуве воздухом совместно с токопроводом пофазно-экранированного шинопровода. Давление элегаза 1,5/0,3 МПа. Он может применяться как выключатель на ГАЭС и ГЭС с генераторами до 300 МВА, на ТЭС и АЭС он может применяться как генераторный выключатель нагрузки, или как генераторный выключатель с ограниченной мощностью отключения отключающий только ток к.з. генератора мощностью до1000 МВА. Достоинством этого выключателя является относительная бесшумность в работе и допустимость большого количества отключений номинального тока (16кА – 1000 раз). Недостатком являются относительная сложность конструкции, наличие компрессора (для рекомпрессии элегаза), значительно осложненная процедура ревизии и ремонта, заключающаяся в необходимости откачки элегаза, затрудненности доступа к токоведущим деталям при ревизии и ремонте и необходимости осушки внутренней поверхности кожуха и элегаза перед повторным вводом в эксплуатацию. Масса полюса выключателя в два раза превышает массу полюса выключателя Brown, Boveri на такие же параметры.

Фирма Brown, Boveri (Швейцария) начала выпускать мощные генераторные выключатели серии DR с 1969 г. Благодаря постоянно проводимым исследованиям и опытно-конструкторским работам номинальный ток выключателей серии DR доведен до 50000 А, а ток отключения до 250 кА.

Токи от 10 до 50 кА охватывает 7 типоисполнений. Главная токоведущая система выключателя и отделителя состоит из подвижного контакта, выполненного в виде медной трубы, и неподвижных контактов в виде розетки, содержащей около 200 посеребренных, подпружиненных контактных пальцев. Это основное типоисполнение при естественном охлаждении обеспечивает номинальный ток 10 кА при частоте 60 Гц и 11 кА при частоте 50 Гц. При установке выключателя в пофазно-экранированный продольно-продуваемый шинопровод, когда выключатель обдувается тем же потоком воздуха, что и шинопровод, номинальный ток выключателя увеличивается до 20 кА. Номинальный ток 24 кА достигается охлаждением токоведущего контура деионизированной проточной водой. Если выключатель установлен в продольно-продуваемый шинопровод, то его номинальный ток достигает 34 кА.

У выключателей на номинальные токи 40 и 45 кА, кроме водяного охлаждения токоведущих частей, охлаждается также и кожух.

Номинальный ток 50 кА обеспечивается, если выключатель водяного охлаждения смонтирован в продольно-продуваемом шинопроводе. Все контакты главной токоведущей цепи имеют надежное серебряное покрытие, поэтому максимальное превышение температуры нагрева принято равным 65 при расчетной окружающей температуре 40(допустимая температура нагрева 105).

Допустимы кратковременные температуры нагрева до 150 без повреждения изоляции, ухудшения переходных сопротивлений и нарушения механических характеристик.

Характеристики, присвоенные выключателям серии DR, были подтверждены типовыми испытаниями. Испытания на механическую стойкость проводились 5000 циклами ВО при нагретой контактной системе до предельно допустимой по нормам температуре.

Фирма Mitsubishi разработала генераторный выключатель тип 20-SFW-110.В табл.1.3. приведены основные параметры выключателя [4].


Таблица 1.3.

Параметры Значения
Номинальное напряжение, кВ 24 и 36

Номинальный ток, кА

при естественном охлаждении

16
при принудительной конвекции, охлаждение потоком продольно обдуваемого шинопровода 36
Номинальный ток отключения, кА
симметричный ток 110
асимметричный ток 144
Время отключения, периоды 5
Время включения, с 0,15
Ток включения и динамической стойкости, кА (амплитуда) 360
Двухсекундная термическая стойкость, кА 144

Выключатель прошел все предусмотренные нормами виды типовых испытаний.

При испытании на нагрев оболочка выключателя выполняла роль «обратного» провода.

При длительной нагрузке током 16 кА и естественном охлаждении наибольшее превышение температуры контактных деталей было равно 44(при допустимой норме 65  для посеребренных контактов). При длительном токе нагрузки 36 кА и продольном обдуве шинопровода и выключателя воздухом, при производительности вентилятора 250 наибольшее превышение температуры было в пределах 53. Как показали дополнительные расчеты, выключатель будет соответствовать номинальному току 36 кА, если длина пофазно-экранированных шинопроводов не превышает 35 м.

Возможность отключения токов с большой апериодической составляющей, когда ток в одной из фаз не переходит через нулевое значение, было проверено расчетным путем, при том в расчет были введены величины падения напряжения на дуге, полученные экспериментальным путем (порядка 9 мОм при отключаемом токе 110 кА и 25 мОм при токе 60 кА). Большое внимание при исследованиях было уделено коммутационному ресурсу контактов. В условиях эксплуатации выключателей на ГАЭС дважды в сутки происходит переключение с генераторного на двигательный режим, причем по условиям работы гидротурбин при этом практически должен отключаться номинальный ток 16 кА.

Поскольку по техническим условиям ревизия и смена контактов должна осуществляться не чаще, чем один раз в три года, то ресурс контактов должен обеспечить не менее 365*2*3=2200 отключений до ревизии.

Для подтверждения этого требования было проведено 1000 отключений в однофазном режиме тока 16,3 кА при длительности горения дуги 0,65-0,75 периода. В процессе испытаний была установлена минимальная длительность горения дуги 0,2-0,35 периода.

Технические характеристики элегазовых генераторных выключателей, выпускаемых компанией АББ представлены в табл.1.4 и табл. 1.5. Конструкции выключателей и их основные размеры показаны на рис.1.17 – 1.19.

Рис 1.17. Генераторный выключатель типа HEK

1 – трансформатор тока, 2 – заземлитель, 3 – силовой выключатель, 4 – разъединитель, 5 – корпус выключателя.


Таблица 1.4.

Технические данные выключателя типа HEK/HEI.

Параметры выключателя HEK1 HEI1 HEK2 HEI2 HEK3 HEK4 HEK5 HEK6
Номинальное напряжение кВ 24 24 24 24 24 24 24 24
Испытательное напряжение относительно земли 50Гц, 1 мин кВ 60 60 60 60 80 80 80 80

Для промежутка разъединителя 1

кВ 70 70 70 70 88 88 88 88
Испытательное напряжение грозового импульса 1,2/50 мкс кВ 125 125 125 125 150 150 150 150

Для промежутка разъединителя 1

кВ 145 145 145 145 165 165 165 165

Номинальный ток2 3 при естественном охлаждении 50 Гц

А 7000 8000 8500 10000 11000 13000 11500 13500

Номинальный ток2 3 при естественном охлаждении 60 Гц

А 7000 8000 8000 9500 11000 12500 11500 13000

Номинальный ток2 3 при вынужденном охлаждении 50+60 Гц

А - - - - 16500 20000 16500 20000
Номинальный ток отключения кА 63 63 63 63 100 100 120 120
Номинальный ток включения кА 190 190 190 190 300 300 360 360

1 только для варианта с разъединителем

2 номинальный ток соответствует окружающей температуре мах 40оС.

3 Температура для токоведущей части выключателя: для проводников 90 оС;


Рис 1.18. Генераторный выключатель типа НЕК с встраиваемым заземлителем и трансформатором тока в баковом исполнении.

1 – трансформатор тока, 2 – заземлитель, 3 – силовой выключатель, 4 – привод силового выключателя, 5 – разъединитель, 6 – бак высокого давления, 7 – компрессор, 8 – блок управления, 9 – окно для ремонта, 10 – предохранительные окна.

Таблица 1.5.

Монтажные параметры для генераторного выключателя типа НЕК, мм.

Тип

A1

B3

C3

D

F2

G H

HEK1

HEK2

1200 396 4133 900

1600-

2867

740 1320

HEK3

HEK4

1400 4020 4800 1124

1600-

2867

872 1320

HEK5

HEK6

1400 4020 4800 1124

1700-

2967

872 1320

1 Возможны другие размеры

2 После установки

3 Зависит от расстояния между фазами


Рис 1.19. Схема генераторного выключателя типа HG в баковом исполнении с встраиваемыми трансформатором тока и трансформатором напряжения.

1 – дугогасительная камера, 2 – привод, 3 – портал, 4 – камера (бак), 5 – блок управления, 6 – шина заземления, 7 – заземлительный выход для корпуса, 8 – подножник, 9 – механический указатель положения, 10 – основной токоподвод, 11 – трансформатор напряжения, 12 – трансформатор тока электромагнитный.

Таблица 1.6.

Технические данные для генераторных выключателей типа HG.

Параметры
Номинальное напряжение кВ 17,5
Испытательное напряжение относительно земли 50/60Гц, 1 мин кВ 50
Испытательное напряжение грозового импульса 1,2/50 мкс кВ 110

Номинальный ток 50/60 Гц1 для конструкции в корпусе при естественном охлаждении

А 5000
Номинальный ток отключения кА 50
Номинальный ток включения (амплитуда) кА 138

1 Номинальный ток соответствует окружающей температуре мах 40оС. Температура для токоведущей части выключателя: для проводников 90 оС;



Для выявления областей больших токов и больших потерь, а также степени ограничения тока на разных частотах под влиянием поверхностного эффекта был проведен двумерный конечно-элементный анализ распределения тока в отдельных компонентах.

Для повышения точности модели итерационный процесс подкреплялся физической проверкой результатов, что позволило в конечном итоге найти оптимальное поперечное сечение проводника и идеальное распределение тепловых нагрузок в конструкции.

Ребра специальной конструкции, расположенные вокруг корпуса выключателя, увеличивают площадь его поверхности, способствуя тем самым максимальной теплоотдаче. Принудительное воздушное охлаждение , улучшающее конвективный теплообмен, позволяет повысить номинальный ток с 24 кА (при естественном охлаждении) до 38 кА.

Выводы

В данной главе рассмотрены особенности конструкции генераторных выключателей и преимущества установки их в генераторных цепях. При анализе отключаемых токов генераторных выключателей на различные классы напряжения при протекании токов к.з. от генератора и от системы выяснено, что современные генераторные включатели на напряжение 16-30 кВ способны отключить токи к.з. до 275кА . На основании этого были рассмотрены основные схемы включения ГВ на подстанциях. Приведены параметры и конструкции элегазовых генераторных выключателей ведущих зарубежных фирм. На основе чего можно говорить об актуальности проектирования элегазового генераторного выключателя 10кВ, 63кА, 8000А.


Глава 2. Взаимодействие выключателя с сетью

2.1 Анализ переходного восстанавливающего напряжения

При отключении короткого замыкания любого вида на контактах выключателя после погасания дуги восстанавливается переходное напряжение, обусловленное собственными параметрами сети в месте установки выключателя.

Формы ПВН в реальных сетях могут быть обобщены и заданы в виде огибающих, определяемых двумя параметрами: напряжением , условным временем его достижения ПВН  (рис.2.1) для выключателей с кВ. Из-за влияния емкости со стороны источника питания происходит запаздывание роста ПВН на нормированное время  [1].

Рис. 2.1. Номинальные характеристики ПВН, определяемого двумя параметрами

1 – условная граничная линия ПВН; 2 – линия запаздывания ПВН (параллельная граничной линии)

Параметры ПВН определяются следующими соотношениями:

 (2.1)

, (2.2)

для выключателей с  кВ:

                                                                           (2.3)

                                                                                        (2.4)

где  - полюсное возвращающее напряжение,  - коэффициент первого гасящего полюса (при трехфазном коротком замыкании),  - коэффициент превышения амплитуды.

Для выключателей с 35 кВ =1,5.

Значения , составляющее от 1,4 до 1,54, приведены в ГОСТ Р 5265 – 2006.

Номинальные характеристики ПВН для генераторных выключателей приведены в табл. 2.1

Таблица 2.1

Номинальные характеристики генераторных выключателей

,

кВ

,

кА

,

кВ

,

мкс

,

мкс

,

кВ/мкс

6/7,2 80 13,3 3,8 1 3,5
10/12 50 22,0 6,2 1 3,5
10/12 63 22,0 5,5 1 4,0
15/17,5 100 32,2 7,2 1 4,5
20/24 100 44,2 9,9 1 4,5
20/24 125 44,2 8,8 1 5,0
20/24 160 44,2 8,8 1 5,0
24/26,5 160 48,8 8,9 1 5,5
24/26,5 200 48,8 8,9 1 5,5

 - скорость ПВН.

2.2 Расчет переходного восстанавливающего напряжения

По данным табл. 2.1

=22 кВ, =5,5 мкс, =1 мкс и =4 кВ/мкс

Находим:

 кВ

 мкс

 мкс

По полученным данным строим характеристику ПВН (рис. 2.2)


Рис. 2.2. Характеристика переходного восстанавливающего напряжения

1 – условная граничная линия ПВН; 2 – линия запаздывания ПВН; 3 - кривая реального ПВН

2.3 Анализ влияния малых индуктивных токов

При отключении малых токов, дуга, как правило, подвергающаяся интенсивному воздействию дугогасящего вещества, может погаснуть ранее момента перехода отключаемого тока через нулевое значение. Это явление, называемое обычно срезом тока, возникает чаще всего при отключении токов намагничивания холостых трансформаторов или реакторов, составляющих единицы-десятки ампер.

Физическая картина рассматриваемого явления может быть проанализирована в расчетной схеме рис.2.1,а.

В этой схеме , - индуктивность и емкость источника ЭДС;  - индуктивность соединительных шин; ,  и  - параметры схемы замещения отключаемого электрооборудования (трансформатора или реактора).

Рис. 2.3. Стилизованные осциллограммы тока и напряжения (б) в схеме замещения (а)

Срез тока, как правило, происходящий на ниспадающей части отключаемого синусоидального тока (рис.2.3,б), обусловлен возбуждением высокочастотных колебаний в контуре  -  -  при интенсивной деионизации канала дуги и резком изменении падения напряжения на нем. При этом суммарный ток (высокочастотная составляющая, наложенная на составляющую промышленной частоты) проходит через нулевое значение и дуга гаснет. После обрыва тока в выключателе возникает колебательный процесс в контуре - , обусловленный энергией, в основном запасенной в магнитной цепи трансформатора или реактора -  ( - ток в индуктивном элементе в момент обрыва тока в выключателе). В колебательном процессе обмена эта энергия оказывается запасенной в электростатическом поле емкости , что может привести к существенному повышению напряжения на ней. Максимальное напряжение на отключаемом оборудовании может быть определено, исходя из выражения для энергетического баланса (при пренебрежении потерями энергии во время переходного процесса, моделируемыми в виде потерь на сопротивлении  ( рис. 2.3,а):

 , (2.5)

где  - напряжение на емкости  в момент обрыва тока в выключателе.

Из выражения (2.5) следует

 (2.6)

где  - характеристическое сопротивление схемы замещения отключаемого элемента.

Стилизованные осциллограммы отключаемого тока и напряжений показаны на рис. 2.3,б.

Со стороны источника также возникает высокочастотный процессобмена энергии определяемый относительно небольшой энергией, запасенной в индуктивности источника, и, следовательно, характеризующийся малой амплитудой колебаний. Частота высокочастотных колебаний в схеме замещения отключаемого оборудования определяется как . Напряжение, восстанавливающееся на контактах выключателя, показано на рис. 2.3,б штриховкой. Первый пик этого напряжения называется пиком гашения, второй - восстановления напряжения, зависящим в основном от величины тока среза  и параметров отключаемой цепи.

Повышение коммутационного ресурса комбинированных генераторных выключателей может быть достигнуто путем применения вакуумных дугогасительных камер, характеризующихся нестабильностью горения дуги при малых отключаемых токах. Ток среза в этих камерах колеблется в диапазоне 5…30 А. Согласно экспериментальным данным ток среза зависит не только от типа дугогасительного устройства, но и от величины емкости, шунтирующей выключатель :

 (2.6)

( - в фарадах,  - в амперах),

где  - экспериментальный коэффициент; =0,5 – для воздушных, маломасляных и элегазовых выключателей, =0,03 – для вакуумных выключателей.

Явление среза тока является актуальным не только для элегазовых выключателей. Одним из способов решения это проблемы является установка ограничителей перенапряжения, по обе стороны от выключателя.

2.4 Анализ влияния сквозных токов короткого замыкания

Стойкость аппарата при сквозных токах к.з. определяет его способность противостоять механическим и тепловым воздействиям, возникающим при прохождении этих токов через включенный аппарат. Стойкость аппарата характеризуется наибольшим пиком (электродинамическая стоимость) , равные , начальным действующим значением периодической составляющей  равным , среднеквадратическим значением тока за время его протекания (термическая стойкость) , которое обычно не менее , и временем протекания тока к.з.  (временем к.з.).

Учитывая сказанное, параметр  выключателя может приниматься по току КЗ от генератора при условии обеспечения выключателем электродинамической и термической стойкости к сквозному току КЗ - току КЗ от системы.

В качестве примера в табл.2.2 приведены параметры выпускаемых в настоящее время в РФ и фирмами "ABB High voltage Technologies" и "GEC ALSTHOM" выключателей, которые выбраны отдельно с привязкой к токам КЗ от системы и к току КЗ от генератора, последние отмечены знаком *.

Таблица 2.2

Параметры генераторных цепей Параметры выключателей Тип

Изготовитель

, кВ

, А

Токи КЗ, кА

, кВ

, А

, А

К-1 К-2
1 18,0 6640 93,6 27,3

20,0

20,0

24,0

17,5

12500 12500

8000 12000

8000

160 *63 *63 100

*63

2,55 3,79 3,79 3,00

3,79

ВВГ-20

ВЭГ-20 НЕК2

НЕСЗ

HG1 3

ОАО, ЭА, С-П

ОАО, ЭА, С-П

ABB

ABB

ABB

2 15,75 9490 79 38,6

20,0

20,0

24,0

12500 12500 10000

160

*63

100

2,55

3,2

2,55

ВВГ- 20 ВЭГ- 20 IKCNI

ОАО, ЭА, С-П ОАО, ЭА, С-П

G-A

3 20,0 11950 92,0 55,0

20,0

20,0 24,0

12500 12500 12000

160

*63

100

2,55 3,72 3,00 ВВГ- 20 ВЭГ- 20 НЕСЗ ОАО, ЭА, С-П ОАО, ЭА, С-П ABB
4 20,0 18700 138 76,6

20,0

36,0 24,0

20000 24000 24000

160

160

*100

2,55 2,55 3,52 ВВГ- 20 НЕС 7/8 НЕС 4

ОАО, ЭА, С-П

ABB

ABB

5 24,0 23500 154 99,1

36,0

24,0

24000 24000

160

*100

2,55 3,93 НЕС 7/8 НЕС 4

ABB

ABB

6 24,0 23500 169 99,1

36,0

24,0

24000 24000

*160

*100

2,69 4,30 НЕС 7/8 НЕС 4

ABB

ABB

7 10,5 7400 140 20,3

20,0

20,0

17,5

20,0

12500

12500

8000

8000

160

*63

*63

*90

2,55 5,66 5,66 4,00 ВВГ- 20 ВЭГ- 20 HG1 3 ВГМ-20

ОАО, ЭА, С-П ОАО, ЭА, С-П ABB

ОАО, ЭА, Н-Т

8 10,5 3600 80 15,0

20,0

10,0

24,0

17,5

6300

5000

10000

8000

90

*63

100

*63

2,55 3,23 2,80 3,20 МГУ-20 МГГ- 10 IKCNI HG1 3

ОАО, ЭА, Н-Т ОАО, ЭА, Н-Т

G-A

ABB

9 13,8 5350 100 16,1

20,0

20,0

20,0

24,0

17,5

12500 12500

6300 12000

6300

160

*63

105

100

*50

2,55 4,00 2,55 3,00 5,10

ВВГ-20

ВЭГ- 20 МГУ-20 НЕСЗ HG12

ОАО, ЭА, С-П ОАО, ЭА, С-П ОАО, ЭА, Н.Т ABB

ABB

10 13,8 7700 170 32,0

20,0

24,0

17,5

12500 12000

8000

*63

*100

*63

6,88 4,34 6,88 ВЭГ- 20 НЕСЗ HG1 3

ОАО, ЭА, С-П ABB

ABB

11 15,75 10400 190 42,0 20,0 24,0 12500 12000

*63

*100

7,69 4,85 ВЭГ- 20 НЕСЗ ОАО, ЭА, С-П ABB

ОАО, ЭА, С-П - ОАО высоковольтного оборудования, С-Петербург;

ОАО, ЭА, Н-Т - ОАО "Нижнетуринский электроаппаратный завод";

ABB - "ABBHigh Voltage Technologies";

G - A - "GEC ALSTHOM"

Из табл.2.2 видно, что  - коэффициенты электродинамической стойкости выключателей, обеспечивающих отключение только тока КЗ от генератора, должны превышать стандартное значение 2,5 в 1,05-3 раза для обеспечения электродинамической стойкости выключателей к токам КЗ от системы. Термическая стойкость должна быть увеличена в  раза или должно быть уменьшено время протекания тока КЗ от системы по отношению к нормативу (3 с) в  раза. Последнее целесообразно использовать, если время протекание тока КЗ сокращается не более чем до 1,5 с, что при современных средствах защиты вполне приемлемо. В остальных случаях следует учитывать совместно уменьшение времени воздействия тока КЗ и конструктивное увеличение термической стойкости выключателя.

Исполнение выключателей с повышенной электродинамической и термической стойкостью предусматривается пп. 3.5.1, 3.5.2 ГОСТ 687 "Выключатели переменного тока на напряжение свыше 1000 В. Общие технические условия".

Анализ конструкций современных выключателей показывает, что эти требования выполнимы, у ряда выключателей =3, а установленный на Усть-Илимской ГЭС выключатель нагрузки имеет =13.

Повышение требований к электродинамической и термической стойкости для существующего ряда генераторных выключателей и доработка выпускаемых выключателей до уровня, отвечающего этим требованиям, позволит применять один и тот же аппарат в электрических схемах с разными значениями токов КЗ.

Выводы

В данной главе рассмотрено взаимодействие выключателя с сетью. По данным ГОСТ Р 52565-2006 была рассчитана и построена характеристика переходного восстанавливающегося напряжения для 100% к.з. Рассмотрено отключение малых индуктивных токов, при этом возможен срез тока, который приводит к перенапряжениям. Была проанализирована стойкость при сквозных токах к.з. Причем, если выключатель обеспечивает отключение только токов к.з от генератора(порядка 100кА), то коэффициент электродинамической стойкости должен превышать стандартное значение 2,5 в 1,05-3 раза для обеспечения электродинамической стойкости выключателей к токам к.з. от системы.


Глава 3. Расчёт и оптимизация дугогасительного устройства элегазового генераторного выключателя

При электродуговом размыкании в дугогасителе происходит сложный комплекс взаимосвязанных физических процессов:

- изменение межконтактного промежутка (или длины дуги) при горении и погасании дуги;

- горение электрической дуги в течение полупериода тока при взаимодействии на неё окружающей среды;

- изменение физико-химического состава и состояния дугогасящей среды в области размыкания;

- образование потоков газообразных или жидких дугогасящих сред (газ, газопаровая смесь, масло) в рабочих объёмах и каналах дугогасителя на отдельных стадиях электродугового размыкания;

- изменение давления, температуры дугогасящей среды;

- изменение характеристик магнитного потока внешнего магнитного поля, воздействующего на дугу;

- распад остаточного ствола и нарастание электрической прочности межконтактного промежутка при одновременном воздействии на него восстанавливающегося напряжения.

Ход и взаимное сочетание этих процессов характеризуют основные функциональные свойства дугогасителя, в частности его дугогасящую способность. С другой стороны, физические свойства дугогасителя зависят от принципа его действия, выбранных конструктивных форм, геометрических параметров главных элементов и от исходных и расчётных характеристик.

В задачу расчёта дугогасительного устройства входит определение по заданным исходным данным оптимальных параметров и рабочих характеристик дугогасителя, основанного на том или ином принципе гашения дуги. Полученные расчётные данные могут служить основой для детальной разработки конструкции дугогасителя. Кроме того, полученные данные необходимы как исходные данные для расчёта и конструирования других узлов выключателя.

3.1 Конструкция и принцип работы дугогасительного устройства

Рассмотрим дугогасительное устройство генераторного газонаполненного выключателя.

На рис. 3.1. изображено дугогасительное устройство высоковольтного газонаполненного автокомпрессионного выключателя. Дугогасительное устройство содержит главные неподвижный 1 и подвижный 2 контакты, подвижной дугогасительный контакт 3, неподвижный поршень 4, неподвижный дугогасительный контакт 5, изоляционное сопло 6, Г - образную цилиндрическую изоляционную втулку 7, внутренняя поверхность которой образует с внешней цилиндрической поверхностью подвижного дугогасительного контакта 3 камеру автодутья, при этом втулка 7 ограничивает внутренней оконечностью с диаметром d полость автогенерации в пространстве вверх по потоку, а внешней поверхностью камеру автогенерации, образованную в теле изоляционного сопла, и соединенную с надпоршневым объемом камеры сжатия каналом 8, образованным внутренней цилиндрической поверхностью изоляционного сопла и внешней цилиндрической поверхностью Г-образной цилиндрической изоляционной втулки. Камера сжатия находится между подвижной системой выключателя, включающей в себя изоляционное сопло 6, главный подвижной контакт 2, жестко связанный с подвижным дугогасительным контактом 3 и штоком привода, и неподвижным поршнем 4.

Рис. 3.1. Дугогасительное устройство элегазового генераторного выключателя

Дугогасительное устройство генераторного газонаполненного выключателя работает следующим образом:

Отключение:

При подаче команды на отключение перемещается подвижная система выключателя с главным подвижным контактом 2, подвижным дугогасительным контактом 3 и изоляционным соплом 6 справа на лево. Сначала размыкаются главные контакты 1,2, затем ток перебрасывается в зону контактирования дугогасительных контактов неподвижного 5 и подвижного 3. По мере движения подвижной системы выключателя относительно неподвижного поршня 4 происходит сжатие элегаза в камере сжатия. После размыкания дугогасительных контактов 3 и 5 электрическая дуга горит в полости автогенерации между дугогасительными контактами 3 и 5 во внутренней поверхности изоляционного сопла 6. В полости автогенерации за счет энергии излучения, воздействующей на внутреннюю поверхность изоляционного сопла 6 и внутреннюю поверхность как оконечности Г - образной цилиндрической изоляционной втулки 7, так и внутреннюю изоляционную поверхность камеры автодутья, а также на внутреннюю поверхность камеры автогенерации, возникает значительный эффект автогенерации, связанный с абляцией изоляционных стенок и возникновением массового расхода паровой фазы, что приводит к повышению давления в межконтактном промежутке и расходному эффекту ограничивающего доступ дугогасящей среды в межконтактный промежуток в максимуме отключаемого тока. В момент перехода тока через нуль обеспечивается восстановление потока газа из камеры сжатия через канал 8, и далее через сопло подвижного дугогасительного контакта 3 и изоляционное сопло 6 в общий объем выключателя с повышенным массовым расходом дугогасящей среды, что повышает эффективность дугогашения.

Включение:

При включении выключателя вначале имеется контактирование подвижного дугогасительного контакта 3 с дугогасительным контактом 5, а затем главных контактов 1,2.

Характерной особенностью автокомпрессионных элегазовых выключателей является взаимная связь механических и термогазодинамических дуговых процессов при выполнении операции отключения. Для повышения отключающей способности и уменьшения времени срабатывания при отключении, а также уменьшения габаритов дугогасительного устройства необходимо определить влияние параметров выключателя на его динамические характеристики.

При проектировании автокомпрессионного элегазового генераторного выключателя задачу оптимизации можно представить как поиск параметров элегазового выключателя, обеспечивающих малое время отключения при заданном токе отключения, скорости восстановления напряжения на контактах.


3.2 Математическая модель и расчет параметров выключателя

Для оценки эффективности сформулируем критерий оптимизации:

 – исходное давление;

 – температура элегаза;

 – эффективная площадь поршня;

 – площадь сечения горловины сопла;

 – площадь сопла подвижного контакта;

 – масса подвижной системы;

 – активное усилие привода;

 – длина камеры сжатия;

 – ход в контактах;

Рис. 3.2. Схема математической модели

Баланс энергий в системе (см. рис. 3.2) выглядит следующим образом:


 (3.1)

где:  (5.2) -энергия дуги; -внутренняя энергия газа;  - эмпрический коэффициент.

Внутреннюю энергию газа можно расписать через температуру и теплоемкость газа при постоянном объеме

;

;

Также используются уравнения состояния рабочей среды, расхода газа через сопло, а также уравнения движения подвижной системы ЭВ. Эти уравнения имеют вид [1, стр. 77,3.6]

;

;

, при ;

, при ;

где  - газовая постоянная; - объем камеры сжатия,  - мacсoвый расход элегаза через суммарную эффективную площадь сечения сопла, кГ/с;  - коэффициент адиабаты.

Подставим в (3.6.) уравнение (3.2.), а также  после преобразований получим:

 (3.8)

С учетом соотношений

 (3.9)

 (3.10)

Получим

 (3.11)

В уравнении (3.7) раскроем дифференциал , и  после преобразований получим:

 (3.12)

Используя соотношение  (3.13) получим

 (3.14)

C учетом где  – напряженность поля в элегазе,  – ход замкнутых контактов

Окончательно система примет вид

, при ;

, при ;

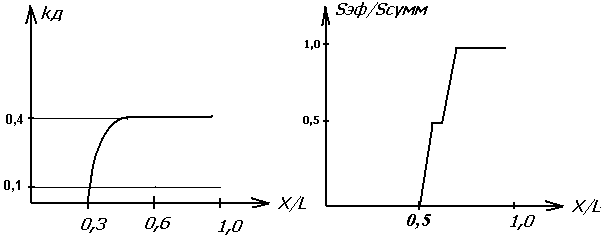

Распределения  и  на рис. 3.3. и 3.4. соответственно

Рис. 3.3. Распределение  Рис. 3.4. Распределение

Далее математическая модель преобразуется к безразмерному виду путем выражения через базисные величины.

, ,

,      ,     ,     где    ,

, ,     ,

На первом этапе проектирования расчёт дугогасительного устройства будем рассматривать относительно следующих обобщенных параметров [2]:

; .

Рассчитаем характеристики элегазового выключателя при следующих исходных данных:

0,7МПа;

 = 100 кг;

 =7 м/с;

 = 0,2 м;

 = 0,6 м;

= 293 ˚К;

 = 63 кА.

Максимальный отключаемый ток – амплитуда номинального тока отключения, равный:

 кА.

Для элегазового выключателя относительные оптимальные расстояния между расстоянием вверх по потоку z0 (расстояние между горловинами металлического и изоляционного сопла) и диаметром сопла d определяются соотношением:

Исходя из того, что обычно z0 лежит в пределах 1,5-2,0 см принимаем

м.

Тогда диаметр дуги вычисляется по формуле:

,

где  – эмпирический коэффициент (для элегазовых ДУ при температуре дуги =20000 К, =0,4 – 0,8 Мпа расчетное значение =0,0057).

м

В связи с экономической выгодой необходимо обеспечить повышение давления в камере при неизменных параметрах выключателя. Этого можно достичь уменьшением размера сопла, т.е. за счет эффекта автогенерации. Таким образом, диаметр металлического сопла выбирается равным 1,1:

 мм.

Тогда диаметр изоляционного сопла:

мм.

Сечение сопел:

 .

.

Суммарное сечение сопел (эффективное):

 .

Находим обобщённые параметры для номинального режима.

Выбираем =1,8. Так как , то из формулы находим объём камеры сжатия:

.

Зная объем, можем найти площадь поршня

,

и диаметр поршня

м.

Тогда

По зависимостям и  [2] находим

=0,82 =1,2

Зная обобщенные параметры можно вычислить среднее давление в камере сжатия, время срабатывания и время движения подвижной системы на контрольном участке хода:

 ;  ;  .

Вычисляем среднее значение давления в камере сжатия

 МПа,

и время движения подвижной системы на контрольном участке хода

с;  с.

Площадь сечения сопла при частичной блокировке электрической дугой

.

В этом случае обобщенный параметр

По зависимостям и  [2] находим

=0,88 =2,5

Таким образом, получаем:

 МПа,

с;  с.

Для приближенных расчетов предельной отключающей способности ДУ при dU/dt>1,5 кВ/мкс можно использовать формулу [6]:

,

где ,  – эмпирические коэффициенты; =25-40, =0,8-1,8;

 для 0,5

 для 0,90,5

где  – изменение давления в камере ДУ.

Так как = 0,59, то 0,172 МПа

Таким образом, предельная отключающая способность данного выключателя:

кВ/мкс

Для определения предельной отключающей способности следует провести корректировку давления в камере по результатам эксперимента.

Для уточнения параметров конструкции были произведены численные расчеты, результаты которых представлены на рис. 3.5., рис. 3.6.


Рис. 3.5. Результаты численного расчета пневмомеханических характеристик: 1 - ход контактов, 2 - изменение скорости, 3 - изменение давления, 4 – температура, 5 – активное сечение сопел


Рис. 3.6. Результаты численного расчета пневмомеханических характеристик (закупорка сопла 63кА): 1 - ход контактов, 2 - изменение скорости, 3 - изменение давления, 4 – температура, 5 – активное сечение сопел

Анализ диаграмм выявил большое влияние энергии дуги на процесс отключения. При отключении номинального тока (12кА) средняя скорость на контрольном участке (12 мс) 11,1 м/с, среднее давление 2,08 МПа. Однако при 63 кА происходит закупорка сопла средняя скорость падает и составляет 6,4 м/с, за счет энергии дуги среднее давление растет, на первом участке (12мс) составляет 4,2Мпа, на втором (9мс) 1,46 МПа, а скорость 2,56 м/с. В численных расчетах были использованы зависимости Rг и Кг от температуры, а также введен коэффициент сжимаемости. Это позволило повысить точность расчетов т.к. после 1400К эти коэффициенты уже не постоянны. На примере рис. 3.6. видно что температура в ДУ достигает 23390К, поэтому было необходимо ввести поправки этих коэффициентов от температуры. Полные времена хода поршня составили 23мс и 33мс соответственно при токах 12кА и 63кА. Это говорит об осложнении процесса гашения при предельных токах.

Таким образом, предельная отключающая способность данного выключателя после численных расчетов на ЭВМ:

кВ/мкс

Графики численных расчетов, исходные данные и текст программы представлены в Приложении 1.

Выводы

Задачей данной главы являлось определение динамических характеристик ДУ проектируемого выключателя. В рамках этого была произведена разработка пневмомеханической модели ДУ, то есть была разработана система нелинейных дифференциальных уравнений. Решение данной системы предполагает использование численных методов. По данной системе производился расчет обобщенных динамических характеристик проектируемого элегазового генераторного выключателя. Численный расчет с помощью программы на языке FORTRAN. Отключающая способность при численных расчетах оказалась выше чем в предварительных и составила 0,2 кВ/мкс. Рассчитанные параметры дугогасительного устройства: диаметр поршня =0,16 м, время срабатывания =23-25 мс. Для улучшения дугогашения использовался эффект генерации газа фторопластом при воздействии на него высокой температуры электрической дуги.


Глава 4. Расчёт и оптимизация приводного устройства элегазового генераторного выключателя

В соответствии с расчетом дугогасительного устройства, приведенного в гл.3 для обеспечения времени срабатывания, хода контактов при отключении необходимо разработать мощный гидропривод.

В качестве базовой конструкции примем конструкцию гидравлического приводного устройства с торможением «по пути».

Гидравлические привода элегазовых выключателей предназначены для быстрого включения и отключения контактов высоковольтных выключателей.

Привода должны обладать относительно высокой мощностью, так как им необходимо как совершать работу по переводу контактов выключателя из одного положения в другое,обеспечивая при этом скорость их перемещения при отключении, так и производить при отключении работу по сжатию элегаза в цилиндрах дугогасительных устройств с целью создания потока элегаза, направленного в зону горения электрической дуги.

Такому требованию в полной мере удовлетворяют гидравлические приводные устройства, имеющие малые занимаемые объемы, малую массу, гибкое регулирование динамических характеристик.

Известны гидромеханические приводы, в которых в качестве носителя запасенной энергии для создания высокого давления рабочей жидкости используются следующие аккумуляторы запасенной энергии:

-пневмогидроаккумуляторы высокого давления;

-пневмогидроаккумуляторы низкого давления;

-аккумулятор энергии, запасаемой в пакете сжатых пружин.
 Пневмогидроаккумулятор высокого давления состоит из стального цилиндра, двух крышек и поршня с уплотнениями. Поршень разделяет цилиндр на две полости - газовую и жидкостную. Газовую полость заполняют сжатым азотом, а жидкостную соединяют с гидравлической системой. Давление сжатого азота соответствует давлению рабочей жидкости в гидроцилиндре привода.

Пневмогидроаккумулятор низкого давления представляет собой сильфон, герметично закрытый с торцов крышками, заполненный сжатым газом, давление которого значительно ниже давления рабочей жидкости в гидроцилиндре.

Привод, в котором в качестве системы накопления энергии, или аккумулятора, используется сжимаемый пакет тарельчатых пружин, действует следующим образом: накопленная энергия сжатого пакета тарельчатых пружин передается в гидравлическую систему рабочей жидкости в гидроцилиндр привода.

Гидропривод работает на использовании энергии сжатого газа (азота), находящегося в двух энергоблоках.

Рассмотрим схему ГУ, представленную на рис. 4.1. в исходном положении пневмогидроаккумулятор 1 постоянно связан с полостями ,  гидроцилиндра, и давление МПа.

При подачи сигнала на электромагнит ЭМ гидроклапана 2а полости  и  соединяются через сливную гидроцепь в – с с баком 4, и происходит отвод жидкости из-под поршня ГУ.

Одновременно жидкость из пневмогидроаккумулятора поступает в объем А по напорной гидроцепи а – б. Под действием усилия  поршень движется вниз. Поршень ГУ имеет тормозную втулку, и, по мере перемещения поршня, втулка перекрывает сечение , что вызывает увеличение местного гидравлического сопротивления . Давление в объеме  растет и в конце пути скорость поршня уменьшается до допустимой величины. Возврат поршня в первоначальное положение происходит после срабатывания электромагнита ЭМ и соединения объемов  и  с пневмогидроаккумулятором через клапан 2б. Рост давления в объеме  вызывает движение поршня 3 вверх.

Рис. 4.1. Схема гидравлического устройства

Обычно объем пневмогидроаккумулятора достаточно велик, чтобы обеспечить стабильность  для выполнения операций. Подзарядку пневмогидроаккумулятора обеспечивает маломощная насосная станция.

4.1 Анализ начального режима разгона ГУ

Быстродействие ГУ на начальном этапе движения поршня зависит от выбора схемы ГУ, исходных параметров и конструктивных размеров ГУ.

Уравнение движения выглядит следующим образом:

 , (4.1)

где  – рабочие площади поршня;  – сечение пускового клапана;

 – суммарное противодействующие усилие.

 ,                                                              (4.2)

где  - площадь поршня,  - площадь штока

Установившаяся скорость поршня:

 , (4.3)

где  - активное усилие привода,  - противодействующее усилие, - коэффициент сопротивления клапана, - плотность жидкости.

Эквивалентная длина трубопровода:

, (4.4)

где – коэффициент трения,  - диаметр проходного отверстия клапана

Масса жидкости приведенная к рабочей площади поршня:

, (4.5)

где  - проходное сечение отверстия клапана.

Время разгона поршня

, (4.6)

где  - суммарная масса.

4.2 Анализ торможения гидропривода

В высокоскоростных ГУ электрических аппаратов используется торможение «по пути», когда по ходу поршня тормозной хвостовик на поршне ГУ или тормозная втулка уменьшает проходное сечение окна в тормозном устройстве. Местное гидравлическое сопротивление увеличивается, и в результате повышения давления жидкости в объеме сжатия скорость поршня уменьшается. Изменение щели окна на этапе торможения вызывает увеличение потерь давления.

Среднее давление на этапе торможения

 (4.7)

Рекомендуемое значение не должно превышать ,

где  - сечение проходного окна

Путь торможения:

 (4.8)

Длина хвостовика:

, (4.9)

где  - длина цилиндрической части хвостовика ,  - длина начального участка закругления.

Время торможения:

 (4.10)

Геометрическое сечение начальной щели:

 (4.11)

Геометрическое сечение начальной щели:

, (4.12)

где =0,5

Геометрическое сечение профильной части, для =0,5

 (4.13)

4.3 Расчет трогания и торможения гидропривода

Определить время разгона поршня ГУ на ход =200 мм при исходном давлении в пневмогидроаккумуляторе =30 МПа. Масса металлических подвижных частей ГУ =100 кг, диаметр поршня =75 мм, диаметр штока =35 мм, противодействующие усилие  Н, диаметр проходного отверстия клапана КП =25 мм, коэффициент сопротивления клапана =5, плотность жидкости =850

Определим площадь поршня

 ,

и площадь штока

 .

Зная которые определяем рабочую площадь поршня:

 .

Проходное сечение отверстия клапана КП

 .

Установившаяся скорость поршня

Будем считать только потери давления в клапане КП и примем, что течение жидкости через него турбулентное, а коэффициент трения =0,025. Далее определим эквивалентную длину трубопровода, замещающего это местное гидросопротивление.

м.

Масса жидкости, приведенная к рабочей площади поршня

 кг.

Время разгона поршня на =15 мм.


Определить путь торможения, время торможения и основные размеры хвостовика для ГУ при равнозамедленном движении. Установившаяся скорость перед этапом торможения =8, коэффициент сопротивления щелевого зазора =3, проходное окно имеет диаметр =20 мм.

Максимальное допустимое давление в объеме сжатия

МПа

Путь торможения

м.

Время торможения

с.

Принимая цилиндрическую часть хвостовика 3 мм, и начальный участок закругления м окончательно получим длину хвостовика

мм.

Сечение и диаметр начальной щели (x=0)

.

м.

Сечение и диаметр начальной щели(=0,5)

м.

Сечение и диаметр профильной части

м.

Выводы

Гидравлические приводные устройства являются наиболее мощными, энергоемкими приводными устройствами, от других приводных устройств отличаются малым объемом и массой, гибким регулированием динамических характеристик. Как правило, ГУ применяют в наиболее ответственных силовых выключателях.

Определены следующие размеры и параметры ГУ:

Рабочую площадь поршня , диаметр поршня =75 мм, диаметр пускового клапана =25 мм, хвостовик 3,7 мм (начальный диаметр), 15 мм (конечный диаметр), максимальное давление на этапе торможения =45 МПа.

Время разгона: =7,9 мс, время торможения: = 4,3 мс.


Заключение

В данной работе был рассмотрен элегазовый генераторный выключатель 10 кВ и ток отключения 63 кА.

Дан краткий обзор конструкции, целесообразности производства и особенности эксплуатации этих выключателей. Рассмотрены их достоинства и недостатки. Элегазовые выключатели обладают значительными преимуществами, перед воздушными, такими как меньшие габариты и количество деталей, меньше интенсивность отказов, больше межремонтный срок и срок службы.

Проанализировано взаимодействие выключателя с сетью. Были рассмотрены параметры перехдного восстанавливающегося напряжения для 100% к.з. Была проанализирована стойкость при сквозных токах к.з., а также рассмотрено отключение малых индуктивных токов.

В третьей главе рассмотрено дугогасительное устройство выключателя, а также принцип работы. На основании исходных данных произведен предварительный расчет времени срабатывания выключателя и давление в камере сжатия. Разработана математическая модель дугогасительного устройства. Произведен численный расчет параметров на ЭВМ. Время срабатывания 23-25 мс.

В четвертой главе произведен расчет гидравлического приводного устройства с торможением «по пути». Определены геометрические размеры основных элементов, время разгона 7,9 мс и время торможения 4,3 мс.

Результаты расчета и анализа показывают, что элегазовые генераторные выключатели имеют большую перспективу использования в России. В этом случае примером являются зарубежные фирмы, которые с успехом создают и используют элегазовые генераторные выключатели во всем мире.


Список литературы

1.Электрические аппараты высокого напряжения. Учебное пособие для вузов. Под редакцией Г.Н. Александрова. – Л.: Энергоатомиздат. Ленингр. Отд-ние, 1989.-344с.

2.Проектирование электрических аппаратов. Учебник для вузов. Под редакцией Г.Н. Александрова. - Л.: Энергоатомиздат. Ленингр. Отд-ние, 1985.-448с.

3.Теория электрических аппаратов. Учебник для вузов. Под редакцией проф. Г.Н. Александрова. 2-е изд., перераб. и доп. СПб.: Изд-во СПбГТУ, 2000. 540с.

4.Коммутационные аппараты для главных цепей генераторов. Бронштейн А.М. - ВНИИ информации, 1982.

5. Генераторные выключатели и аппаратные комплексы высокого напряжения. Н.М. Адоньев, В.В. Афанасьев, А.Ш. Локш. – СПб.:Энергоатомиздат: С-Петербургское отд-ние 1992.-160с.

6. Электрические аппараты высокого напряжения с элегазовой изоляцией. Под редакцией Ю.И. Вишневского. – СПб.: Энергоатомиздат. СПб. отд.-ние 2002.-728с.

7. «Условия отключения генераторного блока 800 МВт выключателем нагрузки КАГ-24» Журавлев С. В., инж., КузьмичеваК.И., канд. техн. Наук. ОАО Тюменьэнерго - Научно-исследовательский институт электроэнергетики (ВНИИЭ). – Электрические станции. Энергопрогресс. №2 2004г.

8. ГОСТ 525665-2006 Выключатели переменного тока на напряжение от 3 до 750 кВ. Общие технические условия. – Стандартинформ, 2007.-67с.

9. Каталог фирмы Multi-Contact (№6), 2002.

10. Воздушные выключатели. В.В. Афанасьев, Ю.И. Вишневский. – Л.: Энергоатомиздат. Ленингр. Отд-ние, 1981.-384с

11. О коммутации тока при размыкании одной из двух параллельных цепей электрических аппаратов. Кандидат техн. наук Н. Н. НИКИФОРОВСКИЙ -Электричество №12, 1959.

12. Электрические аппараты управления. Таев И.С. – Высшая школа: Москва 1984г.

13. Генераторные выключатели в цепи мощных энергоблоков и требования, предъявляемые к ним ЗОРИН Л.М. (ОАО «Гидропроект»), ПОДЪЯЧЕВ В.Н. (ОАО «Институт Энергосетьпроект»),ШЛЕЙФМАН И.Л. (АББ Электроинжиниринг) - «ЭЛЕКТРОТЕХНИКА» № 11/03.


Приложение 1. Текст программы расчета ДУ и графики результатов расчета.

INTEGER*2 npoint/10000/,ncurv/5/,k3,i

REAL,ALLOCATABLE:: XARR(:),YARR(:,:)

REAL,ALLOCATABLE:: XARR1(:),YARR1(:,:)

REAL delenx/1.3/,deleny/1.3/,alfa/0/,alfa2/1/,w/314/,fi/0.0/,t,AMax

LOGICAL*1 poligrf/.FALSE./

DIMENSION Y(4),DY(4)

DIMENSION XOD(10),SILA(10)

DIMENSION XD(10),SSLA(10),TEMP(20),TEMP2(20),CP(20),RO(20),TEMP3(20),zh(20)

COMMON P0,P,S,S1,V,AM,AL,U,SS,ALX,alfa,alfa2,XOD,SILA,XD,SSLA,alx1,ALK,TEMP,CP,TEMP2,RO,CPVUX,ROVUX,TEMP3,zh,h

common /comA/ w,AMax NAMELIST/DATA/S,S1,V,P0,AM,AK2,AL,R,AMax,U,alx1,ALX,ALK,Y,XOD,SILA,XD,SSLA

NAMELIST/DATA2/TEMP,CP,TEMP2,RO,TEMP3,zh

OPEN(1,FILE='aa52.inp')

READ(1,NML=DATA)

READ(1,NML=DATA2)

WRITE(*,NML=DATA)

WRITE(*,NML=DATA2)

ALLOCATE ( XARR(npoint),YARR(NCURV,npoint),STAT=I)

ALLOCATE ( XARR1(npoint),YARR1(NCURV,npoint),STAT=I)

 IF (I.NE.0) STOP'error'

                    K3=0

 OPEN(3,FILE='results.txt')

X=0.

99 CONTINUE

 Ht=0.0001

          K3=K3+1

          CALL RKYT(Y,Ht,X,DY)

 WRITE(*,*) 'X=',X,'Y=',Y

 XARR(K3)=X

 YARR(1,K3)=-Y(1)

 YARR(2,K3)=Y(2)

 YARR(3,K3)=Y(3)

 YARR(4,K3)=Y(4)

 YARR(5,K3)=-SS

 XARR1(K3)=Y(4)

 YARR1(1,K3)=Y(3)/(Y(4)*h*ROVUX)

 YARR1(2,K3)=CPVUX/(CPVUX-Y(3)/(Y(4)*h*ROVUX))

 YARR1(3,K3)=0

 YARR1(4,K3)=0

 YARR1(5,K3)=0

 WRITE(3,15)X,Y(1),Y(2),Y(3),Y(4),P,SS,CPVUX,ROVUX

15 FORMAT(2X,G12.4,8(2X,G8.3))

IF(Y(1)>=ALK)then

         CALL EGRAFIC (K3,XARR,NCURV,YARR,DELENX,DELENY,poligrf)

         CALL EGRAFIC (K3,XARR1,5,YARR1,DELENX,DELENY,poligrf)

 STOP

endif



         goto 99

 END

 SUBROUTINE FN(Y,X,DY)

 DIMENSION Y(4),DY(4)

 DIMENSION XOD(10),SILA(10)

 DIMENSION XD(10),SSLA(10),TEMP(20),TEMP2(20),CP(20),RO(20),TEMP3(20),zh(20)

 COMMON P0,P,S,S1,V,AM,AL,U,SS,ALX,alfa,alfa2,XOD,SILA,XD,SSLA,alx1,ALK,TEMP,CP,TEMP2,RO,CPVUX,ROVUX,TEMP3,zh,h

 Z=0.

                   CALL LINAP(10,Y(1),XOD,SILA,P)

                   CALL LINAP(10,Y(1),XD,SSLA,SS)

                   CALL LINAP(20,Y(4),TEMP,CP,CPVUX)

                   CALL LINAP(20,Y(4),TEMP2,RO,ROVUX)

                   CALL LINAP(20,Y(4),TEMP3,zh,h)

 IF(P0/Y(3)>=0.59)then

 Z=SQRT(abs(2.*(CPVUX/(CPVUX-Y(3)/(Y(4)*h*ROVUX)))/(((CPVUX/(CPVUX-Y(3)/(Y(4)*h*ROVUX)))-1)*(Y(3)/(Y(4)*h*ROVUX))*Y(4))*((P0/Y(3))**(2./(CPVUX/(CPVUX-Y(3)/(Y(4)*h*ROVUX))))-(P0/Y(3))**(((CPVUX/(CPVUX-Y(3)/(Y(4)*h*ROVUX)))+1)/(CPVUX/(CPVUX-Y(3)/(Y(4)*h*ROVUX)))))))



 RAS=SS*Y(3)*Z

 else

 Z=SQRT(abs(2.*(CPVUX/(CPVUX-Y(3)/(Y(4)*h*ROVUX)))/(((CPVUX/(CPVUX-Y(3)/(Y(4)*h*ROVUX)))+1)*(Y(3)/(Y(4)*h*ROVUX))*Y(4))*(2./((CPVUX/(CPVUX-Y(3)/(Y(4)*h*ROVUX)))+1))**(2./((CPVUX/(CPVUX-Y(3)/(Y(4)*h*ROVUX)))-1))))

 RAS=SS*Y(3)*Z

 endif



                   IF(Y(1)<ALX)then

                   B1=0.

                   else

                   B1=1.

                   endif



 DY(1)=Y(2)

 DY(2)=(P-S*(Y(3)-P0))/AM

 DY(3)=((CPVUX/(CPVUX-Y(3)/(Y(4)*h*ROVUX)))/(S*(AL-Y(1))))*((1-1/(CPVUX/(CPVUX-Y(3)/(Y(4)*h*ROVUX))))*AD(Y(1))*(B1*B2*(5000.*(Y(1)-ALX)/1.0))*abs(AI(X))+Y(3)*S*DY(1)-(Y(3)/(Y(4)*h*ROVUX))*RAS*B1*Y(4))

                   DY(4)=(-DY(1)*Y(4)/(AL-Y(1))+DY(3)*Y(4)/Y(3)+(Y(3)/(Y(4)*h*ROVUX))*Y(4)*Y(4)*B1*RAS/(Y(3)*S*(AL-Y(1))))

          RETURN

 END

 SUBROUTINE RKYT(Y,H,X,DY)

 DIMENSION Y(4),DY(4),AA(4),S(4),D(4)

 AA(1)=Y(1)

 AA(2)=Y(2)

 AA(3)=Y(3)

 AA(4)=Y(4)



 CALL FN(Y,X,DY)

 DO 3 I=1,4

 S(I)=H*DY(I)

 D(I)=S(I)

3 Y(I)=AA(I)+S(I)/2.

 X=X+H/2.

 CALL FN(Y,X,DY)

 DO 4 I=1,4

 S(I)=H*DY(I)

 D(I)=D(I)+2.*S(I)

4 Y(I)=AA(I)+S(I)/2.

 CALL FN(Y,X,DY)

 DO 5 I=1,4

 S(I)=H*DY(I)

 D(I)=D(I)+2.*S(I)

5 Y(I)=AA(I)+S(I)

 X=X+H/2.

 CALL FN(Y,X,DY)

 DO 6 I=1,4

 Y(I)=AA(I)+(D(I)+H*DY(I))/6.

6 AA(I)=Y(I)

 RETURN

 END

 SUBROUTINE LINAP(N,U,X,Y,ZN)

 DIMENSION X(N),Y(N)

 I=N-1

 IF(U.GE.X(N)) GO TO 20

 I=1

 IF(U.LE.X(1)) GO TO 20

 J=N+1

10 K=(I+J)/2

 IF(U.LT.X(K)) J=K

 IF(U.GE.X(K)) I=K

 IF(J.GT.I+1) GO TO 10

20 CONTINUE

 UU=ABS(U)

          ZNAKU=SIGN(1.0,U)

 DX=UU-X(I)

 ZN=Y(I)+DX*(Y(I+1)-Y(I))/(X(I+1)-X(I))

 ZN=SIGN(ZN,ZNAKU)

 RETURN

 END

         REAL FUNCTION AI(t)

 REAL w,t,AMax

          common /comA/ w,AMax

          COMMON P0,P,S,S1

         AI=AMax*sin(w*t+S1)

 END

         REAL FUNCTION AD(t)

 COMMON P0,P,S,S1,V,AM,AL,U,SS,ALX

 REAL t

                                      if(t>ALX)then

                                      AD=0.4*SQRT(SQRT((t-ALX)/ALX))

                                      else

                                      AD=0.0

                                      endif

         END

Исходные данные: &data

 S=0.043

 S1=0.5

 P0=7.E05

 AM=100.

 AL=0.21

 AMax=12000.

 ALX=.100

 ALK=0.199

 Y=0.0,0.0,7.E05,293.0

 XOD=.00,.02,.04,.06,.08,.10,.12,.14,.16,.20

 SILA=90000.,90000.,90000.,90000.,90000.,90000.,90000.,70000.,30000.,10000.

 XD=.00,.02,.04,.06,.08,.10,.11,.14,.16,.20

 SSLA=.0000,.0000,.0000,0.00E-00,0.00E-00,2.12E-03,2.12E-03,4.4E-03,4.4E-03,4.4E-03

/

 &data2

TEMP=300.,500.,1000.,1700.,2300.,3000.,4000.,6000.,8000.,10000.,12000.,14000.,16000.,18000.,20000.,22000.,26000.,30000.,35000.,40000.

CP=138.1,175.5,245.6,335.6,662.0,978.0,1418.0,1965.0,2227.0,2387.0,2575.,2797.,3006.,3304.,3714.,4180.,5030.,5650.,6110.,6910.

TEMP2=300.,500.,1000.,1700.,2300.,3000.,4000.,6000.,8000.,10000.,12000.,14000.,16000.,18000.,20000.,22000.,26000.,30000.,35000.,40000.

RO=93.76,56.16,28.48,15.26,4.21,1.972,1.068,0.679,0.508,0.401,0.325,0.267,0.220,0.179,0.142,0.113,0.082,0.066,0.053,0.04

TEMP3=300.,500.,1000.,1700.,2300.,3000.,4000.,6000.,8000.,10000.,12000.,14000.,16000.,18000.,20000.,22000.,26000.,30000.,35000.,40000.

zh=1.,1.,1.,1.098,2.94,4.814,6.665,6.989,7.015,7.096,7.306,7.634,8.086,8.866,10.065,11.42,13.31,14.26,15.3,17.4

/

Рис. П1.1. Результаты численного расчета пневмомеханических характеристик (12kA): 1 - ход контактов, 2 - изменение скорости, 3 - изменение давления, 4 – температура, 5 – активное сечение сопел


Рис.П1.2. Распределения газодинамических функций (12kA): 1 – Rг(Т), 2 – Кг(Т)

Рис.П1.3. Результаты численного расчета пневмомеханических характеристик (63kA): 1 - ход контактов, 2 - изменение скорости, 3 - изменение давления, 4 – температура, 5 – активное сечение сопел

Рис.1.4. Распределения газодинамических функций (100kA): 1 – Rг(Т), 2 – Кг(Т)


Приложение 2. Свойства элегаза

Наиболее распространёнными изоляционными, дугогасительными и охлаждающими средами, которые применяются в электротехническом оборудовании, является минеральное масло и воздух. Газы по сравнению с маслом и твёрдыми изоляционными материалами имеют определённые преимущества, главные из которых - ничтожнейшая проводимость и практическое отсутствие диэлектрических потерь, независимость в однородном поле электрической прочности от частоты, неповреждённость газовой изоляции заметным остаточным изменениям и малая загрязнённость под действием дуги и короны.

Электрическая прочность газовой изоляции в однородных или слабо неоднородных полях увеличивается с ростом давления и при определённых условиях может превысить электрическую прочность трансформаторного масла, фарфора и высокого вакуума.

Для упрощения конструкций оборудования с газовой изоляцией желательно, чтобы необходимая электрическая прочность была обеспечена при сравнительно небольшом избыточном давлении. Однако при применении газа в электротехническом оборудовании, помимо изоляционных, необходимо учитывать и другие свойства газов, а именно: сам газ и продукты его разложения не должны быть токсичными; газ должен быть химически нейтрален по отношению к применённым в устройстве материалам; газ должен иметь низкую температуру сжижения, чтобы его можно было использовать при повышенных давлениях и требуемых по условиям эксплуатации температурах; газ должен обладать хорошей теплоотводящей способностью; диссоциация газа должна быть незначительной; газ должен быть пожаро- и взрывобезопасным; газ должен быть легкодоступным и недорогим.

При использовании газа в коммутационных аппаратах необходимо, кроме того, чтобы газ обладал хорошей дугогасительной способностью. С точки зрения доступности воздух имеет неоспоримое преимущество по сравнению со всеми другими газами, однако по совокупности требований он не всегда приемлем. Некоторые газы и пары обладают значительно более высокой электрической прочностью, чем воздух. Однако лишь некоторые из них удовлетворяют требованиям, предъявляемым к электрической изоляции. Так, многие вещества в обычных условиях находятся в жидком состоянии, как, например, , имеющее в газообразном состоянии электрическую прочность, в 6,3 раза большую, чем воздух. Многим веществам, кроме того, свойственно более или менее интенсивное разложение в условиях электрического разряда. Наконец, некоторые вещества при разложении выделяют свободный углерод, который, оседая на поверхности твёрдых изоляционных элементов конструкции, делает их проводящими.

Единственным газом, наиболее полно удовлетворяющим поставленным требованиям, является элегаз. Чистый газообразный элегаз совершенно безвреден, химически не активен, поэтому в обычных эксплуатационных условиях он не действует ни на какие материалы, применяемые в аппаратостроении, обладает повышенной теплоотводящей способностью и является очень хорошей дугогасительной средой, позволяющей производить отключение очень больших токов при больших скоростях восстановления напряжения.

Низкие температуры сжижения и сублимации дают возможность при обычных условиях эксплуатировать элегазовые аппараты без специального подогрева. Элегаз не горит и не поддерживает горения, следовательно, элегазовые аппараты являются взрыво- и пожаробезопасными.

Элегаз — нетоксичное, стойкое, химически инертное, негорючее соединение, не имеющее цвета, запаха и вкуса. При нормальных условиях (20 °С и 1 бар) - это тяжелый газ.

Однако с понижением температуры и повышением давления он сжижается. Границей между газообразной и жидкой фазами является кривая конденсации, на которой происходит резкий скачок плотности элегаза (рис. П2.1.). При температуре t=45,56 °C и давлении р=37,7 бар (критическая

Рис. П2.1. — Фазовая диаграмма состояния элегаза (давление абсолютное).

Кривые равновесия фаз:

ОК - жидкость - пар (газ), линия парообразования (конденсации); ОА -твердое тело — пар, линия сублимации; ОВ - твердое тело - жидкость, линия плавления.

Характерные точки диаграммы:

К - критическая точка: = 45,56 °С; p = 37,7 бар (3,77 МПа); плотность p = 722,5 кг/м3.

O - тройная точка:  = - 50,8 °С, p = 2,25 бар (0,225 МПа).

точка) граница между газом и жидкостью стирается и элегаз находится в парообразном состоянии. При снижении температуры до минус 50,8 °С и давлении 2,25 бар элегаз может находиться в трех агрегатных состояниях - газ, жидкость, лед. Эта точка называется тройной. При температуре ниже минус 50,8 °С элегаз из газообразного состояния переходит в твердое, минуя жидкую фазу, и наоборот (кривая АО). При нормальном давлении возгонка элегаза из твердого в газообразное состояние происходит при температуре минус 62,8 °С. Пунктиром ОВ обозначена предполагаемая граница между твердой и жидкой фазами.

Диаграмма состояния элегаза исследовалась многими авторами и фирмами в основном экспериментальными методами. Расхождения между данными различных источников достаточно велики и увеличиваются при низких температурах, особенно вблизи кривой конденсации, что связано с точностью проведения эксперимента и степенью очистки элегаза от примесей.

Элегаз - это очень стойкий и инертный газ, который при нормальных условиях не вступает в реакцию ни с одним веществом, с которым контактирует, не растворяется в воде. Это тяжелый газ, его молекулярный вес - 146,0 г/моль (21,95 % серы и 78,05 % фтора).

Структура молекулы восьмигранная с шестью атомами фтора в вершинах, связи в молекуле - ковалентные, диаметр молекулы - 4,77, температура начала интенсивного разложения — 500°С, потенциал ионизации I - 19,3 эв, энергия сродства молекулы к электрону (-1,49±0,22) эв.

Электроотрицательность молекул равна сумме потенциала ионизации и сродства к электрону.

Сродство к электрону у молекулы SF6 имеет положительный знак, благодаря чему свободный электрон, попавший в поле молекулы элегаза, захватывается ею и образуется устойчивый отрицательный ион.

Благодаря положительному сродству молекулы SF6 к электрону и устойчивости получившегося отрицательного иона объясняется высокая электрическая прочность элегаза по сравнению с другими газами, например азотом или воздухом. На рисунке П2.2 приведены зависимости пробивного напряжения для трансформаторного масла, элегаза и воздуха.

Рис. П2.2. – Пробивное напряжение трансформаторного масла, воздуха и  в зависимости от давления

Как видно, электрическая прочность элегаза при давлении 3 бара (кг/см ) примерно в 2,5 раза выше, чем для воздуха, и равняется электрической прочности трансформаторного масла. Поэтому габариты элегазового оборудования более чем на порядок ниже габаритов воздушного оборудования такого же класса напряжения. Это позволяет создать закрытые подстанции, снабженные комплектными распределительными устройствами с элегазовой изоляцией (КРУЭ), которые занимают на порядок меньшую площадь, чем открытые подстанции с воздушными выключателями. Также подстанции являются незаменимы для больших густонаселенных городов и оборонных объектов.

Под воздействием электрических разрядов происходит разложение элегаза с образованием свободного фтора, газообразных и твёрдых фторидов, многие из которых весьма токсичны.

Одним из необходимых условий возможности использования того или иного соединения в электрических аппаратах является его химическая инертность. Оно не должно вступать в реакцию ни с каким материалом, применяемым в электроаппаратостроении. Чистый элегаз при обычных условиях удовлетворяет этому требованию, несмотря на то, что в состав его молекулы входит фтор, являющийся одним из наиболее активных химических элементов. По химической инертности чистый элегаз при нормальных условиях сравним с азотом или даже инертными газами. Строение молекулы и её энергетическое состояние определяют высокую стабильность элегаза.

Хотя теплопроводность и теплоемкость элегаза ниже, чем у воздуха, однако общие теплопередающие свойства в несколько раз выше благодаря более высокой плотности.

Объемный критический расход для элегаза в 2,3 раза меньше, чем для воздуха, благодаря этому в значительной степени стало возможным создание мощных автопневматических элегазовых выключателей.

Таким образом, высокая электрическая прочность, имеющая значительно меньший разброс пробивного напряжения (вместо 12), повышенная теплоотводящая способность, химическая инертность, электроотрицательность, высокий массовый расход и относительно низкий объемный расход — это те преимущества по сравнению с воздухом, которые позволяют создать автокомпрессионные дугогасительные устройства большей мощности при значительно меньших размерах дугогасительной камеры, чем у воздушных выключателей.

В соответствии с международными нормами состав элегаза для использования в высоковольтном оборудовании должен быть не хуже приводимых ниже норм, а именно:

SF6                                                   >99,9 % по массе;

O2 ; N2; воздух                        >500 ррм по массе;

СF4                                                  >500 ррм по массе;

вода                                                 >15 ррм по массе

минеральные масла                        >10 ррм по массе

кислотность в пересчёте на HF      >0,3 ррм по массе;

гидролизуемые фториды

в пересчёте на HF                           >0,3 ррм по массе;

Технические условия на отечественный элегаз повышенной чистоты ТУ-6-02-1249-83 практически соответствуют указанным нормам. Изготовленный по этим ТУ элегаз называется товарным и может быть использован как показали разработки НИИВА в любом элегазовом высоковольтном оборудовании вплоть до 1150 кВ на переменном токе и до 1500 кВ на постоянном токе. Его производителями являются Пермский химический комбинат и Кирово-Чепецкий химкомбинат (Россия).

Стоимость элегаза сравнительно не высока. В производстве элегаза на заводе “Галоген” (завод Пермь) стоимость его составляет 122 руб./кг.

Электрические аппараты
... Лекция № 1 Электрический аппарат - это электротехническое устройство, которое используется для включения и отключения электрических цепей, контроля, ...
Выключатели нагрузки применяются, как правило, в цепи генераторного напряжения на очень большие номинальные токи (20-30 кА), когда токи короткого замыкания отключаются ...
1.1) после отключения выключателя В. При этом разъединители отключают небольшой ток, определяемый напряжением сети и емкостью токоведущих элементов выключателя и подводящей ...
Раздел: Рефераты по физике
Тип: учебное пособие
Электроснабжение механического завода местной промышленности
Оглавление Аннотация Введение 1. Исходные данные на проектирование 2. Описание технологического процесса 3. Определение расчетных электрических ...
При выполнении газовой защиты с действием на отключение принимаются меры для надежного отключения выключателей трансформатора при кратковременном замыкании соответствующего ...
Защита предусматривается для трансформаторов с глухим заземлением нейтрали обмотки высшего напряжения при наличии присоединенных синхронных электродвигателей в цепях резервирования ...
Раздел: Рефераты по физике
Тип: дипломная работа
Проект новой подстанции для обеспечения электроэнергией ...
Халитов А.А. Проект развития Западного участка Сургутских электрических сетей с разработкой подстанции 110/35/10 кВ. Сургут: ЮУрГУ, Э, 2006, 148 с ...
При наличии трансформаторов тока, встроенных в выключатели, для дифференциальной защиты шин и для защит присоединений, отходящих от этих шин, должны быть использованы ...
Для защиты трехобмоточного трансформатора ТДТН-25000/110/35/10 кВ выбрана цифровая защита трансформатора RET 521*2.3.Цифровой терминал защит трансформатора RET 521 предназначен для ...
Раздел: Рефераты по физике
Тип: дипломная работа
Проект системы электроснабжения оборудования для группы цехов " ...
Аннотация Алфёров А.В. Электроснабжение группы цехов "челябинского тракторного завода-Уралтрак". Челябинск: ЮУрГУ, Э, 2008, с., 14 илл., 36 табл ...
6.2 Выбор типа распределительных устройств на низкой стороне главной понизительной подстанции, выключателей, трансформаторов тока и напряжения.
Защита питающих линий и трансформаторов от перегрузок и коротких замыканий обеспечивается двухступенчатой релейной защитой на РП-30, а применение выключателей нагрузки позволяет ...
Раздел: Рефераты по физике
Тип: дипломная работа
Проектирование электрической части ТЭЦ 180 МВт
1. Сооружения и инженерные коммуникации проектируемой электростанции 1.1. Выбор площадки строительства Под площадкой электростанции понимается ...
На генераторном напряжении 10,5 кВ устанавливается трансформаторы тока типа ТШ-20-10000/5, встроенный в токопровод ГРТЕ-10-8550-250.
Исходя из того что генератор работает в блоке с трансформатором, то принимаем защиту типа ЗЗГ-2. Она состоит из органа напряжения нулевой последовательности первой гармоники, и ...
Раздел: Рефераты по технологии
Тип: реферат
