Контрольная работа: Техника кондиционирования воздуха

Содержание

Введение

1. История появления кондиционеров

2. Классификация кондиционеров

3. Устройство и принцип работы кондиционеров

4. Системы кондиционирования для ресторанов

Заключение

Список использованных источников


Введение

Кондиционирование воздуха – автоматическое поддержание в закрытых помещениях всех или отдельных параметров воздуха (температуры, относительной влажности, чистоты, скорости движения) с целью обеспечения главным образом оптимальных метеорологических условий, наиболее благоприятных для самочувствия людей, ведения технологического процесса, обеспечения сохранности ценностей.

Кондиционирование воздуха в помещениях предусматривается для создания и поддержания в них:

·  установленных нормами допускаемых условий воздушной среды, если они не могут быть обеспечены более простыми средствами;

·  искусственных климатических условий в соответствии с технологическими требованиями внутри помещения или части их круглогодично или в течение теплого либо холодного периода года;

·  оптимальных (или близких к ним) гигиенических условий воздушной среды в производственных помещениях, если это экономически оправдано увеличением производительности труда;

·  оптимальных условий воздушной среды в помещениях общественных и жилых зданий, административных и многофункциональных, а также вспомогательных зданий промышленных предприятий.

Кондиционирование воздуха, осуществляемое для создания и поддержания допускаемых или оптимальных условий воздушной среды, носит название комфортного, а искусственных климатических условий в соответствии с технологическими требованиями – технологического. Кондиционирование воздуха осуществляется комплексом технических решений, именуемых системой кондиционирования воздуха (СКВ). В состав СКВ входят технические средства приготовления, перемешивания и распределения воздуха, приготовления холода, а также технические средства хладо- и теплоснабжения, автоматики, дистанционного управления и контроля.

В наши дни получило распространение проектирование систем кондиционирования на стадии разработки архитектурного проекта.

В XXI веке всё большее значение приобретает энергосбережение при кондиционировании (стоит вспомнить энергетический кризис в Америке, связанный с пиком потребления энергии кондиционерами. Учитывая ухудшающееся состояние окружающей среды, обеспечение чистого воздуха в помещении является одной из наиболее важных проблем. Кроме того, качество воздуха имеет большое значение в медицине (операционные и родильные боксы), при производстве электроники и в других высокотехнологичных производствах. Для точного поддержания значений температуры и влажности используются прецизионные кондиционеры.

Цель данной работы – изучение особенностей систем кондиционирования в ресторанах. Для достижения данной цели ставятся следующие задачи:

-  дать понятие и классифицировать современные системы кондиционирования;

-  рассмотреть системы кондиционирования для зданий ресторанного типа.


1. История появления и развития кондиционеров

Кондиционер – это устройство для поддержания оптимальных климатических условий в квартирах, домах, офисах, автомобилях, а также для очистки воздуха в помещении от нежелательных частиц.

Современное понятие «кондиционер» (от англ. air – воздух и condition – состояние) как обозначение устройства для поддержания заданной температуры в помещении, существует достаточно давно. Интересно, что впервые слово кондиционер было произнесено вслух еще в 1815 году. Именно тогда француз Жанн Шабаннес получил британский патент на метод «кондиционирования воздуха и регулирования температуры в жилищах и других зданиях». Однако практического воплощения идеи пришлось ждать достаточно долго. Только в 1902 году американский инженер-изобретатель Уиллис Кэрриер (Willis Carrier) собрал промышленную холодильную машину для типографии Бруклина в Нью-Йорке. Самое любопытное, что первый кондиционер предназначался не для создания приятной прохлады работникам, а для борьбы с влажностью, здорово ухудшавшей качество печати. «Ископаемым» предком всех современных сплит-систем и оконников может считаться первый комнатный кондиционер, выпущенный компанией General Electric еще в 1929 году. Поскольку в качестве хладагента в этом устройстве использовался аммиак, пары которого небезопасны для здоровья человека, компрессор и конденсатор кондиционера были вынесены на улицу. То есть по своей сути это устройство было самой настоящей сплит-системой. Однако, начиная с 1931 года, когда был синтезирован безопасный для человеческого организма фреон, конструкторы сочли за благо собрать все узлы и агрегаты кондиционера в одном корпусе. Так появились первые оконные кондиционеры, далекие потомки которых успешно работают и в наши дни. Долгое время лидерство в области новейших разработок по вентиляции и кондиционированию воздуха принадлежало американским компаниям, однако, в конце 50-х, начале 60-х годов инициатива прочно перешла к японцам. В дальнейшем именно они определили лицо современной индустрии климата. Так в 1958 году японская компания Daikin предложила первый тепловой насос, тем самым, научив кондиционеры подавать в помещение не только холод, но и тепло. А еще через три года произошло событие в значительной мере предопределившее дальнейшее развитие бытовых и полупромышленных систем кондиционирования воздуха. Это начало массового выпуска сплит-систем. Начиная с 1961 года, когда японская компания Toshiba впервые запустила в серийное производство кондиционер, разделенный на два блока, популярность этого типа климатического оборудования постоянно росла. Благодаря тому, что наиболее шумная часть кондиционера – компрессор теперь вынесена на улицу, в помещениях оборудованных сплит-системами намного тише, чем в комнатах, где работают оконники. Интенсивность звука уменьшена на порядок. Второй огромный плюс – это возможность разместить внутренний блок сплит-системы в любом удобном месте. Сегодня выпускается немало различных типов внутренних устройств: настенные, подпотолочные, напольные и встраиваемые в подвесной потолок – кассетные и канальные. Это важно не только с точки зрения дизайна – различные типы внутренних блоков позволяют создавать наиболее оптимальное распределение охлажденного воздуха в помещениях определенной формы и назначения. А в 1968 году на рынке появился кондиционер, в котором с одним внешним блоком работало сразу несколько внутренних. Так появились мультисплит-системы. Сегодня они могут включать в себя от двух до девяти внутренних блоков различных типов. Существенным нововведением стало появление кондиционера инверторного типа. В 1981 году компания Toshiba предложила первую сплит-систему, способную плавно регулировать свою мощность, а уже в 1998 году инверторы заняли 95 % японского рынка. Ну и, наконец, последний из наиболее популярных в мире типов кондиционеров – VRV – системы были предложены в 1982 году компанией Daikin.


2. Классификация кондиционеров

Центральные кондиционеры – это промышленные агрегаты, которые применяются для обработки воздуха в крупных коммерческих и административных зданиях, плавательных бассейнах, промышленных предприятиях и других. Центральный кондиционер является неавтономным, то есть для работы ему необходим внешний источник холода: вода от чиллера, фреон от внешнего компрессорно-конденсаторного блока или горячая вода от системы центрального отопления, бойлера. Основными целевыми функциями данных систем являются: комфортная вентиляция с рекуперацией тепла, нагревом и охлаждением; вентиляция и осушение в помещениях плавательных бассейнов; промышленная вентиляция с рекуперацией и без рекуперации тепла. Обработанный центральными кондиционерами воздух по сети воздуховодов распределяется по всему помещению.

Прецизионные кондиционеры – В основном такой кондиционер применяется в помещениях, требующие поддержания заданных параметров с высокой надежностью и точностью, такие как медицинские учреждения, производственные помещения, лаборатории, посты управления, узлы связи, залы ЭВМ, диспетчерские пункты и другие помещения. Представляет собой моноблок, который содержит вентагрегат, фильтр, холодильную машину с фреоновым воздухоохладителем, водяной воздухонагреватель и электрокалорифер. Применяется кондиционер как в системах с рециркуляцией воздуха, так и в системах со 100% приточным воздухом.

Автономные системы кондиционирования воздуха снабжаются извне только электрической энергией, например, шкафные кондиционеры и т.п. Такие кондиционеры имеют встроенные компрессионные холодильные машины, работающие на фреоне-R22, R134A, R407C. Автономные системы охлаждают и осушают воздух, для чего вентилятор продувает рециркуляционный воздух через поверхностные воздухоохладители, которыми являются испарители холодильных машин, а в переходное или зимнее время они могут производить подогрев воздуха с помощью электрических подогревателей или путем реверсирования работы холодильной машины, по циклу так называемого "теплового насоса".

Кондиционер воздуха, работающий на наружном воздухе, называется приточным; на внутреннем воздухе – рециркуляционным; на смеси наружного и внутреннего воздуха – кондиционером с рециркуляцией.

Разновидности исполнения:

1.  Мобильные – кондиционеры, не требующие монтажа; для использования достаточно вывести гибкий шланг из помещения для отвода тёплого воздуха. Конденсат обычно скапливается в поддоне в нижней части мобильного кондиционера

2.  Оконные – состоящие из одного блока; монтируются в окне, стене и проч. Недостатки – высокий уровень шума, уменьшение инсоляции помещения из-за сокращения площади оконного проёма. Преимущества – дешевизна, лёгкость монтажа и последующего обслуживания, отсутствие разъёмных соединений во фреоновой магистрали и как следствие нет утечки фреона, максимально возможный КПД, длительный срок службы.

3.  Сплит-системы (англ. split – расщепление) – состоят из двух блоков, внутреннего и наружного размещения, соединённых между собой трассой фреонопровода (обычно используются медные трубки). Наружный блок содержит (подобно холодильнику) – компрессор, конденсатор, дроссель и вентилятор; внутренний блок – испаритель и вентилятор. Различаются по типу исполнения внутреннего блока: настенный, канальный, кассетный, напольно-подпотолочный (универсальный тип), колонный и др.

4.  Мульти-сплит системы – состоят из наружного блока и нескольких, чаще двух, внутренних блоков, связанных между собой трассой фреонопровода. Как и обычные сплиты различаются по типу исполнения внутренних блоков.

5.  Системы с изменяемым расходом хладагента (VRF, VRV и т. д.) состоят из одного наружного блока (при необходимости увеличения общей мощности могут использоваться комбинации наружных блоков) и из некоторого количества внутренних блоков. Особенность систем состоит в том, что наружный блок меняет свою холодопроизводительность (мощность) в зависимости от потребностей внутренних блоков по данной мощности.

3. Устройство и принцип работы кондиционеров

Устройство. Основными узлами любого местного автономного кондиционера (как и любой холодильной машины) являются:

·  Компрессор – сжимает рабочую среду – хладагент (как правило – фреон) и поддерживает его движение по холодильному контуру.

·  Конденсатор – радиатор, расположенный во внешнем блоке. Название отражает процесс, происходящий при работе кондиционера – переход фреона из газообразной фазы в жидкую (конденсация). Для высокой эффективности и длительной эксплуатации преимущественно изготавливается из меди и алюминия.

·  Испаритель – радиатор, расположенный во внутреннем блоке. В испарителе фреон переходит из жидкой фазы в газообразную (испарение). Также в основном изготавливается из меди и алюминия.

·  ТРВ (терморегулирующий вентиль) – трубопроводный дроссель, который понижает давление фреона перед испарителем.

·  Вентиляторы – создают поток воздуха, обдувающего испаритель и конденсатор. Используются для более интенсивного теплообмена с окружающим воздухом.

·  Существуют следующие виды фильтров: воздушный электростатический и угольный (дезодорирующий). Воздушный – мелкая металлическая сетка, защищающая наши легкие и теплообменник от пыли и механических примесей. Этот фильтр не требует замены – его достаточно помыть в теплой воде или пропылесосить. Благодаря электростатическому заряду он удерживает мелкие заряженные частицы, пыльцу, микроорганизмы. И, наконец, угольный (карбоновый) фильтр устраняет табачный дым, запахи и наиболее мелкие частицы пыли величиной до 0,0001 мм.

Рис. 1. Наружный блок

Наружный блок (рис. 1) состоит из следующих узлов:

1.  Вентилятор – создает поток воздуха, обдувающего конденсатор. В недорогих моделях имеет только одну скорость вращения. Такой кондиционер может стабильно работать в небольшом диапазоне температур наружного воздуха. В моделях более высокого класса, рассчитанных на широкий температурный диапазон, а также во всех полупромышленных кондиционерах, вентилятор имеет 2 – 3 фиксированных скорости вращения или же плавную регулировку.

2.  Конденсатор – радиатор, в котором происходит охлаждение и конденсация фреона. Продуваемый через конденсатор воздух, соответственно, нагревается.

3.  Компрессор – сжимает фреон и поддерживает его движение по холодильному контуру. Бывает поршневого или спирального (scroll) типа. Поршневые компрессоры дешевле, но менее надежны, чем спиральные, особенно в условиях низких температур наружного воздуха.

4.  Плата управления – как правило, устанавливается только на инверторных кондиционерах. В не инверторных моделях всю электронику стараются размещать во внутреннем блоке, поскольку перепады температуры и влажности снижают надежность электронных компонентов.

5.  Четырехходовой клапан – устанавливается в реверсивных (тепло – холод) кондиционерах. В режиме обогрева этот клапан изменяет направление движения фреона. При этом внутренний и наружный блок как бы меняются местами: внутренний блок работает на обогрев, а наружный – на охлаждение.

6.  Штуцерные соединения – к ним подключаются медные трубы, соединяющие наружный и внутренний блоки (на рис. показано место расположения).

7.  Фильтр фреоновой системы – устанавливается перед входом компрессора и защищает его от медной крошки и других мелких частиц, которые могут попасть в систему при монтаже кондиционера. Разумеется, если монтаж выполнен с нарушением технологии и в систему попало большое количество мусора, то фильтр не сможет его задержать.

8.  Защитная быстросъемная крышка – закрывает штуцерные соединения и клеммник, используемый для подключения электрических кабелей. В некоторых моделях защитная крышка закрывает только клеммник, а штуцерные соединения остаются снаружи.

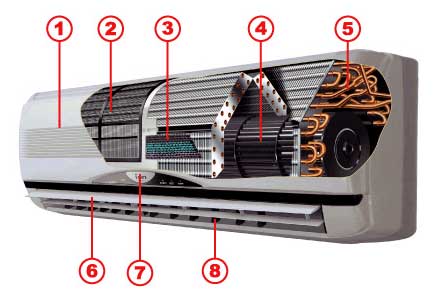

Рис. 2. Внутренний блок

Внутренний блок (рис. 2) состоит из следующих узлов:

1.  Передняя панель – представляет собой пластиковую решетку, через которую внутрь блока поступает воздух. Панель легко снимается для обслуживания кондиционера (чистки фильтров и т.п.).

2.  Фильтр грубой очистки – представляет собой пластиковую сетку и предназначен для задержки крупной пыли, шерсти животных и т.п. Для нормальной работы кондиционера фильтр необходимо чистить не реже двух раз в месяц.

3.  Фильтр тонкой очистки – бывает различных типов: угольный (удаляет неприятные запахи), электростатический (задерживает мелкую пыль) и т.п. Наличие или отсутствие фильтров тонкой очистки никакого влияния на работу кондиционера не оказывает.

4.  Вентилятор – предназначен для циркуляции очищенного и охлажденного либо подогретого воздуха в помещении, имеет 3 – 4 скорости вращения.

5.  Испаритель – радиатор, в котором происходит нагрев холодного фреона и его испарение. Продуваемый через радиатор воздух, соответственно, охлаждается.

6.  Горизонтальные жалюзи – регулируют направление воздушного потока по вертикали. Эти жалюзи имеют электропривод и их положение может регулироваться с пульта дистанционного управления. Кроме этого, жалюзи могут автоматически совершать колебательные движения для равномерного распределения воздушного потока по помещению.

7.  Индикаторная панель – на передней панели кондиционера установлены индикаторы (светодиоды), показывающие режим работы кондиционера и сигнализирующие о возможных неисправностях.

8.  Вертикальные жалюзи – служат для регулировки направления воздушного потока по горизонтали. В бытовых кондиционерах положение этих жалюзи можно регулировать только вручную. Возможность регулировки с пульта ДУ есть только в некоторых моделях элитных кондиционеров.

9.  Поддон для конденсата (на рисунке не показан) – расположен под испарителем и служит для сбора конденсата (воды, образующейся на поверхности холодного испарителя). Из поддона вода выводится наружу через дренажный шланг.

10. Плата управления (на рисунке не показана) – обычно располагается с правой стороны внутреннего блока. На этой плате размещен блок электроники с центральным микропроцессором.

11. Штуцерные соединения (на рисунке не показаны) – расположены в нижней задней части внутреннего блока. К ним подключаются медные трубы, соединяющие наружный и внутренний блоки.

Принцип работы. Компрессор, конденсатор, дроссель (капиллярная трубка, ТРВ и др.) и испаритель соединены тонкостенными медными трубками (в последнее время иногда и алюминиевыми) и образуют холодильный контур, внутри которого циркулирует хладагент. (Традиционно в кондиционерах используется смесь фреона с небольшим количеством компрессорного масла, однако в соответствии с международными соглашениями производство и использование старых сортов, разрушающих озоновый слой, постепенно прекращается).

В процессе работы кондиционера происходит следующее. На вход компрессора из испарителя поступает газообразный хладагент под низким давлением в 3–5 атмосфер и температурой 10–20 °C. Компрессор кондиционера сжимает хладагент до давления 15–25 атмосфер, в результате чего хладагент нагревается до 70–90°C, после чего поступает в конденсатор (на примере R22).

Благодаря интенсивному обдуву конденсатора, хладагент остывает и переходит из газообразной фазы в жидкую с выделением дополнительного тепла. Соответственно, воздух, проходящий через конденсатор, нагревается.

На выходе конденсатора хладагент находится в жидком состоянии, под высоким давлением и с температурой на 10–20°C выше температуры атмосферного (наружного) воздуха. Из конденсатора теплый хладагент попадает в терморегулирующий вентиль (ТРВ), который в простейшем случае представляет собой капилляр (длинную тонкую медную трубку, свитую в спираль). На выходе ТРВ давление и температура хладагента существенно понижаются, часть хладагента при этом может испариться.

После ТРВ смесь жидкого и газообразного хладагента с низким давлением поступает в испаритель. В испарителе жидкий хладагент переходит в газообразную фазу с поглощением тепла, соответственно, воздух, проходящий через испаритель, остывает. Далее газообразный хладагент с низким давлением поступает на вход компрессора и весь цикл повторяется. Этот процесс лежит в основе работы любого кондиционера и не зависит от его типа, модели или производителя.

Работа кондиционера (холодильника) без отвода тепла от конденсатора принципиально невозможна. В обычных бытовых установках это тепло является бросовым и отводится в окружающую среду, причём его количество значительно превышает величину, поглощённую при охлаждении помещения (камеры). В более сложных устройствах это тепло утилизируется для бытовых целей: горячее водоснабжение, и др.

Цикл охлаждения. Принцип работы кондиционера аналогичен принципу работы холодильника. Цикл охлаждения состоит из четырёх этапов:

1. Хладагент циркулирует по закрытому контуру системы, его движение поддерживается компрессором. На первом этапе в компрессор из испарителя поступает холодный парообразный хладагент низкого давления. Затем он сжимается, в течение этого процесса происходит повышение его температуры и давления.

2. Горячий пар поступает в конденсатор, где переходит в состояние жидкости высокого давления – процесс конденсации. Тепло, отводимое от хладагента вентилятором системы охлаждения, отдаётся окружающей среде.

3. Затем жидкий хладагент попадает в расширительный клапан, где он резко расширяется, при этом снижаются его давление и температура (он переходит в туманообразное состояние). Регулятор потока контролирует подачу хладагента в испаритель.

4. Хладагент низкого давления попадает в испаритель. Там он начинает кипеть и забирать тепло от воздуха внутри помещения, переходя при этом в газообразное состояние. Затем газообразный хладагент возвращается в компрессор, и цикл начинается заново.

Для нагрева воздуха в кондиционерах используется обратный цикл.

Контроль влажности воздуха. Обычно перед воздушным кондиционером ставится задача уменьшения влажности воздуха. Достаточно холодный (ниже точки росы) испарительный змеевик конденсирует водяной пар из обработанного воздуха (таким же образом, как и очень холодный напиток конденсирует водяной пар воздуха на внешней стороне стакана), отправляя воду в дренажную систему и, таким образом понижая влажность воздуха. Сухой воздух улучшает комфорт, так как он обеспечивает естественное охлаждение организма человека путём испарения пота с кожи. Обычно кондиционеры позволяют обеспечить относительную влажность воздуха от 40 до 60 процентов. Установка кондиционера с парогенератором позволяет поддерживать точное значение влажности в помещении.

Испарительные охладители. Вышеупомянутые персидские системы охлаждения были испарительными охладителями. В местах с очень сухим климатом они популярны, так как могут легко обеспечить хороший уровень комфорта. Испарительный охладитель – устройство, которое забирает воздух извне и пропускает его через влажную прокладку. Температура входящего воздуха, измеренная при помощи сухого термометра, уменьшается. Общее же «количество теплоты заключённое в воздухе» (внутренняя энергия) остаётся неизменным. Часть теплоты переходит в скрытую теплоту при испарении воды во влажных и более холодных прокладках. Такие охладители могут быть очень эффективны, если входящий воздух достаточно сухой. Также они дешевле и более надёжны и просты в обслуживании. Похожий тип охладителя, но использующий лёд для охлаждения и увлажнения воздуха, был запатентован американцем Джоном Горри Апалачиколой в 1842 году, который использовал это устройство для охлаждения пациентов в своём госпитале для больных малярией.

В основе работы любого кондиционера лежит свойство веществ поглощать тепло при испарении и выделять – при конденсации. В кондиционере это происходит следующим образом.

1.  Сжатие. Испаренный парообразный хладагент поступает в компрессор по трубопроводу всасывания, а затем сжимается в кондиционере, и превращается в пар высокой температуры и высокого давления, который способен превращаться в жидкость при комнатной температуре.

2.  Сжижение. Пар высокой температуры и высокого давления охлаждается воздухом в конденсаторе и сжижается.

3.  Расширение. Проходя через капиллярную трубку (терморегулирующий вентиль), хладагент высокого давления, сжиженный в конденсаторе, переходит в состояние низкого давления, в котором он легко может испаряться.

4.  Испарение. Жидкий хладагент низкого давления попадает в испаритель, поглощает тепло из окружающего воздуха и переходит в парообразное состояние.

Принцип работы кондиционера (рис. 3), таким образом, предельно прост: хладагент забирает тепло из воздуха в комнате и расходует его на свое испарение. Получившийся пар сжимают, и он отдает тепло уличному воздуху. При сжатии хладагент опять превращается в жидкость и опять готов забирать тепло из воздуха в комнате.

Некоторые кондиционеры могут и обогревать помещение с помощью так называемого теплового насоса. В этом режиме фреон циркулирует по контуру в обратном направлении, отбирая тепло из воздуха снаружи и передавая его внутрь помещения. Однако чем ниже температура на улице, тем труднее отбирать тепло из воздуха. Мощность обогрева падает по мере понижения температуры на улице, и при наружной температуре ниже -5°С не следует обогревать помещения с помощью кондиционера.

Итак: основные элементы кондиционера – это компрессор, теплообменники – конденсатор и испаритель, и соединяющие их трубки. Все остальные элементы служат для улучшения работы холодильного контура (вентиляторы) или для удобства пользователей (панель управления).

Чаще всего в кондиционерах используются герметичные поршневые компрессоры, в которых электродвигатель расположен внутри герметичного корпуса.

·  При движении поршня (рис. 3) вверх по цилиндру компрессора хладагент сжимается. Поршень перемещается электродвигателем через коленчатый вал  и шатун.

·  Под действием давления пара открываются и закрываются всасывающие и выпускные клапаны компрессора холодильной машины.

·  На схеме «а» показана фаза всасывания хладагента в компрессор. Поршень начинает опускаться вниз от верхней точки, при этом в камере компрессора создается разрежение и открывается впускной клапан. Парообразный хладагент низкой температуры и низкого давления попадает в рабочее пространство компрессора.

·  В фазе сжатия пара и его выхода из компрессора поршень поднимается вверх и сжимает пар. При этом открывается выпускной клапан компрессора, и пар под высоким давлением выходит из компрессора.

Рис. 3. Схема работы кондиционера

4. Системы кондиционирования для ресторанов

кондиционер охлаждение влажность ресторан

Кондиционирование ресторанов, баров и кафе состоит из нескольких частей: вентиляция кухни, горячего цеха; кондиционирование зала кафе и бара с танцзалом (причем, с разделением на курящий и некурящий залы); кондиционирование административных и бытовых помещений (санузлы, гардероб). Все эти помещения обладают различными характеристиками и предъявляют к системе кондиционирования свои требования, а потому, выбрать подходящую систему кондиционирования – более чем сложно. Нужно помнить и о том, что проектировать систему кондиционирования кафе или ресторана следует в строгом соответствии с санитарными нормами и правилами, в которых определены необходимые требования, а сам проект необходимо согласовать в СЭС.

Для зала кафе или ресторана, скорее всего, подойдёт сплит-система кассетного или канального типа. Эти системы устанавливаются за подвесным или подшивным потолком, а потому не нарушают сложившегося интерьера. Обычно такие кондиционеры располагаются над центром помещения, что позволяет создавать максимально ровный температурный фон, а кроме того, они практически бесшумны.

Преимущество кассетного кондиционера – равномерное распределение воздушного потока по четырем направлениям, что позволяет использовать всего один кондиционер для охлаждения большого помещения, и делает его незаменимым в помещениях сложной формы. Кассетный кондиционер не нарушает сложившегося интерьера – при его установке в помещении видна только декоративная решётка.

При использовании сплит-системы канального типа распределение охлажденного воздуха осуществляется по системе воздуховодов. Принципиальное отличие канального кондиционера от остальных сплит-систем – в возможности подачи свежего воздуха с улицы в объёмах, необходимых для полноценной вентиляции кондиционируемых помещений. С помощью системы воздуховодов воздух подается в помещение одновременно с двух, трех, пяти, десяти и более сторон, а при необходимости его можно распределить сразу на несколько помещений.

Если фальшпотолок отсутствует, подойдут и сплит-системы настенного типа. Настенная сплит-система – самая распространенная модель кондиционеров, её выпускают абсолютно все существующие сегодня компании. При своей относительно невысокой стоимости, настенные кондиционеры замечательно справляются со своими функциями. Они компактны и неплохо вписываются практически в любой интерьер. Правда, использовать настенную сплит-систему можно только в одном помещении – на два, или тем более три, её уже не хватит.

В кафе, стены которых не приспособлены для крепления настенных внутренних блоков, а подвесных потолков нет, вполне подойдут напольно-потолочные кондиционеры. Устанавливаются они, как следует из названия, либо внизу стены, либо непосредственно на потолке. В первом случае, поток воздуха направляется вертикально вверх, а во втором – горизонтально вдоль потолка. Такая конструкция позволяет равномернее распределять охлажденный воздух по помещению и избегать попадания прямого потока на людей.


Заключение

Современные помещения большой площади, предназначенные для ресторанного сервиса, отличаются наличием большого объема воздуха и значительными теплоизбытками, часто даже в зимний период. По этой причине в ресторанах необходимо предусматривать кондиционирование воздуха в обеденных залах и в производственных помещениях предприятий общественного питания при значительных тепловыделениях. При этом производительность оборудования кондиционирования, удовлетворяющая современным требованиям оптимизации энергопотребления и обеспечения функциональной гибкости, играет решающую роль в выборе типа используемой системы.

Как и в любом другом помещении, в ресторане человеку необходимо создать комфортные условия. А они подразумевают не только соответствующую планировку, качественную внутреннюю отделку и культуру обслуживания, но и обеспечение комфортного микроклимата. Особенно эта проблема остра в крупных городах, воздух в которых в избытке содержит окись углерода, различные соединения свинца и тяжелых металлов, да и обыкновенную пыль.

Создание комфортного микроклимата в помещении дело непростое. Здесь не поможет банальный вентилятор, установленный в окне. Для этого разрабатывается система обеспечения, во-первых, вентиляции, т.е. обмена воздуха в помещениях для удаления избытков теплоты, влаги, вредных и других веществ, и, во-вторых, кондиционирования воздуха, т.е. автоматического поддержания в закрытых помещениях всех или отдельных параметров воздуха (температуры, относительной влажности, чистоты, скорости движения) на определённом уровне. Целью этих мероприятий является обеспечение оптимальных метеорологических условий, наиболее благоприятных для самочувствия людей и ведения технологического процесса.

Предпочтительно в ресторанах, барах и кафе устанавливать промышленные кондиционеры, чтобы создать комфортные условия для посетителей. Хотя в небольших помещениях для экономии часто ставят обычные бытовые кондиционеры.

Кондиционер для ресторана может быть канального, или кассетного типа. Кассетный кондиционер возможно установить в том случае, если система вентиляции уже смонтирована и завершены отделочные работы. Канальный кондиционер для ресторана имеет смысл устанавливать совместно с системой вентиляции и прокладкой воздуховодов, тогда можно достичь большой эффективности работы кондиционера и вентиляции, а так же более комфортного воздухораспределения.


Список использованных источников

1.  Волков Ю. Интерьер и оборудование гостиниц и ресторанов. – Ростов н/Д.: 2004.

2.  Классификация систем кондиционирования и вентиляции // Мир климата, 2006. – № 6.

3.  Кокорин О.Я. Современные системы кондиционирования воздуха. – М.: 2003.

4.  Системы вентиляции и кондиционирования. Теория и практика. – М.: 2000.

5.  http://www.lmc.ru/solutions/restourants/

6.  http://www.climat-center.ru/

7.  http://vent.temptechno.ru/
