Лабораторна робота № 2

Відновлення і зміцнення деталей верстатів, машин і обладнання методами газотермічного напилювання покриттів і наплавлення

Мета роботи: ознайомитися з технологічним процесом відновлення і зміцнення деталей типу "вал" методами газотермічного напилювання покриттів.

Теоретичні дані

1. Основні методи нанесення газотермічних покриттів

Процес газотермічного нанесення покриттів заключається в нагріванні і пластифікації матеріалу покриття в плазмі, газовому полум'ї або електричній дузі з наступним його розпиленням на поверхню деталі.

При газотермічному напилюванні застосовуються апарати двох видів: газополум'яневі та електричні. Електричні апарати використовують тепло електричної дуги, газополум'яневі використовують тепло, що виділяється при горінні суміші горючий газ-кисень.

1.1 В установках плазмового типу для плавлення і розпилювання матеріалу покриття використовується струмінь дугової плазми, температура якої 10000... 15000 °К і швидкість, більша за швидкість звуку. Висока температура плазмового струменя дає можливість використовувати для отримання покриттів різні метали і сплави, в тому числі тугоплавкі, (рис. 1.1.)

1.2 Процес отримання покриття за допомогою електричних апаратів (методом електродугової металізації) полягає в формуванні рідкого металу після дії електричної дуги на матеріал електродів, розпилення цього металу на дрібні частинки струменем стиснутого повітря, що виходить з сопла і нанесенні їх на поверхню виробу (рис. 1.2.).

1.3 При газополум'яневому напилюванні джерелом теплової енергії є полум'я, створене в результаті горіння суміші горючий газ - кисень. Температура горіння сумішей горючого газу з киснем наведена в табл. 1.

Таблиця 1.

Застосовується газополум'яневе напилювання трьох видів: порошкове, дротяне, пруткове.

Для реалізації газополум'яневого напилювання потрібно мати нескладне обладнання і невелике приміщення для його розміщення.

Схема порошкового газополум'яневого напилювання показана на рис. 1.3.

1.4 Газопорошкове наплавлення реалізується з подачею порошку на оброблювану поверхню (рис.1.4). Для ведення процесу застосовуються спеціальні газополум'яневі апарати із внутрішньою подачею порошку, що працюють по схемі двох-ступеневої інжекції - ГАЛ - 6, ГН - 2 та інші.

Спосіб наплавлення забезпечує нанесення тонких покриттів товщиною 0,05 мм і більше з рівною поверхнею.

2. Обладнання і апаратура для нанесення газотермічних покриттів деталей

2.1. Для плазмового напилювання застосовують установки УМП-6, УПУ-ЗД, УПУ-8, Київ-7

2.2. Газові апарати МГИ-4 і МГИ-5

2.3. Установки газополум'яневого напилювання Термо-1, Термо-3, Л-5405, УГПТ

2.4. Апаратура для газополум'яневого напилювання і наплавлення - ГАЛ - 6, ГН - 2

Матеріали покриттів для відновлення деталей машин

Газотермічні покриття можна наносити практично з усіх твердих матеріалів, які в процесі нагрівання до температури плавлення суттєво не випаровуються, не розпадаються І не змінюють свої властивості.

Найбільш широко застосовуються такі порошкові матеріали:

-  ПГ-СРЗ, ПГ-СР4, ИПФ-1 - для покриттів деталей вузлів тертя машин, механізмів і арматури, які працюють в агресивному середовищі;

-  БрА 10, БроФ-8-0,3 - корозійностійкі і антифрикційні покриття для деталей машин, які працюють в умовах тертя.

Таблиця 2. Хімічний склад та інші властивості базових порошків для газотермічних покриттів

4. Технологія газотермічного напилювання і металізації

Процес напилювання і металізації складається з наступних основних операцій: підготовка матеріалів (просушування, просіювання порошку на установці мод. 029); підготовка поверхні деталі (проточування з метою зняття шару спрацьованого матеріалу); нанесення шару покриття; оплавлення отриманого шару; контроль якості.

Послідовність виконання технологічних операцій при підновленні спрацьованих деталей типу «вал»:

Операція 1 .Зняття нерівномірно спрацьованого шару поверхні деталі

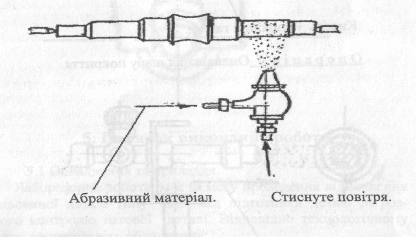

Операція 2. Абразивна обробка поверхні деталі

Операція 3. Газополум'яне напилювання

Операція 4. Оплавлення шару покриття

Операція 5. Механічна обробка (шліфування) покриття

Операція 6. Контроль діаметрів

Технологічний процес зміцнення деталі типу «вал» методом газополумінного напилення

І, ІІ, ІІІ ... – номери операцій

1,2,3... - номери переходів

І. Підготовка порошку ПГ-СР 4:

1.  Просушити порошок (tÅ=150-250ÅC) на протязі 2-х годин.

обладнання: сушильні шафи, термопечі

2.  Просіяти порошок на ситі 100 мікрон.

обладнання: прилад мод. 029

ІІ. Підготовка деталі:

1.  Очищення, миття.

2.  Проточити поверхню А деталі в діаметр 39 мм.

обладнання: токарний верстат

3.  Нарізати рвану різь з кроком 0,3-0,5 мм.

ІІІ. Напилювання:

1.  Встановити і закріпити деталь в центрах установки КНПА 12М.

2.  Включити механізм обертання деталі (40-60 об/хв.)

3.  Включити подачу газів (кисень, пропан) на апарат напилення ГАЛ6.

4.  Нагріти полум’ям пальника ГАЛ6 до t = 250ÅC/

5.  Відкрити подачу порошку та включити механізм переміщення апарата ГАЛ6 паралельно осі обертання деталі.

6.  Нанести шар покриття на поверхню А в діаметр 41,5 мм.

7.  Виключити подачу порошку.

IV. Оплавлення

1.  Нагріти полум’ям пальника напилений шар покриття до температури 950 -1050 ÅС.

V. Токарна обробка:

1.  Точити поверхню А в діаметр 40,1 мм.

VI. Шліфування

1.  Шліфувати поверхню А в діаметр мм.

обладнання: верстат мод. 16К20

VII. Контроль

1.  Виконати візуальний огляд зміцненої поверхні А (тріщини, раковин, відшарування не допускаються).

2.  Контроль твердості покриття.

обладнання: прилад Роквела ТК-14-250 (55 HRC).

3.  Контроль шорсткості відновленої поверхні

обладнання: профілометр-профілограф мод. 252 або набір зразків шорсткості.

4.  Контроль геометричних розмірів відновленої поверхні.

газотермічний напилювання покриття вал

Висновки по роботі

Напилений шар покриття має високу корозійну стійкість, стійкість проти абразивного спрацювання, високу твердість.

Метод газополумінного напилювання дає можливість отримувати захисні покриття від дії агресивних середовищ.

Термін служби деталей з покриттям в 1,5 – 3 рази більший у порівнянні з терміном служби деталей без покриття.

Газо термічне напилення застосовують з метою зміцнення нових деталей, а також з метою відновлення номінальних розмірів спрацьованих деталей.
