Реферат: Диоды Шотки

Диод Шотки – это полупроводниковый диод, выпрямительные свойства которого основаны на использовании выпрямляющего электрического перехода между металлом и полупроводником

Для многих видов диодов (таких как выпрямительные плоскостные низкочастотные диоды, импульсные диоды и т.д.), основным физическим процессом, ограничивающим диапазон рабочих частот, оказывался процесс накопления и рассасывания неосновных носителей заряда в базе диода. Другой физический процесс – перезаряд барьерной ёмкости выпрямляющего электрического перехода – имел в рассмотренных диодах второстепенное значение и сказывался на их частотных свойствах только при определенных условиях. Поэтому были выдвинуты требования к конструкции и технологии изготовления диодов, выполнение которых обеспечивало бы ускорение рассасывания накопленных в базе за время действия прямого напряжения неосновных носителей заряда. Понятно, что если исключить инжекцию неосновных носителей заряда при работе диода, то не было бы накопления этих неосновных носителей в базе и соответственно относительно медленного процесса их рассасывания. Здесь можно перечислить несколько возможностей практически полного устранения инжекции неосновных носителей заряда при сохранении выпрямительных свойств полупроводниковых диодов.

1.  Использование в качестве выпрямляющего электрического перехода (гетероперехода), т.е. электрического перехода, образованного в результате контакта полупроводников с различной шириной запрещённой зоны. Инжекция неосновных носителей при прямом включении будет отсутствовать при выполнении ряда условий и, в частности, при одинаковом типе электропроводности полупроводников, образующих гетеропереход. Этот способ устранения инжекции неосновных носителей заряда пока не нашел широкого применения в промышленном производстве монокристаллических полупроводниковых диодов из-за технологических трудностей.

2.  Использование для выпрямления эффекта туннелирования.

3.  Инвертирование диодов, т.е. использование для выпрямления только обратной ветви ВАХ вместе с участком, соответствующим лавинному пробою. Этот способ не нашёл применения из-за необходимости иметь для каждого диода своё напряжение смещения, почти равное напряжению пробоя. Кроме того, в начальной стадии лавинного пробоя в диоде возникают шумы.

4.  Использование выпрямляющего перехода Шотки, т.е. выпрямляющего электрического перехода, образованного в результате контакта между металлом и полупроводником. На таком переходе высота потенциального барьера для электронов и дырок может существенно отличаться. Поэтому при включении выпрямляющего перехода Шотки в прямом направлении прямой ток возникает благодаря движению основных носителей заряда полупроводника в металл, а носители другого знака (неосновные для полупроводника) практически не могут прейти из металла в полупроводник из-за высокого для них потенциального барьера на переходе.

Таким образом, на основе выпрямляющего перехода Шотки могут быть созданы выпрямительные, импульсные и сверхвысокочастотные полупроводниковые диоды, отличающиеся от диодов с p-n-переходом лучшими частотными свойствами.

Выпрямительные диоды Шотки

На частотные свойства диодов Шотки основное влияние должно оказывать время перезарядки барьерной ёмкости перехода. Постоянная времени перезарядки зависит и от сопротивления базы диода . Поэтому выпрямляющий переход Шотки целесообразнее создавать на кристалле полупроводника с электропроводностью n-типа – подвижность электронов больше подвижности дырок. По той же причине должна быть большой и концентрация примесей в кристалле полупроводника.

Однако толщина потенциального барьера Шотки, возникающего в полупроводнике вблизи границы раздела с металлом, должна быть достаточно большой. Только при большой толщине потенциального барьера (перехода Шотки) можно будет, во-первых, устранить вероятность туннелирования носителей заряда сквозь потенциальный барьер, во-вторых, получить достаточные значении пробивного напряжения и, в-третьих, получить меньшие значения удельной (на единицу площади) барьерной ёмкости перехода. А толщина перехода или потенциального барьера зависит от концентрации примесей в полупроводнике: чем больше концентрация примесей, тем тоньше переход. Отсюда следует противоположное требование меньшей концентрации примесей в полупроводнике.

Учёт этих противоречивых требований к концентрации примесей в исходном полупроводнике приводит к необходимости создания двухслойной базы диода Шотки (рис. 1). Основная часть кристалла – подложка толщиной около 0,2 мм – содержит большую концентрацию примесей и имеет малое удельное сопротивление. Тонкий монокристаллический слой того же самого полупроводника (толщиной в несколько микрометров) с той же электропроводностью n-типа может быть получен на поверхности подложки методом эпитаксиального наращивания. Концентрация доноров в эпитаксиальном слое должна быть значительно меньше, чем концентрация доноров в подложке.

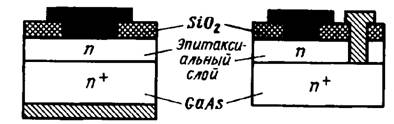

Рис. 1. Варианты структур диодов Шотки с двухслойной базой

В качестве исходного полупроводникового материала для выпрямительных диодов Шотки можно использовать кремний или арсенид галлия. Однако в эпитаксиальных слоях арсенида галлия не удаётся пока достичь малой концентрации дефектов и достаточно низкой концентрации доноров. Поэтому пробивное напряжение диодов Шотки на основе арсенида галлия оказывается низким, что является существенным недостатком для выпрямительных диодов.

Металлический электрод на эпитаксиальный слой полупроводника обычно наносят методом испарения в вакууме с последующим осаждением на поверхность эпитаксиального слоя. Перед нанесением металлического электрода целесообразно методами фотолитографии создать окна в оксидном слое на поверхности полупроводника. Так легче получить выпрямляющий переход Шотки необходимой площади и конфигурации.

Выпрямительные низкочастотные диоды предпочтительнее изготовлять с p-n-переходом. Выпрямительные диоды Шотки в области низких частот могут в перспективе иметь преимущество перед диодами с p-n-переходом, связанное с простотой изготовления.

Наибольшие преимущества перед диодами с p-n-переходом диоды Шотки должны иметь при выпрямлении больших токов высокой частоты. Здесь кроме лучших частотных свойств диодов Шотки следует отметить такие их особенности: меньшее прямое напряжение из-за меньшей высоты потенциального барьера для основных носителей заряда полупроводника; большая максимально допустимая плотность прямого тока, что связано, во-первых, с меньшим прямым напряжением и, во-вторых, с хорошим теплоотводом от выпрямляющего перехода Шотки. Действительно, металлический слой, находящийся с одной стороны перехода Шотки, по своей теплопроводности превосходит любой сильнолегированный слой полупроводника. По этим же причинам выпрямительные диоды Шотки должны выдерживать значительно большие перегрузки по току по сравнению с аналогичными диодами с p-n-переходом на основе того же самого полупроводникового материала.

Ещё одна особенность диодов Шотки заключается в идеальности прямой ветви ВАХ – прямая ветвь ВАХ соответствует выражению: . При этом с изменением прямого тока в пределах нескольких порядков зависимость  близка к линейной, или в показателе экспоненты при изменении тока не появляется дополнительных множителей. Учитывая эту особенность, диоды Шотки можно использовать в качестве быстродействующих логарифмических элементов.

На рис. 2 показаны ВАХ кремниевого диода Шотки 2Д219, рассчитанного на максимально допустимый прямой ток 10 А. Прямое напряжение на диоде при максимально допустимом прямом токе не более 0,6 В, максимально допустимое обратное напряжение для диода 2Д219Б 20 В. Эти диоды допускают прохождение импульсов тока длительностью до 10 мс с периодом повторения не менее 10 мин с амплитудой, в 25 раз превышающей максимально допустимый прямой ток. Диоды рассчитаны на частоту выпрямляемого тока 0,2 МГц.

диод устройство полупроводник шотки

Рис. 2. ВАХ кремниевого диода Шотки 2Д219 при разных температурах

Импульсные диоды Шотки

Исходным полупроводниковым материалом для этих диодов может быть, так же как и для выпрямительных диодов Шотки, кремний или арсенид галлия. Но предпочтение здесь должно быть отдано арсениду галлия, так как в этом материале время жизни неосновных носителей заряда может быть менее  с. Несмотря на практическое отсутствие инжекции неосновных носителей заряда через переход Шотки при его включении в прямом направлении (что уже было отмечено ранее), при больших прямых напряжениях и плотностях прямого тока существует, конечно, некоторая составляющая прямого тока, связанная с инжекцией неосновных носителей заряда в полупроводник. Поэтому требование малости времени жизни неосновных носителей в исходном полупроводниковом материале остается и для импульсных диодов Шотки.

Арсенид галлия пока не удаётся получить с малой концентрацией дефектов, в результате чего арсенид-галлиевые диоды имеют относительно малые значения пробивных напряжений, далёкие от теоретически возможных. Это является существенным недостатком для выпрямительных диодов, но не столь важно для импульсных диодов, так как большая часть импульсных схем – это низковольтные схемы.

Выпускаемые промышленностью арсенид-галлиевые импульсные диоды Шотки (3А527А, 3А530Б и др.) предназначены для использования в импульсных схемах пико- и наносекундного диапазона. В отличие от выпрямительных диодов Шотки они имеют значительно меньшие площади выпрямляющих переходов. Поэтому общая емкость этих диодов не превышает 1 пФ даже при нулевом постоянном напряжении смещения.

Список используемой литературы

1)  Полупроводниковые приборы, 2006 г. В.В. Пасынков, Л.К. Чиркин

2)  Полупроводниковые сверхвысокочастотные диоды, 1983 г. М.С. Гусятинер, А.И. Горбачев.
