Проектирование микроЭВМ на основе микропроцессорного комплекта серии 1804

Введение.

Современный этап научно технического прогресса характеризуется широким применением электроники и микроэлектроники во всех сферах жизни и деятельности человека. Важную роль при этом сыграло появление и быстрое совершенствование элементной базы для разработки и проектирования различных периферийных устройств и устройств вычислительной техники.

 Вычислительные машины и комплексы применяются в настоящее время практически во всех отраслях жизнедеятельности человека – связи и передачи данных, медицине и в быту, измерительных и контролирующих системах, в системах автоматического управления и многих других, где играют немаловажную роль и поэтому должны отвечать высоким требованиям, как точности, так и надежности.

Особую роль, с недавнего времени, стали играть и так называемые специализированные или бортовые компьютеры. Эффективность различных современных подвижных и стационарных систем зависит во многом и от их качества. Основное назначение этого класса вычислительных устройств – сбор самой различной информации, как о состоянии окружающей среды, так и возможно, о состоянии самого объекта, её обработка и передача более высокому звену управления объектом.

Процесс проектирования данного класса вычислительных устройств определяется целым рядом факторов, которые необходимо учитывать при построении такого устройства. Этими факторами могут служить:

степень подвижности объекта, несущего бортовой компьютер;

степень сложности алгоритмов вычислений, производимых им и их объем;

точность получаемых, обрабатываемых и выходных данных.

Обычно функционирование таких вычислительных устройств происходит не автономно (хотя не исключён и такой вариант), а под управлением различных более мощных и стационарных объектов или комплексов. В связи с эти сложность разработки структуры и программного обеспечения к таким устройствам требует существенных временных и материальных затрат.

Область применения подобного класса вычислительных устройств можно сказать всеобъемлющая. Практически на любом подвижном объекте возможно (или даже просто необходимо) применение бортового компьютера, который может предоставлять оператору или управляющему устройству – человеку или машине, данные об объекте управления или даже самостоятельно принимать какие-либо решения. Необходимо также сказать, что применение таких вычислительных устройств уже достаточно широкое, что доказывает перспективность их дальнейших разработок и применения в жизни.

1. Разработка архитектуры микрокомпьютера.

1.1 Проектирование алгоритмов, выбор состава макроопераций, проектирование задач.

При реализации данного курсового проекта проектируемая микро ЭВМ должна была решать следующие задачи:

·     выполнение арифметической операции , где  (- содержимое портов);

·     тест ОЗУ методом “Обращение по прямому и дополняющему адресам”;

На основании этих самых алгоритмов была выбрана система команд проектируемой микро ЭВМ (система микроопераций).

Изложенные выше алгоритмы представлены далее в виде блок-схем.

Рис. 1. Арифметическая операция

Рис. 2. Тест ОЗУ.

На основании данных алгоритмов для микро-ЭВМ была выбрана следующая система команд (микроопераций):

mov Reg, операнд

mov Reg, Reg

mov Reg, Mem

mov Mem, Reg

add операнд (к аккумулятору)

add Reg (к аккумулятору)

inc Reg

dec Reg

inc Mem

dec Mem

cmp операнд

jz адрес

jmp адрес

neg Reg

mut Reg (аккумулятор на Reg)

div Reg (аккумулятор на Reg)

in Reg (в Reg номер порта)

out Reg (в Reg номер порта)

shr Reg (сдвиг регистра вправо)

shl Reg (сдвиг регистра влево)

and Reg, операнд

and Reg (Reg с аккумулятором)

or Reg (аккумулятор с Reg)

xor Reg (аккумулятор с Reg)

1.2 Разработка обобщённой структуры микро ЭВМ на основе алгоритмов решения задач.

С учётом вышеизложенных алгоритмов обобщённую структуру микро ЭВМ можно представить следующим образом (рис. 3.).

Рис. 3. Обобщённая структура микро ЭВМ.

1.3 Синтез операционных автоматов для процессорных элементов микро ЭВМ.

В качестве операционного автомата для процессорных элементов микро ЭВМ выберем операционный автомат М-типа.

Автоматы данного типа меньшую аппаратную сложность, однако, производительность вычислений уменьшается до одной операции за такт. Логические условия в автомате М-типа могут формироваться как в АЛУ, так и в самих регистрах – путём соответствующих выводов к управляющему автомату.

Далее синтезирован операционный автомат М-типа, реализующий арифметическую операцию, заданную в условии ().

Блок-схема микроопераций, реализующая данную математическую операцию представлена ниже. (Рис. 4.)

Рис. 4.1 Блок схема микроопераций.

Рис. 4.2 Блок схема микроопераций.

Рис. 4.3 Блок схема микроопераций.

В структуре М-автомата использованы две шины данных ШД1 и ШД2. Они соединены с входами АЛУ А1 и А2 соответственно. Разделим множество операндов АЛУ на два подмножества исходя из условий.

Если регистры Ri и Rj операнды одной микрооперации, то они включаются в различные подмножества.

Каждое слово R должно принадлежать хотя бы одному из подмножеств.

Подмножества формируются таким образом, чтобы затраты на коммутацию были минимальные.

Для определения каждого из подмножеств построим таблицу выполняющихся микроопераций, и распределим регистры по шинам.

Результат произведенных действий поместим в таблицу.

Содержание микроопераций

ШД1

ШД2

Рг. I[3.0] := 1 - 1

Рг. Т[23.0] := 0 - -

Рг. LN[23.0]:=0 - -

Рг. К[3.0] := 10 - 10

Рг. Х[23.0] := Х - Х

Рг. Х[23.0] := Рг. X[23.0] – 1 - Рг. Х

Рг. Р[23.0] := Рг. Х[23.0] - Рг.Х

Рг. Чт.[23.0] := 0 - -

Рг. Дт.:=Рг.I. - Рг.I

Рг.Дм.[23.0]:=Рг.Х[23.0] - Рг.Х

Рг.Сч.[23.0] := 23 - 23

Рг.Дм.[23.0] := Рг.Дм.[23.0] + Рг.Дт + 1 Рг.Дм. Рг.Дт.

Т3 := 1 - -

Т3 := 0 - -

Рг.Дм. := Рг.Дм.[23.0] + Рг. Дт. [23.0] Рг.Дм. Рг.Дт.

Рг.Дм. := L1(Рг.Дм.[23.0].0) Рг.Дм. -

Рг.Чт. := L1(Рг.Чт.[23.0].0) - Рг.Чт.

Рг.Чт.[23.0] := Рг.Чт.[23.0] + 1 - Рг.Чт.

Рг.Сч.[23.0] := Рг.Сч.[23.0] – 1 - Рг.Сч.

Рг.Т. := Рг.Чт.[23.0] - Рг.Чт.

Рг.LN[23.0] := Рг.LN[23.0] + Рг.Т.[23.0] Рг.LN Рг.Т

Рг.I[23.0] := Рг.I[23.0] + 1 - Рг.I

Рг.См.[23.0] := 0 - -

Рг.Мн.[23.0] := Рг.Х[23.0] - Рг.Х

Рг.Мт.[23.0] := Рг.Р[23.0] - Рг.Р

Рг.Сч.[23.0] := 13 - 13

Tд. := 0 - -

Рг.См.[23.0] := Рг.См.[23.0] + Рг.Мн.[23.0] Рг.См. Рг.Мн.

Рг.См.[23.0] := Рг.См. + L1(Рг.Мн.[23.0].0) Рг.См. Рг.Мн.

Рг.См.[23.0] := Рг.См. + Рг.Мн.[23.0] + 1

Рг.См. Рг.Мн.

Tд. := 1 - -

Рг.Мт.[23.0] := R2(00.Рг.Мт.[23.0]) - Рг.Мт.

Рг.Мн.[23.0] := L2(Рг.Мн.[23.0].00) - Рг.Мн.

Рг.Х[23.0] := Рг.См.[23.0] Рг.См. -

Рг.Х[23.0] := Рг.Х.[23.0] + 1

- Рг.Х

Рг.К. := Рг.К.[23.0] – 1 - Рг.К.

Таким образом в первое подмножество попадают регистры:

Рг.Дм;

Рг.См;

Рг.LN.

Во второе подмножество попадают регистры:

Рг.Х;

Рг.I;

Рг.Дт;

Рг.Чт;

Рг.Т;

Рг.Сч;

Рг.Р;

Рг.Мн.;

Рг.Мт;

Рг.К.

Поставим в соответствие каждой микрооперации выполняемой функции оператор присваивания АЛУ. Эти операторы характеризуют действия, выполняемые непосредственно в АЛУ.

Составим таблицу соответствующих микроопераций:

Содержание оператора D

Приемник результата

D := 000…01 D->Рг.I

D := 000…0 D->Рг.Т.

D := 000…0 D->Рг.LN

D := 000…01010 D->Рг.К

D := A2[23.0] D->Рг.Х

D := A2[23.0] + 111…1 D->Рг.Х

D := A2[23.0] D->Рг.Р

D := 00..00 D->Рг.Чт

D := A2[23.0] D->Рг.Дт

D := A2[23.0] D->Рг.Дм.

D := 000…010111 D->Рг.Сч.

D := A1[23.0] + A2[23.0] + 1

D->Рг.Дм.

D := 000…01 D->Т3

D := 000…0 D->Т3

D := A1[23.0] + A2[23.0] D->Рг.Дм.

D := L1(A1[23.0].0) D->Рг.Дм.

D := L1(A2[23.0].0) D->Рг.Чт

D := A2[23.0] + 1 D->Рг.Чт

D := A2[23.0] + 1111…11 D->Рг.Сч.

D := A2[23.0] D->Рг.Т.

D := A1[23.0] + A2[23.0] D->Рг.LN

D := A2[23.0] + 1 D->Рг.I

D := 000…00 D->Рг.См.

D := A2[23.0] D->Рг.Мн.

D := A2[23.0] D->Рг.Мт.

D := 000…01101 D->Рг.Сч.

D := 000…00 D->Тд

D := A1[23.0] + A2[23.0] D->Рг.См.

D := A2[23.0] + L1(A2[23.0].0) D->Рг.См.

D := A1[23.0] + A2[23.0] + 1

D->Рг.См.

D := 000…01 D->Тд.

D := R2(00.A2[23.0]) D->Рг.Мт

D := L2(A2[23.0].00) D->Рг.Мн.

D := A1[23.0] D->Рг.Х

D :=  A2[23.0] + 1

D->Рг.Х

D := A2[23.0] + 111…11 D->Рг.К.

Построим таблицу выбора источников операндов для АЛУ и таблицу выбора приемников результатов.

Таблица источников.

Источники

Сигналы управления

A1 A2 ai bj
- I - b1
- T - b2
LN - a3 -
- К - b4
- X - b5
- P - b6
- Чт - b7
- Дт a9 b8
Дм - -
- Сч - b10
- Мн - b11
- Мт - b12
См - a13 -

Таблица приемников.

Приемник

Сигнал управления

D->Рг.k

I d1
T d2
LN d3
K d4
X d5
P d6
Чт d7
Дт d8
Дм d9
Сч d10
Мн d11
Мт d12
См d13
Тд d14
Т3 d15

Выполним кодирование микроопераций наборами управляющих сигналов:

- -

- -

- -

- -

- -

-

-

- -

-

-

- -

- -

- -

-

-

-

-

-

-

- -

-

-

- -

- -

- -

-

-

-

-

-

На основании полученных данных составим подмножества эквивалентных операторов:

;

;

Построим обобщенные операторы.

Класс

Для установки регистров

2. Класс

D = B1 + B2 + B3

При этом

Объединим классы k3, k4, k5, k7 в класс k8. Для этого обобщенный оператор примет вид:

Класс :

D = B1 + B2

Класс :

D = B1

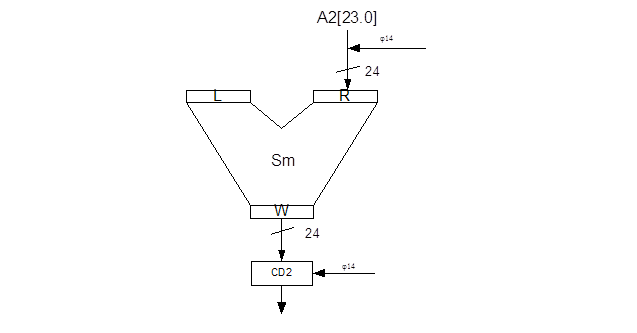

Построим структурные схемы узлов, реализующих обобщенные операторы:

Класс:

Класс :

Класс:

На основании полученных выше данных построим обобщенную схему операционного автомата. (Рис. 5).

Рис. 5. Обобщенная схема операционного автомата.

1.4 Разработка управляющих автоматов для процессорных элементов микро ЭВМ.

При синтезе управляющего автомата условимся о следующих допущениях – комбинаторный сумматор, использованный при синтезе операционного автомата формирует следующие признаки:

P – знак числа

Число больше нуля – P = “0”

Число меньше нуля – P = “1”

Z – признак нуля

Число равно нулю – Z = “1”

Число не равно нулю – Z = “0”

Для построения управляющего автомата произведем разметку ГСА (Рис. 6).

Рис. 6.1 Схема разметки ГСА.

Рис. 6.2 Схема разметки ГСА.

Рис. 6.3 Схема разметки ГСА.

000000

000001 1 - -

000001

000010 1

D5

000010

000011 1

D5 D6

000011

000100 1

D4

000100

000101 1

D4 D6

000101

000110 1

D4 D5

000110

000111 1

D4 D5 D6

000111

001000 1

D3

001000

001001 1

D3 D6

001001

001010 1

D3 D5

001010

001011 1

D3 D5 D6

001011

001100 1

D3 D4

001100

001101

D3 D4 D6

001110

D3 D4 D5

001101

001111 1

D3 D4 D5 D6

001110

001111 1

D3 D4 D5 D6

001111

010000 1

D2

010000

010001 1

D2 D6

010001

010011

D2 D5 D6

010010

D2 D5

010010

010100 1

D2 D4

010011

010101 1

D2 D4 D6

010100

010110 1

D2 D4 D5

010101

010110 1

D2 D4 D5 D6

010110

010111

D2

010000

010111

011000 1

D2 D3

011000

011001 1

D2 D3 D6

011001

011010 1

D2 D3 D5 D6

011010

011011 1

D2 D3 D4

011011

011100 1

D2 D3 D4 D6

011100

011101 1

D2 D3 D4 D5

011101

011110 1

D2 D3 D4 D5 D6

011110

011111

D1

100000

D1 D6

100001

D1 D5 D6

100011

D1 D5

100010

D1 D5

011111

100010 1

D1 D5

100000

100010 1

D1 D5

100001

100011 1

D1 D5 D6

100010

100110 1

D1 D4 D5

100011

100110 1

D1 D4 D5

100100

011110 1

D2 D3 D4 D5

100101

100100 1

D1 D4

100110

100101

D1 D4 D6

100111

D1 D4 D5 D6

100111

101000 1

D1 D3

101000

101001 1

D1 D3 D6

101001

000000

-

001000

D3

Обобщая полученные данные можно построить общую схему управляющего автомата (Рис. 7).

Рис. 7. Общая схема управляющего автомата.

2. Разработка структурной схемы микро ЭВМ.

2.1 Эмуляция ОА в микропроцессорной среде с разрядно-модульной организацией.

Для достижения требуемой разрядности при использовании микропроцессорной секции К1804ВС1 необходимо объединить между собой шесть микропроцессорных секций. Функциональная схема объединения МПС приведена на рис. 8.

При эмуляции ОА в микропроцессорной среде будем использовать следующие соглашения:

Номер РОН Регистр в ОА
1 Рг.I
2 Рг.T
3 Рг.К
4 Рг.Х
5 Рг.Р
6 Рг.Чт.
7 Рг.Дт.
8 Рг.Сч.
9 Рг.Мн.
10 Рг.Мт.
11 Рг.LN
12 Рг.DM
13 Рг.СМ.

Рис.8 Функциональная схема объединения МПС.

Сигналы, поступающие на МПС:

А(4 разр.), В(4), I(9), D(24), (1)

Для реализации микроопераций ОА необходимо подать на МПС следующие наборы сигналов (в соответствии с форматом):

:

0000 0001 010 000111 00..00 1

:

0000 0010 010 000111 00..00 0

:

0000 1011 010 000111 00..00 0

:

0000 0011 010 000111 00..00 0

:

0000 0100 010 000111 X 0

:

0100 0100 010 001100 00..00 0

:

0100 0101 010 000100 00..00 0

:

0000 0110 010 000111 00..00 0

:

0001 0111 010 000100 00..00 0

:

0100 1100 010 000100 00..00 0

:

0000 1000 010 000111 00..0010111 0

:

0111 1100 010 001001 00..00 1

:

0000 1110 010 000111 00..00 1

:

0000 1110 010 000111 00..00 0

:

0111 1100 011 000001 00..00 0

:

0000 1100 110 000011 00..00 0

:

0000 0110 110 000011 00..00 0

:

0000 0110 010 000011 00..00 1

:

0000 1000 010 001011 00..00 0

:

0110 0010 010 000100 00..00 0

:

0010 1011 010 000001 00..00 0

:

0000 0001 010 000011 00..00 1

:

0000 1101 010 000111 00..00 0

:

0100 1001 010 000100 00..00 0

:

0101 1010 010 000100 00..00 0

:

0000 1000 010 000111 00..01101 0

:

0000 1111 010 000111 00..00 0

:

1001 1101 010 000001 00..00 0

:

1001 0000 110 000100 00..00 0
0000 1101 010 000001 00..00 0

:

1001 1101 010 001001 00..00 1

:

0000 1111 010 000111 00..00 1

:

0000 1010 100 000011 00..00 0
0000 1010 100 000011 00..00 0

:

0000 1001 110 000001 00..00 0

:

1101 0100 010 000100 00..00 0

:

0000 0100 010 010011 00..00 1

:

0000 0011 010 001011 00..00 0

2.2 Эмуляция УА в микропроцессорной СУАМ.

Принципом организации корректного функционирования микро ЭВМ является факт того, что при выполнении определенных команд, выполняется некоторая совокупность микроопераций в тело которым выходит весь набор управляющих сигналов для выполнения определенных действий.

Таким образом, для каждой команды (микрооперации) существует некоторый набор микроопераций, содержащих в своем теле все необходимые управляющие сигналы, последовательное выполнение которых приводит к выполнению команды в целом.

Данная система реализации команд получила название принципа микропрограммной реализации команд и достаточно широко используется при реализации конкретных вычислительных устройств благодаря своей гибкости и производительности.

2.3 Проектирование УУ микро ЭВМ.

2.3.1 Процесс взаимодействия центральной и периферийной ЭВМ.

Очевидно, что разработанная микро ЭВМ является специализированной и не стоит на вершине цепочки управления, а потому необходимо иметь алгоритмы и средства, осуществляющие управление данной микро ЭВМ.

С учетом назначения разрабатываемого устройства (сбор и обработка информации), процесс взаимодействия центральной и периферийной ЭВМ можно обеспечить следующим образом: при поступлении запроса на прерывание от центральной ЭВМ, программа-обработчик данного прерывания производит опрос портов ввода-вывода данного прерывания и, в соответствии с алгоритмом вычисления заданной арифметической функции (ln x), производит обработку полученных данных. После этого периферийная ЭВМ инициирует запрос на прямой доступ к памяти и по каналу ПДП пересылает полученные в результате расчетов данные в ОЗУ центральной ЭВМ, после чего продолжает выполнение прерванной программы.

2.3.2 Устройство управления микро ЭВМ.

При функционировании микро ЭВМ, в частности при выполнении определенной программы возникает вопрос о времени выполнения определенных микроопераций. Это связано с тем, что некоторые операции выполняются быстрее, другие – медленнее. Поэтому встает вопрос о методах синхронизации некоторых блоков микро ЭВМ для избежания сбоев и ложных срабатываний. Очевидным и наименее сложным является метод тактирования элементов ЭВМ тактами, длительность которых больше максимального времени выполнения микроопераций. Однако из-за неэффективности данного способа (возможно значительное время простоя микро ЭВМ) применение этого метода оказывается неэффективным.

Для построения более эффективных вычислительных устройств может использован следующий метод: предлагается ввести в состав схемы микро ЭВМ схему управления длительностью такта.

 В этом случае в Рг.Мк. выделяется определенное поле, которое и определяет время выполнения микрокоманды.

Чтобы избежать излишней громоздкости схемы управления длительностью такта при большом количестве команд с различным временем исполнения, имеет смысл разбить их на группы и применять к каждой группе первый алгоритм.

3. Проектирование структуры микро ЭВМ.

3.1 Проектирование памяти микро ЭВМ.

3.1.1 Проектирование локальной памяти процессорного элемента.

В локальной памяти процессорного элемента хранится микропрограммная интерпретация команд (микрокоманд) компьютера. Очевидно, что количество микросхем модулей памяти определяется двумя факторами:

разрядностью ПЗУ;

разрядностью регистра микрокоманд.

С учетом заданной микросхемы (556РТ14), функциональную схему локальной памяти процессорного элемента можно представить, как показано на рис. 12.

Адрес с выхода СУАМ поступает на адресные входы блока ПЗУ, и на выходных шинах микросхем появляется микрокоманда, поступающая в Рг.Мк.

Рис. 12. Функциональная схема локальной памяти  процессорного элемента

3.1.2 Проектирование системы ПЗУ и ОЗУ.

Очевидно, что прикладные программы и другое служебное программное обеспечение находится в оперативном запоминающем устройстве, причем необходимо часть памяти организовать на ПЗУ. В этом случае в нем можно разместить наиболее часто используемые программы, например тест памяти и программу для расчета заданной арифметической операции. С учетом того, что данная микро ЭВМ является специализированной, в ПЗУ можно разместить и обработчики прерываний, которые могут произойти от внешних устройств (портов) центральной ЭВМ или устройства управления.

Обобщенную структурную схему ОЗУ можно представить как показано на рис. 13. Подробная принципиальная схема приведена в приложении 1.

3.1.3 Разработка системы адресации.

В разрабатываемой микро ЭВМ поддерживаются следующие методы адресации:

прямая;

непосредственная;

автоинкрементная;

относительная.

Для поддержки перечисленных методов адресации в структуре микро ЭВМ предусмотрен ряд аппаратной поддержки (наличие дополнительных управляющих регистров).

Рассмотрим данные методы адресации и их аппаратную поддержку более подробно.

Прямая адресация.

При считывании команды из памяти в регистр команд вместе с кодом операции попадает адрес первого операнда в выполняемом действии, который может быть передан в блок обработки данных через регистр Рг.ADR. (при наличии соответствующих управляющих сигналов в Рг.Мк.), второй адрес операнда необходимо получить считав в регистр входных данных следующее слово команды из памяти.

2. Непосредственная.

При данном способе адресации в теле команды присутствует сам операнд. Таким образом в регистр команд попадает только код операции, а параметр считывается на следующем такте в регистр входных данных. При реализации данного метода адресации дополнительного аппаратного оборудования не требуется.

3. Автоинкрементная.

При данном способе адресации в качестве номера автоинкрементного регистра используется одно из полей считанного в регистр команд слова. Для аппаратной поддержки данного способа адресации используется регистр с возможностью переключения его выходных шин в третье состояние (высокого сопротивления), выходы которого коммутируются на адресные входы А и В блока обработки данных (МПС).

Рис. 13 Структурная схема ОЗУ.

4. Относительная.

При реализации данного метода адресации были учтены следующие обстоятельства: При считывании слова из оперативной памяти в регистр команд попадает поле (смещение) адресуемого операнда. Это поле может быть передано в блок обработки данных для вычисления исполнительного адреса, в случае, если выставлены разрешающие сигналы в Рг.Мк. Передача этого поля в БОД осуществляется через регистр ADR, который коммутируется на входы данных МПС и имеет возможность переключения своих входных шин в состояние высокого сопротивления.

Обобщая все выше сказанное, можем представить регистр команд в виде, показанном на рис. 14.

Поле кода операции Адрес операнда
Номер автоинкрементного регистра
Смещение операнда.

Рис. 14. Регистр команд.

3.2 Разработка системы ввода-вывода и системы прерываний.

3.2.1 Разработка системы ввода-вывода.

Для адресации портов ввода-вывода будем использовать младшую адресную часть шины адреса и введем идентификатор обращения к портам (памяти). Для передачи (считывания) в порт данных будем использовать младшую часть шины данных.

В этом случае укрупненная функциональная схема портов ввода-вывода может быть представлена в виде, как показано на рис. 15.

Рис. 15. Функциональная схема портов ввода-вывода.

3.2.2 Разработка системы прерываний.

При функционировании микро ЭВМ возможно возникновение ситуаций, когда требуется немедленное вмешательство процессора. Такими ситуациями для проектируемого устройства могут быть:

запрос данных от центральной ЭВМ;

запись новой информации в порт ввода-вывода;

другие запросы от устройства управления.

При появлении запроса на прерывание, контроллер прерываний через приоритетный шифратор выдает на ПНА номер вектора прерывания и ведет счет вложенных прерываний. При достижении двух уровней вложенности прерываний контроллер игнорирует все запросы вплоть до окончания обработки последнего произошедшего прерывания.

Структурная схема такого контроллера представлена на рис. 16.

Рис. 16. Структурная схема контроллера прерываний.

3.3 Проектирование системы ПДП.

В некоторых случаях возникает необходимость в передаче данных без помощи процессора. В этом случае является необходимым использование системы прямого доступа к памяти. Применительно к разрабатываемой микро ЭВМ использование системы ПДП необходимо при запросе от центральной ЭВМ на передачу ей данных. В этом случае процессор отключается от шины и все функции по формированию управляющих сигналов берет на себя контроллер прямого доступа к памяти (ПДП). С учетом этого и структуры памяти центральной ЭВМ (память динамическая на основе микросхем 565РУ6), структурная схема контроллера ПДП может быть представлена, как показано на рис. 17.

Рис. 17. Структурная схема контроллера ПДП.

3.4 Разработка внутреннего интерфейса микрокомпьютера.

Совокупность аппаратных средств, предназначенных для связи отдельных частей микрокомпьютера называют внутренним интерфейсом ЭВМ.

Во внутреннем интерфейсе можно выделить следующие основные части:

шина адреса (для управления адресными элементами микро ЭВМ);

шина данных (для обмена операндами);

шина управления (совокупность управляющих сигналов для заданного режима работы).

В разрабатываемой микро ЭВМ все вышеперечисленные компоненты используются, что позволяет упростить протоколы обмена и максимально увеличить производительность.

4. Разработка микропрограммного обеспечения.

4.1 Микропрограммная интерпретация команд языка компьютера.

Всякая команда из системы команд микро ЭВМ представляет собой некоторый набор микроопераций прошитых в ПЗУ микрокоманд, которые выполняются в случае считывания данной команды в регистр команд. При этом отдельные микрооперации попадают в регистр микрокоманд, который по сути дела т выставляет управляющие сигналы ко всем управляемым элементам микро ЭВМ, обеспечивая тем самым корректное выполнение заданной отдельной микрооперации и команды в целом.

Для демонстрации порядка выполнения команд в виде некоторой последовательности микрокоманд рассмотрим формат регистра микрокоманд:

 п/п

Название Назначение
0-3

UI0 - UI3

Инструкция для УСА
4-15

D0 - D11

Адрес для перехода в СУАМ
16-24

I0 – I8

Инструкция для МПС
25 - 32

A, B

Адресные входы БОД
33 – 45

SI0 – SI12

Операция СУСС
46

C0

Входной перенос в МПС
47

Разрешение выдачи с DI
48

Разрешение выдачи с ADR
49

Разрешение выдачи с RON
50

Разрешение выдачи с A, B с Рг.Мк.
51

Разрешение на запись в DO
52

Разрешение выдачи с DO
53

Разрешение на запись в Рг.А
54

Разрешение на выдачу А
55

Обращение к портам ОЗУ
56

Чтение – запись
57

Запрос на PDP
58

Запрет сдвигов

Таким образом, разрядность регистра микрокоманд – 58 разрядов. Следовательно, для реализации ПЗУ микрокоманд потребуется 15 микросхем 556РТ14.

Рассмотрим микропрограммную реализацию некоторых команд микро ЭВМ (макрокоманд):

MOV REG, операнд

1) 1110 XXXXXXXXXXXX 011000011 XXXX 0000 XXXXXXXXXXXXX 1111 011 001 101
2) 1110 XXXXXXXXXXXX 011000111 XXXX XXXX XXXXXXXXXXXXX 0010 111 111 101

Аналогичным образом строятся все микрокоманды.

4.2 Разработка программы арифметической операции.

Программа вычисления ln x в командах данной микро ЭВМ будет выглядеть следующим образом:

MOV R1, 1
MOV R2, 0
MOV R11, 0
MOV R3, 0
MOV R4, X
DEC R4
M6: MOV R5, R4
M1: MOV R6, 0
MOV R7, R1
MOV R12, R4
MOV A0, R7
SUB R7
CMP 0
JA MZ
MOV R14, 1
JMP M3
MZ: MOV R14, 0
M3: SHL R12
MOV R0, R12
SUB R7
CMP 0
JA M4
SHL R6
ADD R7
MOV R12, R0
JMP M5
M4: SHL R6
INC R6
MOV R12 R2
M5: DEC R8
MOV R0, R8
CMP 0
JZ M6
MOV R2, R6
MOV R0, R11
INC R1
MOV R13, 0
MOV R9, R4
MOV R10, R5
MOV R0, R9
MUL R10
MOV R4, R0
NEG R4
DEC R3
MOV R0, R3
CMP 0
JZ M7
JMP M0
M7
END

4.3 Разработка служебного программного обеспечения.

Текст программы теста ОЗУ:

M0: MOV R0, 7FFF
MOV R1, 0
MOV [R0], R1
DEC R0
CMP 0
JZ M1
JMP M0
M1: MOV R1, 0
M2: MOV R0, [R1]
CMP 0
JNZ ERROR
MOV [R1], 111..11
DEC R5
MOV R0, R5
SUB R1
MOV R6, R0
MOV R0, [R6]
CMP 0
JNZ ERROR
MOV [R6], 11..11
MOV R0, R1
CMP 3FFF
JNZ MZ
MOV R1, 0
M3: MOV R0, [R1]
CMP 0
JNZ ERROR
MOV [R1], 0
MOV R0, R5
DEC R0
SUB R1
MOV R6, R0
MOV R0, [R6]
CMP 0
JNZ ERROR
MOV [R6], 0
MOV R0, R1
CMP 3FFF
JNZ M3
JMP OK
ERROR: HALT
OK:
END

Заключение.

Таким образом в процессе выполнения курсового проекта была создана микро ЭВМ на комплекте серии 1804, позволяющая производить сбор и обработку информации, имеющая свою универсальную систему команд, с возможностью выполнения сложной арифметической функции.

Данная микро ЭВМ может быть использована в качестве периферийной вычислительной машины или как автономный бортовой компьютер в тех областях, где применение таких устройств является необходимым.
