Реферат: Технология изготовления печатных плат

Министерство Науки и Образования Республики Молдова

Колледж Микроэлектроники и Вычислительной Техники



Кафедра вычислительной техники

Реферат

Технология

Тема работы: Технология изготовления печатных плат.

Работу выполнил студент:  Мурзин Юрий.

г. Кишинёв 2000.




1.  Классификация методов конструирования печатных плат и узлов. 3

2.  Процесс изготовления печатной платы............................................ 4

3.  Сравнительные характеристики методов производства и обоснование применяемого в данном проекте....................................................................................... 5

4.  Металлизация сквозных отверстий.................................................. 6

5.  Попарное прессование...................................................................... 6

6.  Метод послойного наращивания..................................................... 6

7.  Составление блок схемы типового техпроцесса.............................. 7

8.  Описание ТП..................................................................................... 8

9.  Выбор материала............................................................................ 10

10.   Основные характеристики:.......................................................... 10

11.   Основы безопасности производства печатных плат................... 11

12.   Библиография............................................................................... 13


1.   Классификация методов конструирования печатных плат и узлов.

При конструировании РЭА на печатных платах используют следующие методы. Моносхемный применяют для несложной РЭА. В том случае вся электрическая схема располагается на одной ПП. Моносхемный метод имеет ограниченное применение, так как очень сложные ПП неудобны при настройке и ремонте РЭА. Схемно-узловой метод применяют при производстве массовой и серийной РЭА. При этом методе часть электрической схемы, имеющая четкие входные и выходные цепи (каскады УВЧ, УПЧ, блоки развёрток и т.п.), располагается на отдельной плате. Ремонтопригодность таких изделий больше. Недостаток – сложность системы соединительных проводов, связывающих отдельные платы. Функционально-узловой метод применяют в РЭА с использованием микроэлектронных элементов. При этом ПП содержит проводники коммутации функциональных модулей в единую схему. На одной плате можно собрать очень сложную схему. Недостаток этого метода – резкое увеличение сложности ПП. В ряде случаев все проводники не могут быть расположены на одной и даже обеих сторонах платы. При этом используют многослойные печатные платы МПП, объединяющие в единую конструкцию несколько слоёв печатных проводников, разделённых слоями диэлектрика. В соответствии с гостом различают три метода выполнения ПП:

-    ручной;

-    полу автоматизированный;

-    автоматизированный;

Предпочтительными являются полу автоматизированный, автоматизированный методы.


2.   Процесс изготовления печатной платы

В техническом прогрессе ЭВМ играют значительную роль: они значительно облегчают работу человека в различных областях промышленности, инженерных исследованиях, автоматическом управлении и т.д. Особенностями производства ЭВМ на современном этапе являются: Использование большого количества стандартных элементов. Выпуск этих элементов в больших количествах и высокого качества – одно из основных требований вычислительного машиностроения. Массовое производство стандартных блоков с использованием новых элементов, унификация элементов создают условия для автоматизации их производства. Высокая трудоёмкость сборочных и монтажных работ, что объясняется наличием большого числа соединений и сложности их выполнения вследствие малых размеров. Наиболее трудоёмким процессом в производстве ЭВМ занимает контроль операций и готового изделия. Основным направлением при разработке и создании печатных плат является широкое применение автоматизированных методов проектирования с использованием ЭВМ, что значительно облегчает процесс разработки и сокращает продолжительность всего технологического цикла.

Основными достоинствами печатных плат являются:

-    Увеличение плотности монтажа и возможность микро-миниатюризации изделий.

-    Гарантированная стабильность электрических характеристик.

-    Повышенная стойкость к климатическим и механическим воздействиям.

-    Унификация и стандартизация конструктивных изделий.

-    Возможность комплексной автоматизации монтажно-сборочных работ.

Условия эксплуатации ЭВМ могут быть различными, они зависят в основном от климатических воздействий, которые необходимо учитывать при выборе материалов и конструктивных особенностей ЭВМ, кроме того, они определяют программу и объём контрольных испытаний. Для определения влияния окружающей среды на работу ЭВМ рассматривают следующие зоны климата: умеренную, тропическую, арктическую, морскую. Для ракетной и космической аппаратуры учитывают специфику больших высот.

Исходя из этого наиболее подходящим, является способ изготовления устройства на печатной плате (ТЭЗ 2го уровня. Так как печатная плата обладает большой поверхностью и будет быстрее охлаждаться, она имеет преимущество перед другими технологиями.

Типы производства: (Таблица 1.)

-    Единичным называется такое производство, при котором изделие выпускается единичными экземплярами. Характеризуется: Малой номенклатурой изделий, малым объёмом партий, Универсальным оснащение цехов, Рабочими высокой квалификации.

-    Серийное – характеризуется ограниченной номенклатурой изделий, изготавливаемых повторяющимися партиями сравнительно небольшим объёмом выпуска. В зависимости от количества изделий в партии различают: мелко средне и крупно серийные производства.

-    Универсальное – использует специальное оборудование, которое располагается по технологическим группам, Техническая оснастка универсальная, Квалификация рабочих средняя.

Массовое производство характеризуется: узкой номенклатурой и большим объёмом изделий, изготавливаемых непрерывно; использованием специального высокопроизводительного оборудования, которое расставляется по поточному принципу. В этом случае транспортирующим устройством является конвейер. Квалификация рабочих низкая. Также различной может быть серийность: (Таблица 2.)

В зависимости от габаритов, веса и размера годовой программы выпуска изделий определяется тип производства.

Тип производства и соответствующие ему формы организации работ определяют характер технологического процесса и его построение. Так как по условию технического задания объём производства равен 100 изделиям в год, то производство должно быть среднесерийным.

3.   Сравнительные характеристики методов производства и обоснование применяемого в данном проекте.

Достоинствами ПП являются:

-     Увеличение плотности монтажа.

-     Стабильность и повторяемость электрических характеристик.

-     Повышенная стойкость к климатическим воздействиям.

-     Возможность автоматизации производства.

Все ПП делятся на следующие классы:

a)   Опп – односторонняя печатная плата.

Элементы располагаются с одной стороны платы. Характеризуется высокой точностью выполняемого рисунка.

b)   ДПП – двухсторонняя печатная плата.

Рисунок располагается с двух сторон, элементы с одной стороны. ДПП на металлическом основании используются в мощных устройствах.

c)   МПП – многослойная печатная плата.

Плата состоит из чередующихся изоляционных слоев с проводящим рисунком. Между слоями могут быть или отсутствовать межслойные соединения.

d)   ГПП - гибкая печатная плата.

Имеет гибкое основание, аналогична ДПП.

e)   ППП - проводная печатная плата.

Сочетание ДПП с проводным монтажом из изолированных проводов.

Достоинства МПП:

-    Уменьшение размеров, увеличение плотности монтажа.

-     Сокращение трудоёмкости выполнения монтажных операций.

4.   Металлизация сквозных отверстий.

 Данный метод основан на том, что слои между собой соединяются сквозными, металлизированными отверстиями.

Достоинства:

 Простой ТП.

 Высокая плотность монтажа.

 Большое количество слоёв.

5.   Попарное прессование.

Применяется для изготовления МПП с четным количеством слоёв.

Достоинства:

 Высокая надёжность.

 Простота ТП.

 Допускается установка элементов как с штыревыми так и с

 планарными выводами.



6.   Метод послойного наращивания.

Основан на последовательном наращивании слоёв.

Достоинства:

 Высокая надёжность.

Мпп изготавливают методами построенными на типовых операциях используемых при изготовлении ОПП и ДПП. Исходя из соображений технологичности производства, я выбираю метод металлизации сквозных отверстий, так как он наиболее подходит к выбранной мною схеме среднесерийного производства. Так как на среднесерийном производстве используется автоматизация производства, для разработки чертежей платы я использовал программы автоматической трассировки P-CAD, которая создала 4 слоя платы размером 160´180 мм. Из этого получается один двухсторонний слой и два односторонних слоя для внешних слоёв. Выходные файлы системы P-CAD позволяют значительно автоматизировать дальнейший технологический процесс в таких сложных операциях как сверление межслойных отверстий.

7.   Составление блок схемы типового техпроцесса.

Правильно разработанный ТП должен обеспечить выполнение всех требований, указанных в чертеже и ТУ на изделие, высокую производительность. Исходными данными для проектирования технологического процесса являются: чертежи детали, сборочные чертежи, специализация деталей, монтажные схемы, схемы сборки изделий, типовые ТП.

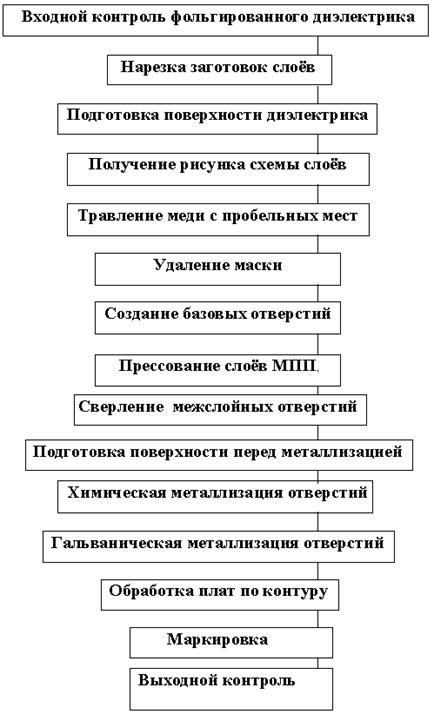

Блок схема типового техпроцесса.

8.   Описание ТП.

Метод металлизации сквозных отверстий применяют при изготовлении МПП. Заготовки из фольгированного диэлектрика отрезают с припуском 30 мм на сторону. После снятия заусенцев по периметру заготовок и в отверстиях, поверхность фольги защищают на крацевальном станке и обезжиривают химически соляной кислотой в ванне. Рисунок схемы внутренних слоёв выполняют при помощи сухого фоторезиста. При этом противоположная сторона платы должна не иметь механических повреждений и подтравливания фольги. Базовые отверстия получают высверливанием на универсальном станке с ЧПУ. Ориентируясь на метки совмещения, расположенные на технологическом поле. Полученные заготовки собирают в пакет. Перекладывая их складывающимися прокладками из стеклоткани, содержащими до 50% термореактивной эпоксидной смолы. Совмещение отдельных слоёв производится по базовым отверстиям. Прессование пакета осуществляется горячим способом. Приспособление с пакетами слоёв устанавливают на плиты пресса, подогретые до 120…130°С. Первый цикл прессования осуществляют при давлении 0,5 Мпа и выдержке15…20 минут. Затем температуру повышают до 150…160°С, а давление – до 4…6 Мпа. При этом давлении плата выдерживается из расчёта 10 минут на каждый миллиметр толщины платы. Охлаждение ведётся без снижения давления. Сверление отверстий производится на универсальных станках с ЧПУ СМ-600-Ф2. В процессе механической обработки платы загрязняются. Для устранения загрязнения отверстия подвергают гидроабразивному воздействию. При большом количестве отверстий целесообразно применять ультразвуковую очистку. После обезжиривания и очистки плату промывают в горячей и холодной воде. Затем выполняется химическую и гальваническую металлизации отверстий.  После этого удаляют маску. Механическая обработка по контуру, получение конструктивных отверстий и Т.Д. осуществляют на универсальных, координатно-сверлильных станках (СМ-600-Ф2) совместимых с САПР. Выходной контроль осуществляется автоматизированным способом на специальном стенде, где происходит проверка работоспособности платы, т.е. её электрических параметров. Затем идет операция гальванического осаждения меди. Операция проводиться на авто операторной линии АГ-44. На тонкий слой осаждается медь до нужной толщины. После этого производится контроль на толщину меди и качество её нанесения. Далее производиться обработка по контуру ПП. Эта операция производиться на станке CМ-600-Ф2 с насадкой в виде дисковой фрезы по ГОСТ 20320-74. В этой операции удаляется ненужный стеклотекстолит по краям платы и подгонка до требуемого размера. Затем методом сеткографии производиться маркировка ПП. операция производиться на станке CДC-1, который требуемым штампом произведет оттиск на ПП маркировки. Весь цикл производства ПП заканчивается контролем платы. Здесь используется автоматизируемая проверка на специальных стендах.

9.   Выбор материала.

Для производства Многослойных печатных плат используются различные стеклотекстолиты по условию технического задания устройство должно работать в условиях с повышенной температурой для производства внутренних слоёв платы используется двухсторонний фольгированный стеклотекстолит с повышенной теплостойкостью СТФ-2. Для внешних слоёв печатной платы  используется аналогичный односторонний фольгированный стеклотекстолит с повышенной теплостойкостью СТФ-1.

10.       Основные характеристики:

Фольгированный стеклотекстолит СТФ:

Толщина фольги 18-35 мм.

Толщина материала 0.1-3 мм.

Диапазон рабочих температур –60 +150 с°.

Напряжение пробоя 30Кв/мм.

Фоторезист СПФ2:

Тип негативный.

Разрешающая способность 100-500.

Проявитель метилхлороформ.

Раствор удаления хлористый метилен.


11.       Основы безопасности производства печатных плат.

Одним из наиболее распространенных методов создания электрических цепей в радиоэлектронной, электронно-вычислительной и электротехнической аппаратуре является применение печатного монтажа, реализуемого в виде односторонних, двусторонних и многослойных печатных платах.

Объем аппаратуры на печатных платах и их производство в отечественной промышленности и за рубежом неуклонно увеличивается. Именно поэтому знание опасных и вредных факторов производства, возникающих при изготовлении печатных плат, является одним из непременных условий подготовки специалистов электронной промышленности.

К заготовительным операциям относят раскрой заготовок, разрезку материала и выполнение базовых отверстий и изготовление слоев на печатных платах.

В крупносерийном производстве разрезку материала выполняют методом штамповки в специальных штампах на эксцентриковых прессах с одновременной пробивкой базовых отверстий на технологическом поле. В серийном и мелкосерийном производстве широкое распространение получили одно- и многоножевые роликовые ножницы, на которых материал разрезается сначала на полосы заданной ширины, а затем на заготовки. Разрезку основных и вспомогательных материалов (прокладочной стеклоткани, кабельной бумаги и др.), необходимых при изготовлении многослойных печатных плат в мелкосерийном и единичном производстве, осуществляют с помощью гильотинных ножниц.

Таким образом, выполнение заготовительных операций по раскрою материала сопряжено с опасностью повреждения рук работающего в случае попадания их в зону между пуансоном и матрицей, в частности верхним и нижним ножом гильотинных ножниц, при ручной подаче материала.

Наибольшую опасность представляет работа пресса в автоматическом режиме, требующая большого напряжения, внимания и осторожности работающего, так как всякое замедление движения рабочего может привести к травматизму. Во избежание попадания рук рабочего в опасную зону применяют систему двурукого включения, при котором пресс включается только после одновременного нажатия обеими руками двух пусковых кнопок.

В прессах и ножницах с ножными педалями для предотвращения случайных включений педаль ограждают или делают запорной. Часто, кроме этого, опасную зону у пресса ограждают при помощи фотоэлементов, сигнал от которых автоматически останавливает пресс, если руки рабочего оказались в опасной зоне. При ручной подаче заготовок необходимо применять специальные приспособления: пинцеты, крючки и т.д.

Радикальным решением вопроса безопасности является механизация и автоматизация подачи и удаления заготовок из штампа, в том числе с использованием средств робототехники.

Базовые отверстия получают различными методами в зависимости от класса печатных плат. На печатных платах первого класса базовые отверстия получают методом штамповки с одновременной вырубкой заготовок. Базовые отверстия на заготовках плат второго и третьего классов получают сверлением в универсальных кондукторах с последующим развертыванием. В настоящее время в серийном и крупносерийном производстве традиционное сверление базовых отверстий по кондуктору на универсальных сверлильных станках уступило место сверлению на специализированных станках (например, модель AB-2 фирмы "Schmoll", ФРГ).Таким образом, станки в одном цикле со сверлением предусматривают установку фиксирующих штифтов, плотно входящих в просверленное отверстие и скрепляющих пакет из 2-6 заготовок. Во избежание травм при работе на сверлильных станках необходимо следить за тем, чтобы все ремни, шестерни и валы, если они размещены в корпусе станка и доступны для прикосновения, имели жесткие неподвижные ограждения. Движущиеся части и механизмы оборудования, требующие частого доступа для осмотра, ограждаются съемными или открывающимися устройствами ограждения. В станках без электрической блокировки должны быть приняты меры, исключающие возможность случайного или ошибочного их включения во время осмотра.

Во избежание захвата одежды и волос рабочего его одежда должна быть заправлена так, чтобы не было свободных концов; обшлага рукавов следует застегнуть, волосы убрать под берет.

Образующуюся при сверлении, резке материала заготовок печатных плат пыль необходимо удалять с помощью промышленных пылесосов.


12.       Библиография

Ø Справочник по конструированию РЭА (А.И. Горобец, А.И. Степаненко, В.М. Коронкевич)
