МЕТОДИЧЕСКИЕ УКАЗАНИЯ

До занятий на самоподготовке студенты должны изучить назна­чение и состав элементов структурной схемы аппаратуры П-314М и работу аппаратуры по структурной схеме в различных режимах. Отработать практически проверку аппаратуры "на себя"

Занятие увязывается с предыдущими занятиями № 1,2 темы 6. В результате отработки данного занятия студенты должны знать наз­начение и ТТД аппаратуры П-318М, принцип формирования линейного спектра П-318М-Б, режим работы аппаратуры П-318М-6, а также порядок ее развертывания и включения питания.

При изложении вопроса "Общее устройство аппаратуры П-318М-6 преподаватель обращает внимание студентов на тот факт, что многие узлы (блоки) аппаратуры П-318М-6 такие же, как в аппаратуре П-314М

Например: блоки передатчиков, приемников, ВКК, питания.

При пояснении органов у правления, расположенных на правой боковой стенке аппаратуры необходимо использовать рисунок аппаратуры с видом межблочных соединении.

Текущий контроль осуществляется путем опроса по контрольным вопросам или письменно путем проведения "летучки". Изменение формы контроля или контрольных вопросов отражается в индивидуальном плане преподавателя.

ПРИМЕРНЫЙ РАСЧЕТ ВРЕМЕНИ

f, Гц.   3400   2320   1640   300   4 тлг. кан.      1	2	3
	Боевые возможности. Аппаратура П-318М-6 позволяет образовать 6 телеграфных каналов в полосе частот 380-1420Гц или 1460-2500Гц. Рис. 1 Аппаратура П-318М-4 позволяет образовать 4 телеграфных канала в полосе частот 1б40-2320Гц или 2540-3220Гц и рассчитана на работу как по 4-х проводному телефонному каналу, так и по двух­проводной физической цепи. Рис. 2 Упаковки П-318М-6 и П-318М-4 являются основ­ными и могут работать одна независимо от дру­гой, обеспечивая получение соответственно 6-ти или 4-х каналов. При необходимости упаковки П-318М-4 и П-318М-6 могут работать встречно, т.е. могут быть вклю­чены на разных концах телефонного канала, обеспе­чивая при этом получение 4-х телеграфных кана­лов в полосе частот 1640-2320Гц.	Графики вычертить на доске или показать по телевидению Графики вычертить на доске или показать по телевидению

6 тлг. кан.   2500   f, Гц.   3400   1300   300   2320   1640   4 тлг. кан.   f, Гц.   3400   380   300   1	2	3
	Рис. 3 Для получения 10,12,16 телеграфных каналов в одном телефонном канале упаковки П-318М-6 и П-318М-4 соединяются в рабочий комплект в соот­ветствующем количестве. Кроме того, при образовании 10,6 и 4-х телеграф­ных каналов, есть возможность образовать телефон­ную служебную связь в спектре частот 300-1300Гц.                                                        Рис. 4 Входы и выходы телеграфных каналов аппаратуры П-318М-6, П-318М-4 двухполюсные. Рис. 5 Переходное устройство П-318М-ПУ предназна­чено для согласования двухполюсных входов и выходов аппаратуры тонального телеграфирования с оконечными аппаратами, работающими током одного направления.	Графики вычертить на доске или показать по телевидению Графики вычертить на доске или показать по телевидению Графики вычертить на доске или показать по телевидению

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ.

Средняя частота любого канала опреде­ляется, исходя из следующей зависимости :F_ф=270+180 м где F_ф средняя частота, определяемого канала n номер канала.

Девиация частоты для всех каналов одинакова и составляет ± 50 Гц.

Ширина полосы каждого канала 140 Гц, плюс по 20 Гц с каждой стороны на расфильтровку - итого 180 Гц (рис. 7)

Номинальная скорость телеграфирования 75 бод. Аппаратура допускает повышение ско­рости телеграфирования до 100 бод с небольшим увеличением  краевых искажений телеграфных посылок.

Уровень сигнала на выходе тракта передачи и на входе тракта приема по каждому телеграфному ка­налу при работе 16-ю каналами  -20 дб (-2,3 НП), а при работе 6,10 или 12-ю каналами– 24,3 дб (-2,8 НП)

Аппаратура П-318М может подключаться к ВЧ аппа­ратуре в точках с уровнем - 13 дб (-1,5 НП) для тракта передачи и 4,34 дб (+0.5 НП) для

тракта приема или в точках с уровнем –3.5 дб (-0,4 НП) для тракта приема и передачи.

Дальность связи определяется дальностью дейст­вия каналообразующей аппаратуры. При необходимости дальность связи может быть увеличена путем организации переприемов, максимальное число которых должно быть не боле 3-х. Каналообразующая аппаратура, каналы которой уплот­няются аппаратурой П-318М, работает в режиме 4 пр ТВ (4 пр ТР).

При работе П-318М-4 по физической линии аппаратура перекрывает затухание 22 дб (2,5 НП), что соответ­ствует учитывая километрическое затухание дальности, По кабелю

П-275(α = 0,3 НП) до 8 км.

                                П-274(α = 0,13 НП) до 15,20 км.

Боевое применение. Система тонального телеграфирования П-318М-6 устанавливается на стационарных узлах связи и входит в состав комплекта аппарат­ных ПУС типа П-254,

Р-454 ОПМ и др.

Питание аппаратуры осуществляется от сети перемен­ного тока напряжением 127 или 220 в.

Аппаратура допускает  встречную работу с аппаратурой тонального телеграфирования госсети

ТТ-12/16; ТТ-17П ТНТ-6, а также с военной аппаратурой П-318.

          ОБЩЕЕ  УСТРОЙСТВО П-318М-6

Аппаратура П-318М-6 выполнена в одной упаковке со съемной передней крышкой. Запасные и съемные

части, необходимые для развертывания и настройки аппаратуры, располагаются внутри крышки и в ящике ЗИП.

На правой боковой стенке упаковки расположены 4-х контактные колодки для соединения ее со второй 6-ти канальной упаковкой или 4-х канальной упаковкой и 30 контактные колодки для соединения П-318М-6 с ПУ. Конструктивно все узлы П-318М-6 смонтированы в 25 отдельных блоках (рис. 8)

- шесть блоков передатчиков (пер) .

          - шесть блоков приемников   (пр)

- шесть блоков коммутации каналов (БКК)

- блок питания (пит)

- блок группового оборудования передачи (Гр. пер-1)

- блок группового оборудования приема (Гр. пр-1)

- блок генератора несущей частоты (ген. нес.2880)

- блок линейного оборудования (лин. об)

- блок переключения режимов (реж)

На лицевых панелях размещены органы регулировок, сигнализации, измерений и коммутации, назначение которых будут рассматриваться на следующем занятии.

Рис. 8

2. Принцип формирования линейного спектра

аппаратуры комплекта П-318М-6

Принцип формирования линейного спектра рассмотрим на примере образования его в 16-ти канальном комплекте П-318М-В т.к. он наиболее полно отражает картину всех преобразований. В основу формирования линейного спектра аппа­ратуры П-318М положен принцип образования

стандартной (исходной) 6-ти канальной группы, занимающей спектр 1460-2500 Гц. Основная стандартная 6-ти канальная группа составлена из спектров частот 7-12 каналов, каждый из которых образуется путем модуляции несущих колебаний с частотой 1530, 1710,1890,

2070, 2250, 2430 Гц. соответственно для 7,8,9, 10,11 и 12 каналов.

Спектр частот сигналов основной группы каналов поступает на вход канала ТЧ без преобразо­ваний (Реж.- Б)

Спектр частот 1-6 каналов образуется путем моду­ляции несущего колебания 2880 Гц. спектром основ­ной группы и выделения нижней боковой полосы на выходе группового преобразователя, (рис.9).

Рис. 9 10   9   8   7   f, Гц   f, Гц   Полученный спектр занимает полосу от 380 Гц. до 1420Гц. Для образования 1-6 каналов нужна вто­рая упаковка П-318М-б (Реж. А) Спектр 13-16 каналов получается путем модуля­ции несущего колебания с частотой 4860Гц. спек­тром 4-х каналов (8,9,10,11) основное группы (1б40-2320Гц) и выделения нижней боковой полосы на выходе преобразователя (рис.10)

Полученный спектр размещается в полосе частот 2540 Гц – 3220 Гц.

Для образования 13-16 каналов необходимо иметь упаковку

П-318М-4 (Реж. Б)

Таким образом полный спектр, занимаемый всеми 1б-ю каналами размещается в полосе частот 380 – 3220 Гц.  (Рис. 11)

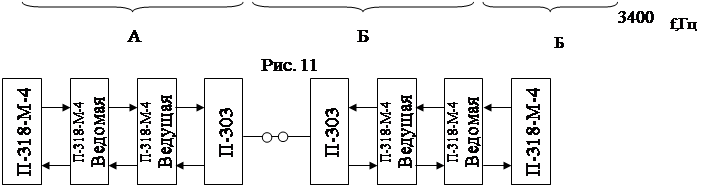

Структурная схема включения комплектов аппара­туры

П-318М для организации 16 телеграфных ка­налов и режимов их работ имеет вид: Рис № 12.

		Рис. 12

 3. Режим работы аппаратуры П-318М-6

Наличие группового оборудования позволяет включать аппаратуру П-318М-6 в четырех режи­мах.

Режим А - передача и прием с преобразованием.

Режим Б - передача и прием без преобразования

Режим - передача с преобразованием, прием

                       без преобразования.

Режим - передача без преобразования, прием

                      с преобразованием.

Установка режимов осуществляется 24-контакт­ными коммутационными колодками на блоке перек­лючения режимов. Выбор режимов работы опреде-

ляется условиями эксплуатации.

Режим - А. Обе упаковки П-318М-6 на противо­положных концах телефонного канала, устанавли­ваются в режим А.

Передача и прием всех 6-ти телеграфных каналов будет осуществляться в полосе частот 380-1420Гц. (рис.1З )

Режим А f,Гц.   Рис. 13   Режим - Б. обе упаковки П-313М-6 на противопо­ложных концах телефонного канала, устанавлива­ются в режим Б. Передача и прием всех 6-ти телеграфных каналов будет осуществляться в полосе частот 1460-2500Гц. (рис. 14 ) Режим Б                    Вычертить график на доске или показать по телевидению. При организации 12 каналов по одному телефон­ному каналу на каждой оконечной станции устанав­ливается комплект П-316М-А, имеющий в своем составе 2 упаковки П-318М-6, одна из упаковок рабо­тает в режиме "А", а вторая - в режиме "Б". (рис. 15а) Соединяющие шнуры и места их подключения показать на аппаратуре, а также переключатель "6; 12/16; ведом". 1 2 3 Упаковки П-З18-6 на одной оконечной станции соединяются между собой двумя шнурами, гнезда "перед" П-318М-б, на правой боковой стенке, од­ной упаковки соединяются с аналогичными гнез­дами другой упаковки, также шнуром соединяются и гнезда "прием". Одна из упаковок будет "ведущая", а вторая "ведомая", переключатель на блоке линейного обору­дования б; 12/16; ведом" "ведущей" упаковки ставится в положение "12/16", при этом линейное оборудование этой упаковки участвует в формиро­вании общего сигнала. Выход 12-и телеграфных каналов - на линейном щитке "ведущей" упаковки, на клемах  "ТЛФ КАН", "ПЕР", "ПР". Вторая, соединенная упаковка, будет "ве­домой", ее переключатель на блоке линейного обо­рудования "6, 12/16; ведом" ставится в положение "ведом". В качестве ведущей может быть выбрана любая из упаковок. График вычертить на доске или показать по телевидению. Рис. 15а   Структурная схема включения "ведущей" и "ведомой" у паковок, аппаратуры П-318 в канал связи образованный аппаратурой П-309. показана на рис.12 1 2 3 Режим  или . Смешанный режим  или выбирается, в основном, при работе аппаратуры по 4-проводной кабельной линии с целью умень­шения возможного влияния переходных токов с передачи на свой прием. При этом, если упаковка, например, на ближнем конце линии ставится в режим , то упаковка на дальнем конце линии ставится в режим   (рис.16 )  В смешанном режиме можно обеспечить по теле­фонному каналу работу только шестью каналами. Графики вычертить на доске или показать по телевидению Такие же режимы работы обеспечиваются в аппаратуре П-318М-4. 4. Порядок развертывания и включения питания аппаратуры комплекта П-318М-Б Аппаратура П-З18М устанавливается в помеще­ниях или крытых кузовах (прицепах) автомашин узла связи по возможности в непосредственной близости от аппаратуры, образующей телефонный канал. I. Установить аппаратуру на стол, стелаж, снять чехлы и крышки. Рассказ сопровождать показом на аппаратуре. Особое внимание обра­щает на соблюдение правил ТВ. 1 2 3 2. Извлечь из ящиков ЗИП : - линейные щитки ; - соединительные кабели ; - шнуры 4-х проводные с вилками, 3. Извлечь из крышек: - шнуры для включения сети; - шнуры измерительные; - шнуры 4-х поводные с вилками. 4. Провести осмотр аппаратуры. 5. Скрепить аппаратуру и устройстве        б. Линейные щитки разместить в непосред­ственной близости от аппаратуры.                Устройство П-318М-ПУ подключается на 3 канала между аппаратурой П-318М-6 (П-318М-4) и линейным щитком, 7.      Подключить служебный телеграфный ап­парат к П-318М-УТТП.        8. Заземлить аппаратуру, тумблеры включения            питания поставить в положение "ОТКЛ".        9. Сетевой шнур подключить к зажимам     127-220 в. линейного щитка и устройства      П-318М-УТТП.    10. При питании аппаратуры от сети 127в перепаять перемычки на трансформаторах блоков питания.       11. Подключить аппаратуру к сети   220/127в. III ЗАКЛЮЧЕНИЕ Подведение итога занятия Задание на самоподготовку Подвести итог занятия. Дать задание на само­подготовку и объявить литературу. 1 2 3   ЗНАТЬ : а) Основные ТТД и основные электрические характеристики системы П-318М-6 б) Общее устройство П-318М-6 в) Режимы работы и порядок развертывания П-318М-6 г) Порядок включения П-318М-6 в канал ТЧ.  УМЕТЬ : Развертывать аппаратуру П-318М-6 подключать к ней источник питания и  проверять питающие напряжения. ЛИТЕРАТУРА: Аппаратура П-318М. «Техническое описание и инструкция по эксплуатации». Стр. 3-18, 99-103. Методическую разработку составил     преподаватель,     майор                                 А. И. ХАЙЛО
